用户手册 SIPLACE SX4/DX4 5 使用贴片机
SC.704.xx 以上软件版本 版本 02/2011 EN 5.4 关闭 SIPLACE 生产线
239
5.4 关闭 SIPLACE 生产线
小心
在您关闭该生产线之前，请按照下面的程序执行操作。 5
5.4.1 关闭贴片机
要关闭贴片机，请执行下列操作：
Æ 结束所有贴片程序，让贴片机中没有更多的印制电路板。
Æ 检查所有贴片头的 Z 轴是否都处于顶端位置。
Æ 检查贴片头上是否仍有元件，如有则取出。
Æ 在视图中关闭贴片机计算机软件：
Settings （设置） --> Machine Settings （贴片机设置） --> Shut Down
Machine... （关闭贴片机）
Æ 如果计算机已关闭，请关闭贴片机的主电源开关。
5.4.2 退出 SIPLACE Pro （Windows）
Æ 在 SIPLACE Pro 菜单中，依次选择 Object （对象） --> Close （关闭）。
Æ 关闭计算机上的所有其他程序。
Æ 从 Windows 开始菜单中，选择 Shut down （关闭）。
5 使用贴片机 用户手册 SIPLACE SX4/DX4
5.5 用户界面 SC.704.xx 以上软件版本 版本 02/2011 EN
240
5.5 用户界面
用户界面分为下面几个区域。
带 SX 贴片机 " 生产 " 视图的用户界面如示例所示。

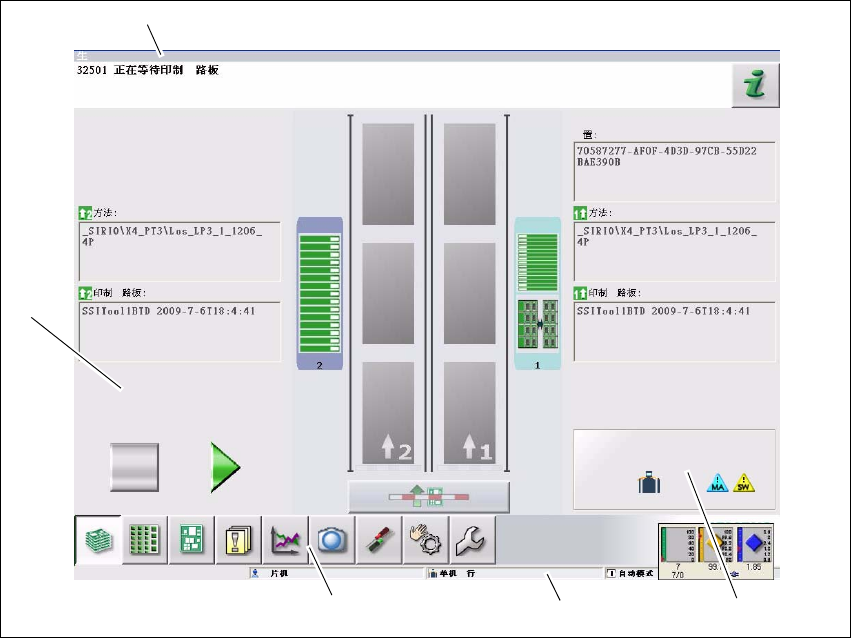

图
5.5 - 1
“生产”（所显示的
SIPLACE SX
示例）视图中的用户界面元件
图例
(1) 状态区域 （显示状态和错误）
(2) 处理区 / 显示区
(3) 工具栏
(4) 信息行
(5) 更改后配置和其他选项 （例如条形码模式）的视图
(1)
(2)
(3)
(4)
(5)
用户手册 SIPLACE SX4/DX4 5 使用贴片机
SC.704.xx 以上软件版本 版本 02/2011 EN 5.5 用户界面
241
5.5.1 状态区域
状态区域会显示当前的贴片机状态、最近出现的错误和要执行的操作。

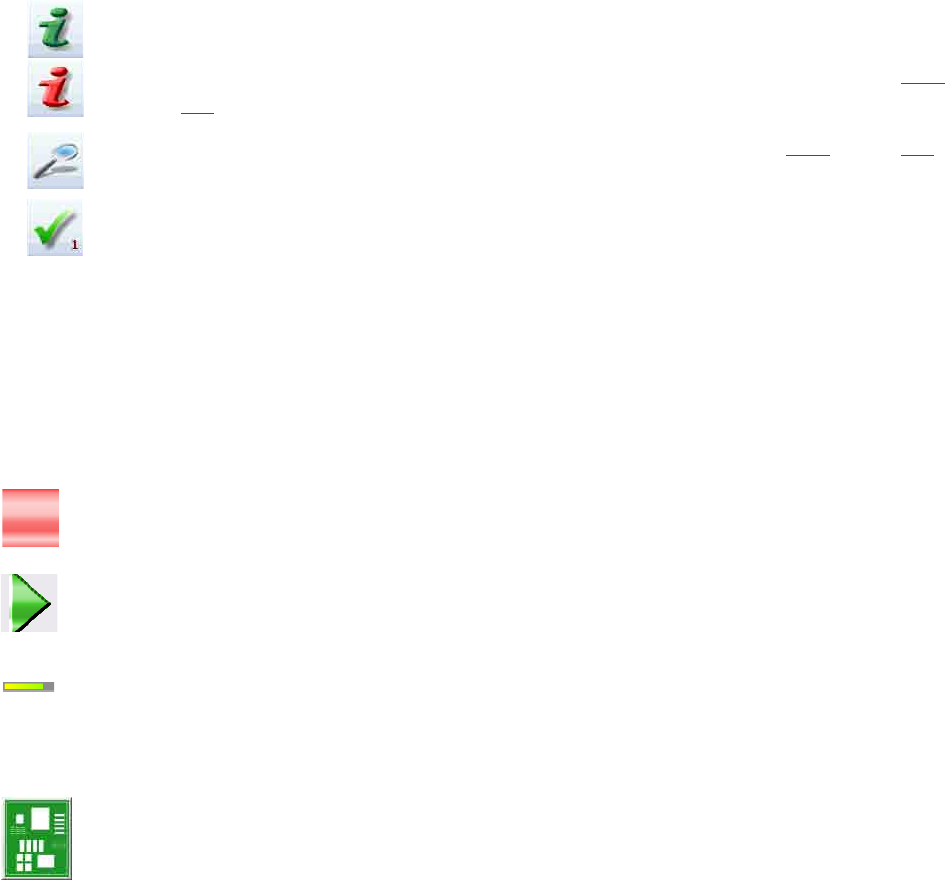

状态区域右侧通过下面的图标来显示状态：
（绿色）启动当前视图的上下文联机帮助功能。将对当前视图的所有操作控制部件进行解释说明
（红色）启动帮助系统，并显示导致当前错误发生的可能原因以及适用的解决方案 （见第 5.6.1
节，第 248 页）。
打开显示错误来源、错误消息文本以及错误发生日期和时间的对话框 （见第 5.6.1
节，第 248
页）。当前错误的帮助功能也可以从此处打开。
从状态区域删除当前显示的错误。
5.5.2 显示区和处理区
此区将显示用于设置 / 删除功能的按钮、有关印制电路板的一般信息、设置、批次和其他信息。
动画和颜色编码项目有助于解释说明进程或状态 （例如，正在编辑、空料位等）
" 生产 " （基本视图）视图会显示某些操作状态 （正在编辑、错误等）
停止处理。这将停止当前的处理操作。
继续处理这将启动或继续印制电路板贴片操作。
进度条
进度条会显示每个印制电路板的贴片进度。
正在处理印制电路板
系统拾取印制电路板并进行贴片。 PCB 图标将显示为深绿色按钮。
