用户手册 SIPLACE SX4/DX4 5 使用贴片机
SC.704.xx 以上软件版本 版本 02/2011 EN 5.5 用户界面
241
5.5.1 状态区域
状态区域会显示当前的贴片机状态、最近出现的错误和要执行的操作。
状态区域右侧通过下面的图标来显示状态：
（绿色）启动当前视图的上下文联机帮助功能。将对当前视图的所有操作控制部件进行解释说明
（红色）启动帮助系统，并显示导致当前错误发生的可能原因以及适用的解决方案 （见第 5.6.1
节，第 248 页）。
打开显示错误来源、错误消息文本以及错误发生日期和时间的对话框 （见第 5.6.1
节，第 248
页）。当前错误的帮助功能也可以从此处打开。
从状态区域删除当前显示的错误。
5.5.2 显示区和处理区
此区将显示用于设置 / 删除功能的按钮、有关印制电路板的一般信息、设置、批次和其他信息。
动画和颜色编码项目有助于解释说明进程或状态 （例如，正在编辑、空料位等）
" 生产 " （基本视图）视图会显示某些操作状态 （正在编辑、错误等）
停止处理。这将停止当前的处理操作。
继续处理这将启动或继续印制电路板贴片操作。
进度条
进度条会显示每个印制电路板的贴片进度。
正在处理印制电路板
系统拾取印制电路板并进行贴片。 PCB 图标将显示为深绿色按钮。
5 使用贴片机 用户手册 SIPLACE SX4/DX4
5.5 用户界面 SC.704.xx 以上软件版本 版本 02/2011 EN
242
印制电路板处理已停止
如果处理已停止， PCB 图标将显示为红色。
检查印制电路板
如果印制电路板位于输出传送导轨中，而操作员需要对印制电路板状态进行检查，则 PCB 图标将
显示为黄色。

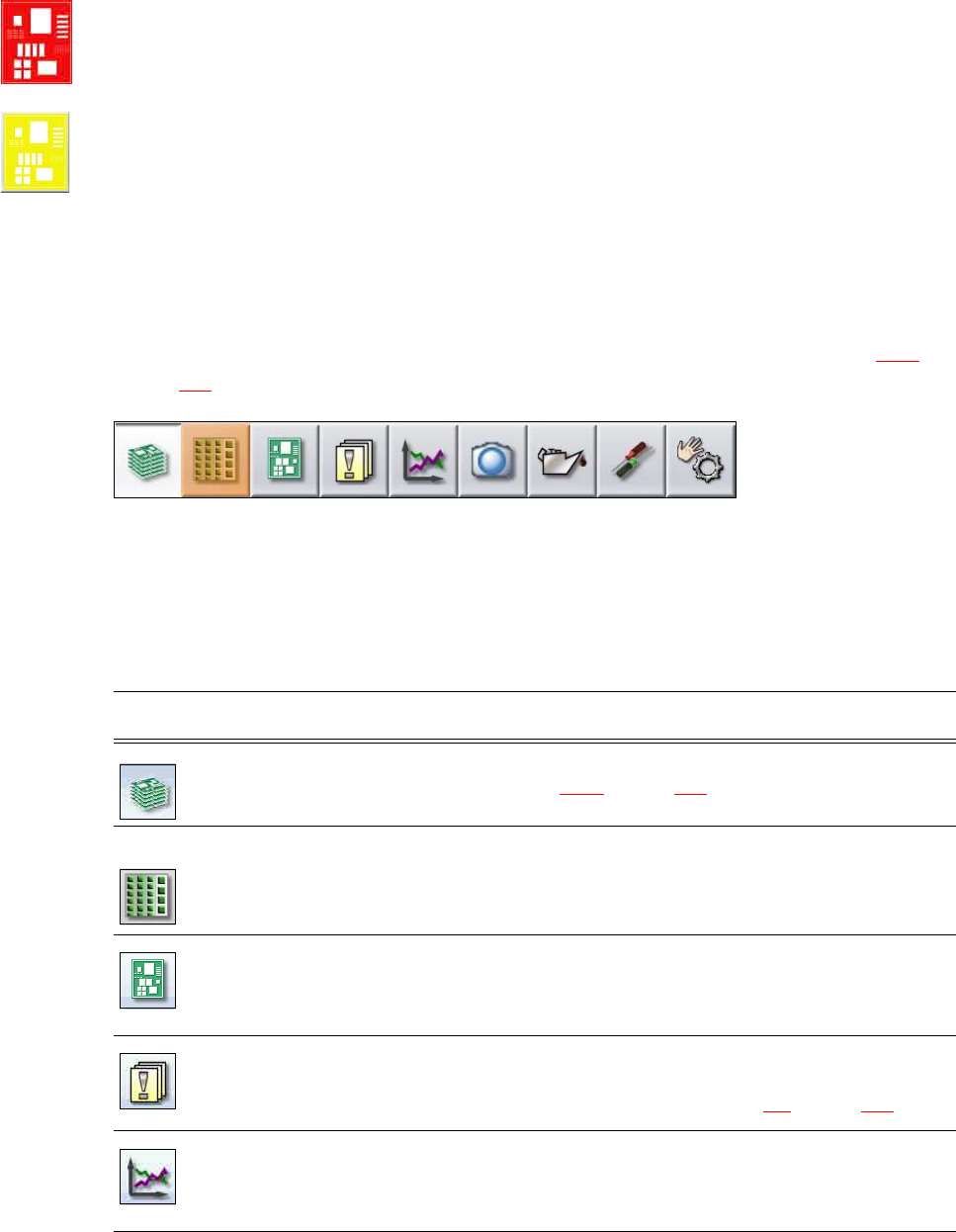

5.5.3 工具栏
工具栏含有主要贴片机软件功能的按钮。
通过这些按钮，您就可以将用户界面切换到其他视图，并使用这些视图中的功能 （见第 5.5.5
节，第 246
页）。
5
图
5.5 - 2
工具栏
随着个人配置和设定的操作员级别的不同，按钮也会有所不同。有些视图只在较高的操作员级别
中可用。
下面的表格简单地介绍了按钮及其主要功能。
5
图标 视图 说明
生产
（主视图）
显示生产期间最常执行任务的贴片机状态。
显示操作状态，见第 5.5.2
节，第 241 页。
显示料位、设置名称、方法名称、配置变化情况和其他选项。
供料器、元件和
吸嘴
这 3 个料位中的任何一个都可以单独地打开设置。
允许您检查和配置供料器、元件和吸嘴。
允许您示教元件形状和元件料袋形状。
显示元件级别指示器。
PCB
显示印制电路板和贴片位置列表。
允许您检查和配置印制电路板和元件。
允许您示教基准点
通知 显示有关当前和以前事件的通知。随着类型的不同，通知也会有
所不同。对于料槽错误、传送导轨错误、贴片机错误、一般错误
和链接错误消息，可以查看各个表格 （见第 5.6
节，第 247 页）。
统计资料 显示有关性能、质量和抛弃材料的统计资料。显示贴片机和印制
电路板性能。
启动 OIS （操作员信息系统），有关详情见 OIS 文档。
用户手册 SIPLACE SX4/DX4 5 使用贴片机
SC.704.xx 以上软件版本 版本 02/2011 EN 5.5 用户界面
243

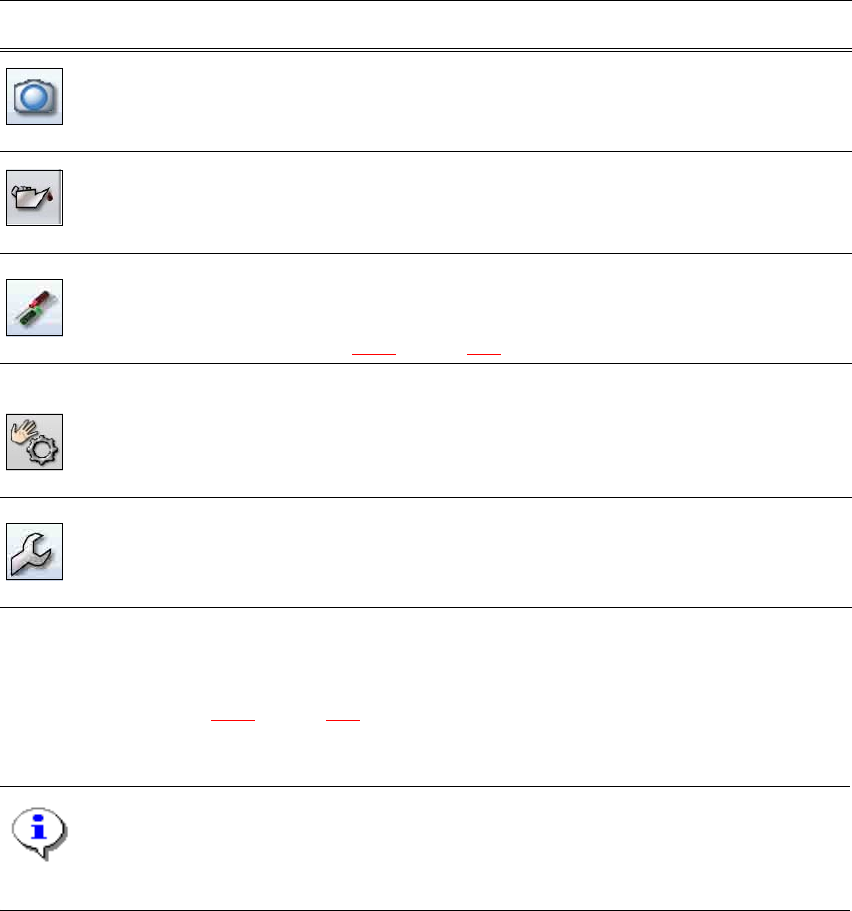

5.5.4 运行视图中的贴片机软件
可以通过工具栏 （见第 5.5.3 节，第 242 页）访问的大多数视图，都拥有附加的垂直工具栏 （带
有子视图和功能，位于用户界面右侧）。
注意
有关各项功能的详细说明，请参见联机帮助。 5
贴片时显示同步
图像
显示单个的照相机同步图像。
只能从操作员级别 “高级生产”中获得：
允许您查看和保存视像信息转储文件。
维护状态 含有有关贴片机维护状态的信息。
欲了解详细信息，请参见维护指南。
设置 含有所有设置和选项。
允许您设定操作员级别和用户界面语言。
允许您显示和编辑贴片机设置、用户设置、贴片机选项和软件选
项，见第 5.5.5
节，第 246 页。
检查传感器和功
能
含有用于测试和诊断的信息和功能。
允许您设定按下 Start （启动）按钮时执行的操作。
只能从操作员级别 “高级生产”中获得：
允许您测试整个回参考点和 C&P20 贴片头功能。
单项功能和持续运行。单独处理每个悬臂。
服务 服务工具。
只能从操作员级别 “服务 （客户）”中获得：
允许您安装和校准 SIPLACE 贴片机，下载嵌入软件版本，校准和
配置整个贴片机。
