用户手册 SIPLACE SX4/DX4 5 使用贴片机 SC.704.xx 以上软件版本 版本 02/2011 EN 5.6 警报信息和联机帮助 247 5.5.6 通过颜色编码标记执行的面向应用的操作 图标、按钮和视图都可以通过颜 色来高亮显示。通过这些颜 色编码的高亮显示，您可以清楚地 了 解操作员需要采取行动的时间或 警告发布的时间。 贴片机软件将使用下面的颜色编 码高亮显示： 5 5.6 警报信息和联机帮助 如果贴片机工作期间…
5 使用贴片机 用户手册 SIPLACE SX4/DX4
5.5 用户界面 SC.704.xx 以上软件版本 版本 02/2011 EN
246
5.5.5 设置
在 " 设置 " 视图中，您可以更改各种用户设置、软件选项和贴片机选项。
Æ 在工具栏 中，单击 " 设置 "。
右侧会显示附加的工具栏。下面的表格简要介绍了图标和设置。
图标 设置 说明
贴片机设置 仅适用于 " 高级生产 "、 " 服务客户 " 和 " 服务 SIPLACE"。
允许您设置工作模式和选项 （例如，运行选项）。
允许您关闭贴片。
允许您切换到操作系统。
用户设置 允许您设置操作员级别 （见第 5.3.3
节，第 235 页）。
允许您设置语言。默认情况下，可选择英语或德语。会提供语言
CD，以便安装其他语言。
可以设置 “高级生产”操作员级别或更高级别的其他选项。
贴片机选项 " 生产 " 级别的任何选项都不可更改。
贴片机选项的配置。
软件选项 仅适用于 " 高级生产 "、 " 服务客户 " 和 " 服务 SIPLACE"。
允许您激活各种测试功能。
连接外部系统的
概述
显示连接的所有外部系统 （如 OIS、设置中心）。显示连接状态和
使用的存储器，或者删除连接的系统。
用户手册 SIPLACE SX4/DX4 5 使用贴片机
SC.704.xx 以上软件版本 版本 02/2011 EN 5.6 警报信息和联机帮助
247
5.5.6 通过颜色编码标记执行的面向应用的操作
图标、按钮和视图都可以通过颜色来高亮显示。通过这些颜色编码的高亮显示，您可以清楚地了
解操作员需要采取行动的时间或警告发布的时间。
贴片机软件将使用下面的颜色编码高亮显示：
5
5.6 警报信息和联机帮助
如果贴片机工作期间出现警报，则用户界面状态区域的警报消息将显示为红色。警报信息的图标
将被激活。
工具栏中以红色高亮显示的按钮表示，需要操作员采取行动。
颜色 状态 含义
红色 警报 需要操作员采取行动。
仅出现在 " 供料器、元件和吸嘴 " 视图中。
橙色 警告 显示操作员通知。
不需要操作员立即采取行动。
仅出现在 " 供料器、元件和吸嘴 " 视图中。
绿色 正在进行 图标或按钮显示贴片机正处于控制之下，状态正确无误。
仅在 " 生产 "、 " 供料器、元件和吸嘴 "、 " 印制电路板 "、 " 检
查传感器和功能 " 和 " 服务 " 视图中可用。
闪烁绿光 等待印制电路板 如果贴片机已准备就绪，可以进行生产过程，但由于没有印
制电路板而无法处理，请更换 " 繁忙 " 状态。
插入印制电路板。
仅在 " 生产 " 视图中。
5 使用贴片机 用户手册 SIPLACE SX4/DX4
5.6 警报信息和联机帮助 SC.704.xx 以上软件版本 版本 02/2011 EN
248
5

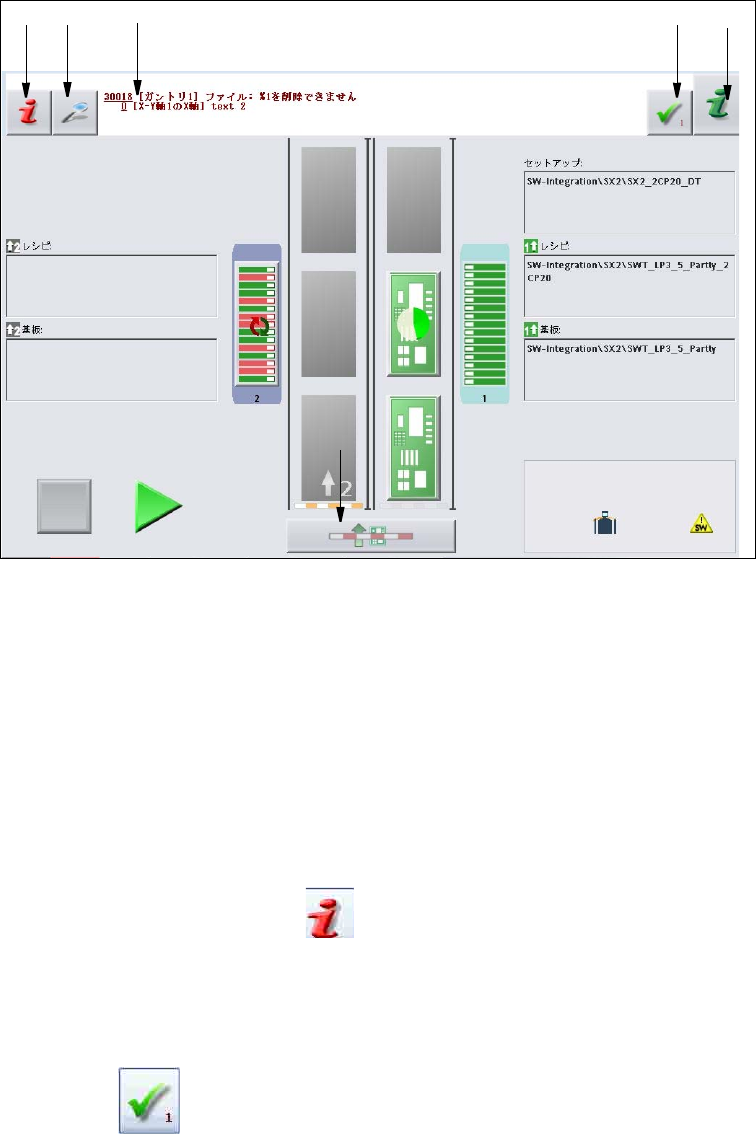

图
5.6 - 1
带有警报消息的
"
生产
"
视图 （显示的
SIPLACE X4i
示例）
图例 5.6 - 1
(1) 警报编号
(2) 警报消息：有关警报的简要信息
(3) " 详细信息 " 图标：用于打开详细信息 （例如，错误来源，错误发生时间）
(4) " 确认警报 " 图标：用于删除警报显示信息
(5) " 警报信息 " 图标：用于打开当前警报的帮助功能
5.6.1 查看当前警报的相关信息
要查看当前警报的相关信息，单击 图标以启动站计算机的帮助系统。帮助系统主窗口将随
着警报信息打开。信息指的是当前显示且启动帮助功能的警报。
如果警报已解除，而且贴片机自动确定了相应的解决方案，此警报将自动从状态区域中删除。
如果解决方案不是自动确定的，还可以从状态区域手动删除警报。
为此，单击 图标，状态区域将不再显示此警报消息。
12
3
4
5
