5 使用贴片机 用户手册 SIPLACE SX4/DX4
5.10 安装供料器组件 SC.704.xx 以上软件版本 版本 02/2011 EN
266
5.10.3.2 将 X 供料器组件插入转换料台
5

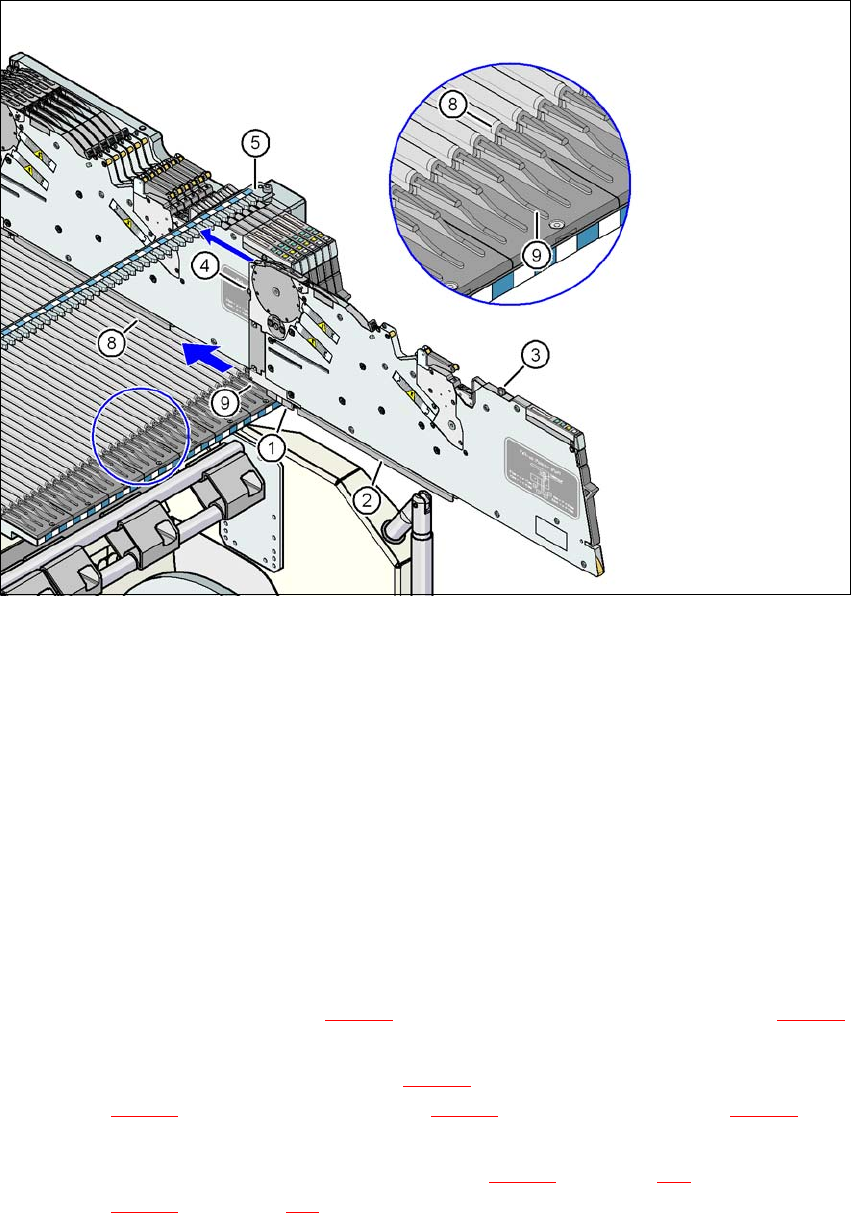

图
5.10 - 3
将
X
供料器组件插入转换料台
(1) X 供料器组件前滑动导轨
(2) X 供料器组件后滑动导块
(3) X 供料器组件 " 后 " 对中销
(4) X 供料器组件 " 前 " 对中销
(5) 按住 " 后 " 对中销时对中条上凹室
(6) 握住 " 前 " 对中销时元件料台上的对中孔
(7) 锁定销
(8) 转换料台导轨曲线 （Ω 曲线）
(9) 供料器组件插入辅助装置
5
Æ 将供料器组件的前滑动导块（图 5.10 - 3 中的 1）放到转换料台的插入辅助装置（图 5.10 - 3
中的 9）上。
Æ 垂直握着供料器组件，并沿导轨曲线（图 5.10 - 3 中的 8）向前推。 让供料器组件的前滑动导
块（图 5.10 - 3
中的 1）和后滑动导块 （图 5.10 - 3 中的 2）在导轨曲线 （图 5.10 - 3 中的
8）上滑动。
Æ 小心地推动供料器组件，直到两个 " 前 " 对中销（图 5.10 - 3 中的 4，第 266 页）完全进入对中
孔（图 5.10 - 3
中的 6，第 266 页）为止。
用户手册 SIPLACE SX4/DX4 5 使用贴片机
SC.704.xx 以上软件版本 版本 02/2011 EN 5.10 安装供料器组件
267
Æ 使用相同的方法检查供料器组件的 " 后 " 对中销（图 5.10 - 3 中的 3，第 266 页）。 必须能轻松
滑进对中销凹槽 （5），否则，供料器组件未垂直置于转换料台之上，或未正确放置于导轨
曲线 （图 5.10 - 3
中的 8，第 266 页）。
Æ 当供料器组件位于停止位置时，锁定插销 （图 5.10 - 3 中的 7，第 266 页）将卡在供料器组
件的锁定滚轮（图 3.9 - 1
中的 1，第 148 页）上。 如果您忘记使用移除柄（图 5.10 - 2 中的
1，第 265 页），供料器组件操作员面板上的状态显示屏将在几秒钟后变为红色。 LCD 显示
屏包含错误消息 "Handle ---" （手柄）（见图 5.11 - 1
，第 273 页）。
Æ 啮合移除柄（图 5.10 - 2 中的 1，第 265 页）。供料器组件状态显示屏变为绿色，供料器
组件准备就绪。导轨编号和传送导轨增量能从 LCD 显示屏上再次读取。
5.10.4 将元件料带放置在 X 供料器组件上 (8 -88 mm)
5.10.4.1 检查 X 料带供料器组件
Æ 将元件料带放置在供料器组件上时，首先检查拾取窗口（图 5.10 - 5 中的 2，第 269 页）
附近是否有元件。
Æ 清除发现的任何一个元件，因为它们可能会引起故障。
5.10.4.2 准备插入的元件料带
Æ 检查元件料带起始端是否有直切除边
Æ 如果传送孔被扯破或弯曲，将料带的这部分剪除 .
Æ 也需要确认封料带上无胶带条纹
Æ 如果未暴露任何元件，将封料带从元件料带拉出约 30。
请注意 5
如果封料带不能足以确保无元件丢失，可使用 SMD 料带线：
对于 8 mm 元件料带： 部件号 00355265-xx
对于 12 mm 元件料带： 部件号 00356342-xx
5 使用贴片机 用户手册 SIPLACE SX4/DX4
5.10 安装供料器组件 SC.704.xx 以上软件版本 版本 02/2011 EN
268
Æ 将暴露于元件袋中的元件料带缩短约 3 cm。
Æ 清理打开元件袋中的元件。
Æ 沿料带底部将封料带缠绕在料带前端。
5.10.4.3 将元件料带放置在 X 供料器组件上
5
图
5.10 - 4
插入元件料带
(1) 料带导轨入口
(2) 操作员面板
(3) 料带导轨出口
(4) 拾取窗口
(5) 提升拾取窗口控制杆
5
Æ 拿着元件料带，这样传送孔位于行程方向的左手端。
Æ 将元件料带推进入口 （图 5.10 - 4 中的 1）料带导轨，直到其出现在出口 （图 5.10 - 4 中的
3）。
Æ 向上拉出元件料带，并将元件料带折回料带顶部。
Æ 引导拾取窗口 （2，图 5.10 - 5）下部的料带起点，直到元件料带接触到链轮。
