Æ 将暴露于元件袋中的元件料带缩短约 3 cm。
Æ 清理打开元件袋中的元件。
Æ 沿料带底部将封料带缠绕在料带前端。
5.10.4.3 将元件料带放置在 X 供料器组件上
5
图
5.10 - 4

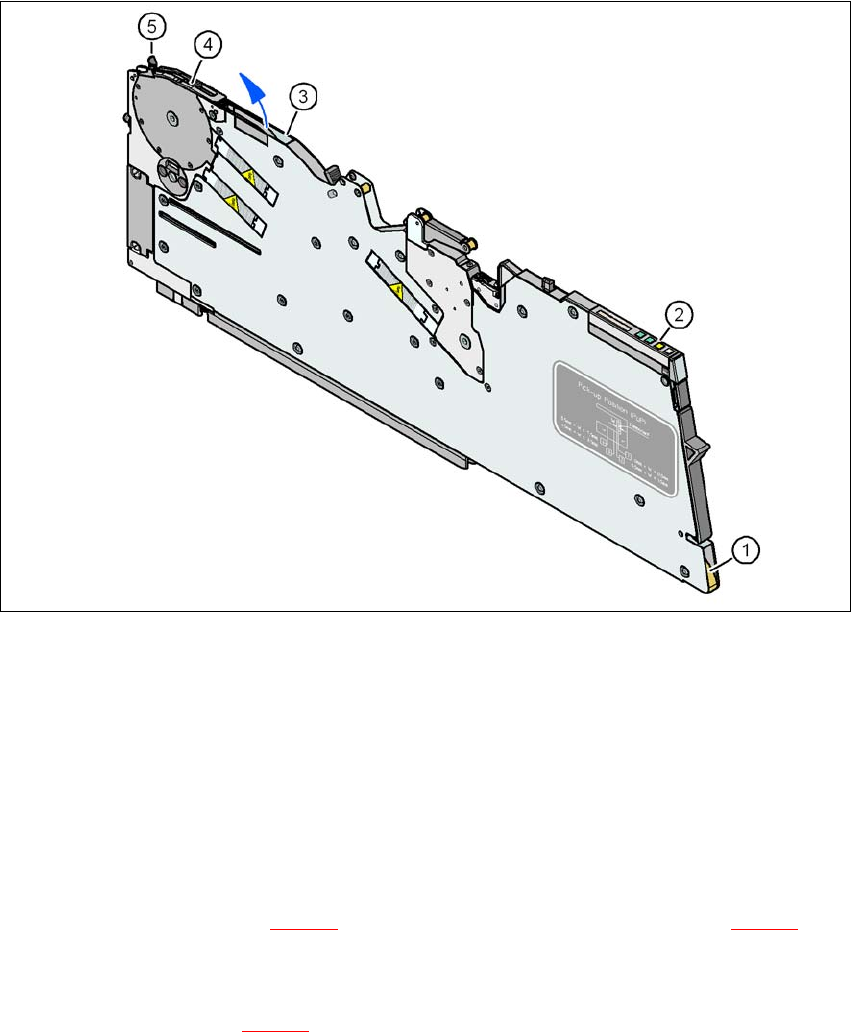

插入元件料带
(1) 料带导轨入口
(2) 操作员面板
(3) 料带导轨出口
(4) 拾取窗口
(5) 提升拾取窗口控制杆
5
Æ 拿着元件料带，这样传送孔位于行程方向的左手端。
Æ 将元件料带推进入口 （图 5.10 - 4 中的 1）料带导轨，直到其出现在出口 （图 5.10 - 4 中的
3）。
Æ 向上拉出元件料带，并将元件料带折回料带顶部。
Æ 引导拾取窗口 （2，图 5.10 - 5）下部的料带起点，直到元件料带接触到链轮。
用户手册 SIPLACE SX4/DX4 5 使用贴片机
SC.704.xx 以上软件版本 版本 02/2011 EN 5.10 安装供料器组件
269
5
图
5.10 - 5

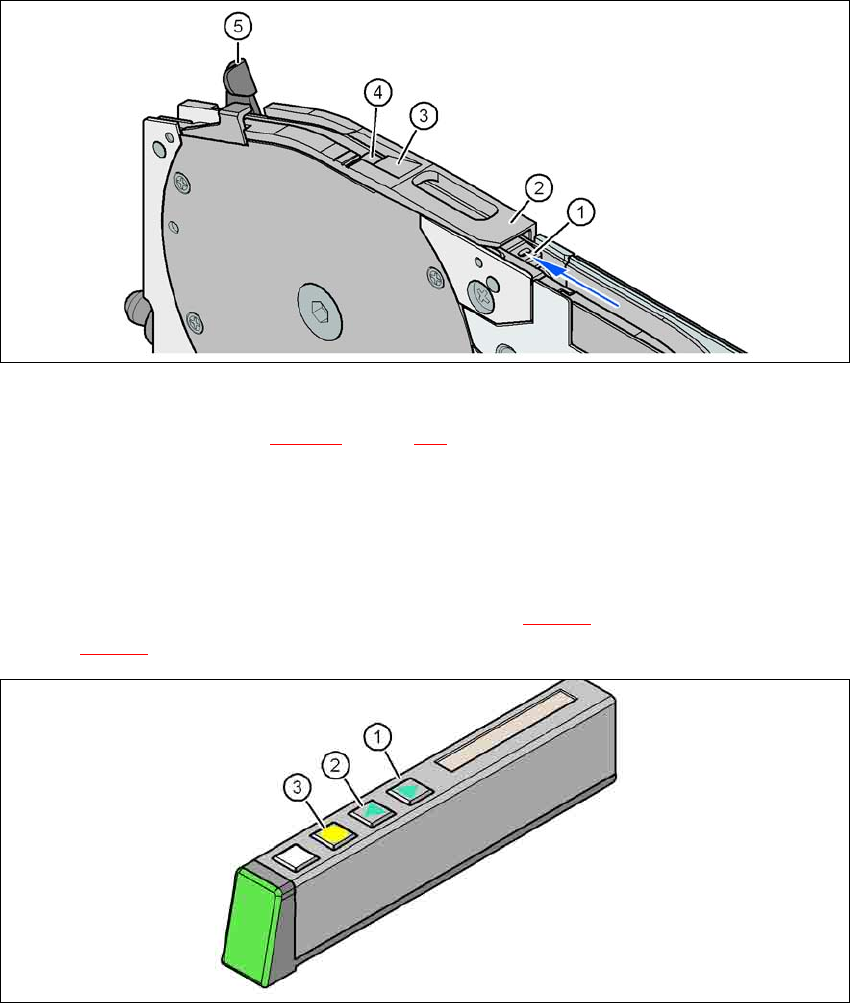

料带供料器组件上的拾取窗口
(1) 料带支承，可拆卸 （见第 5.10.4.4 节，第 271 页）
(2) 拾取窗口
(3) 封料带移除边界
(4) 元件拾取区域
(5) 抬升和锁定拾取窗口控制杆
Æ 在操作员面板上，按住 FORWARD （前进）按钮 （图 5.10 - 6 中的 1），直至元件拾取区域
（图 5.10 - 5
中的 4）中的封料带被拉紧。
5
图
5.10 - 6 8 mm
供料器组件操作员面板
(1) FORWARD （前进）按钮用于向前移动元件料带
(2) BACK （后退）按钮用于向后移动元件
(3) 拉伸封料带的 FOIL （封料带）按钮
5 使用贴片机 用户手册 SIPLACE SX4/DX4
5.10 安装供料器组件 SC.704.xx 以上软件版本 版本 02/2011 EN
270
Æ 向前推动控制杆（图 5.10 - 5 中的 5，第 269 页），以便将拾取窗口（图 5.10 - 5 中的 2，第
269
页）升入第一个锁定位置。
Æ 将拾取窗口一侧封料带拉出到拾取窗口底部。
Æ 将封料带折回，直到封料带贴到脱离边 （图 5.10 - 5 中的 3，第 269 页）为止。
请注意 5
封料带贴在脱离边之前，请勿降低拾取窗口。
Æ 将控制杆 （图 5.10 - 5 中的 5，第 269 页）推回，以降低拾取窗口。

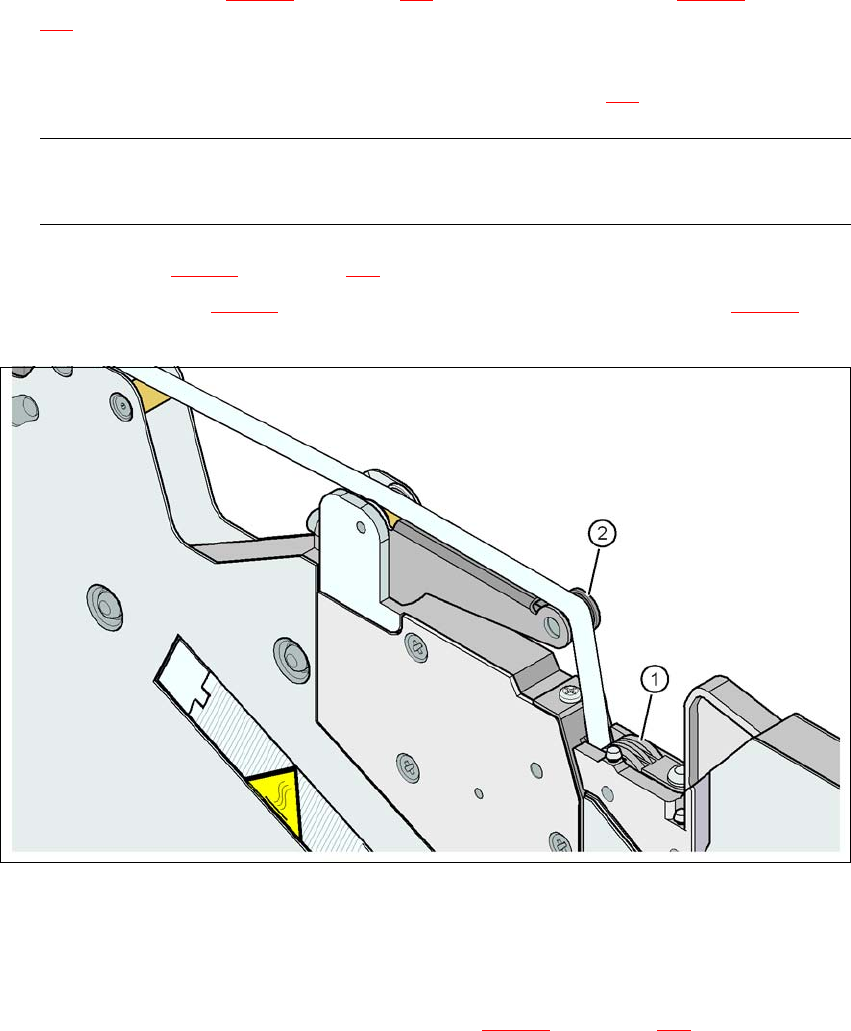

Æ 用封料带摇杆 （图 5.10 - 7 中的 2）引导封料带，直至到达封料带包装轮 （图 5.10 - 7 中的
1）。
5
图
5.10 - 7
引导封料带到封料带包装轮
(1) 封料带包装轮
(2) 封料带
5
Æ 在操作员面板上，按住 FOIL （封料带）按钮 （图 5.10 - 6 中的 3，第 269 页），直至封料带
被拉紧。封料带摇杆指向下部，停止驱动马达。
Æ 剪除元件料带，使之与供料器组件前端平齐。
