5 使用贴片机 用户手册 SIPLACE SX4/DX4 5.15 装载或卸载料车 （仅限 SX4 ） SC.704.xx 以上软件版本 版本 0 2/2011 EN 286
用户手册 SIPLACE SX4/DX4 5 使用贴片机
SC.704.xx 以上软件版本 版本 02/2011 EN 5.15 装载或卸载料车 （仅限 SX4）
285
请注意 5
装载 X 系列料车前，剪除料带，直至与 X 供料器组件前端平齐。
小心 5
检查贴片头是否在料车的外侧。
Æ 小心地将料车完全推入贴片机，直至挡杆处。
请注意 5
关闭保护罩，因为只有在保护罩关闭的情况下，才能装载料车。
Æ 按下相应贴片机料位处的按钮，直到料车完全装载。
Æ 使用两个手柄向上推动光栅盘（图 5.15 - 4 中的 1，第 285 页），然后向下转动手柄（图 5.15
- 4 中的 2，第 285 页）。
5

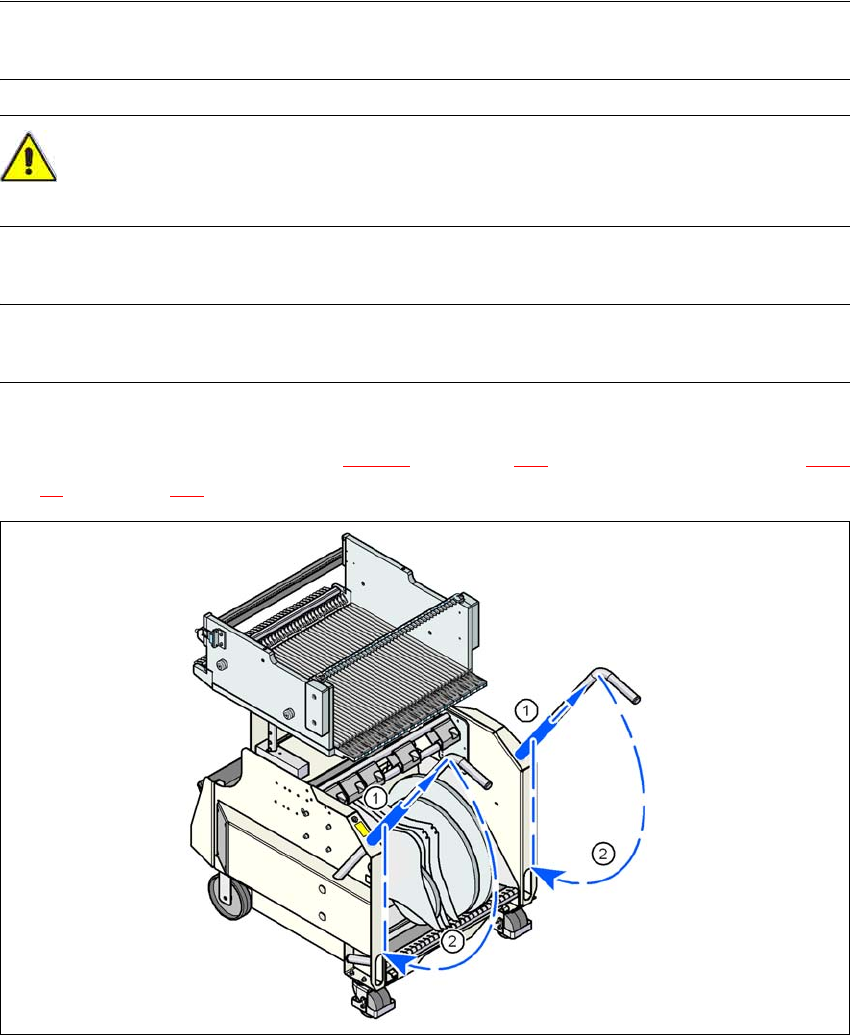

图
5.15 - 4 X
系列料车
-
向下转动手柄
(1) 向上推动光栅盘
(2) 向下折叠手柄
5 使用贴片机 用户手册 SIPLACE SX4/DX4
5.15 装载或卸载料车 （仅限 SX4） SC.704.xx 以上软件版本 版本 02/2011 EN
286
用户手册 SIPLACE SX4/DX4 6 贴片机扩展部件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 6.1 吸嘴交换器
287
6 贴片机扩展部件
如需了解相关的配置和其他选件，请参阅 SIPLACE SX4 或 SIPLACE DX4 贴片机的规格说明。
6.1 吸嘴交换器
吸嘴交换器可以极大地提高贴片头处理不同类型元件的灵活性。如果贴片程序要求更换吸嘴，则
贴片头可以自动将旧吸嘴放回到吸嘴固定器，并拾取新吸嘴。此外，还可以迅速更换在真空检查
时分离出去的吸嘴。
与手动更换吸嘴相比，使用吸嘴交换器拾取吸嘴，其准确性和速度都实现了大幅度提高。贴装小
元件时，关键的一点是要最大限度地降低吸嘴旋转导致的径向离心率。
6.1.1 SIPLACE SpeedStar 吸嘴交换器
部件号 00119715-xx C&P20 吸嘴交换器
6

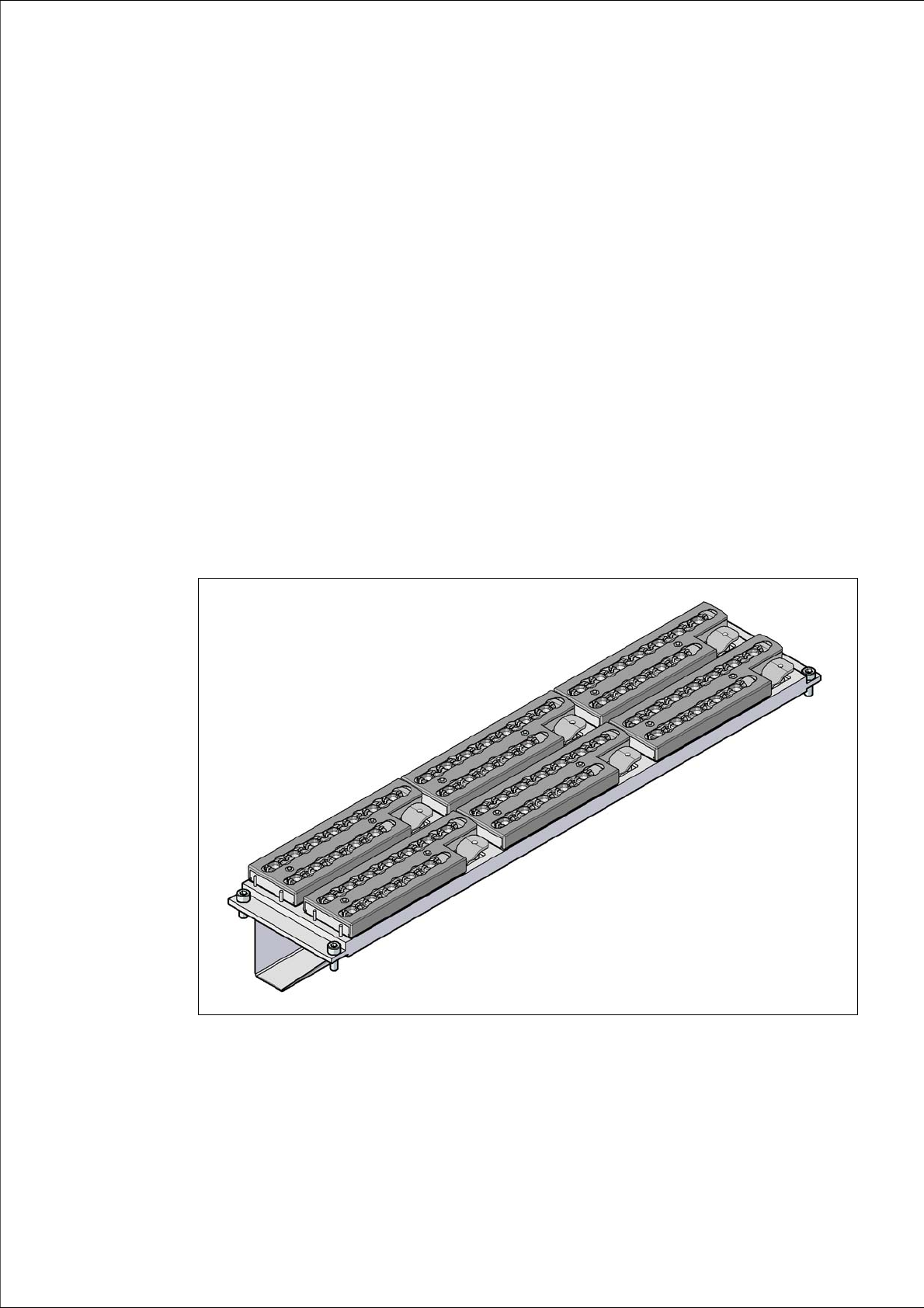

图
6.1 - 1 SIPLACE SpeedStar
吸嘴交换器
