用户手册 SIPLACE SX4/DX4 6 贴片机扩展部件 SC.704.xx 以上软件版本 2011 年 2 月 中文版 6.1 吸嘴交换器 289 6 图 6.1 - 2 SIPLACE SpeedSt ar 的吸嘴交换器位置 - 配置示例 (SX4) 6 请注意： 6 - 位置 2 和 4 处的贴片头不能访问最里面的两个吸嘴盘 （图 6.1 - 2 中的 2 ）。 - 所有的吸嘴盘位置必须被填充 ，因为安全电路会由于吸嘴 盘缺失…
6 贴片机扩展部件 用户手册 SIPLACE SX4/DX4
6.1 吸嘴交换器 SC.704.xx 以上软件版本 2011 年 2 月 中文版
288
6.1.1.1 说明
该吸嘴交换器可容纳 6 个吸嘴盘，每个吸嘴盘上有 12 个吸嘴库。吸嘴盘置于一个公共的支承面
上。用两个平行销将吸嘴盘居中，并用 4 个按钮将其固定就位。每个吸嘴盘上的两个基准点确定
吸嘴盘的准确位置。通过微型开关监视吸嘴盘在基本吸嘴交换器上的位置是否正确，以防止贴片
头与任何向上弹出的吸嘴盘发生碰撞。所有的吸嘴盘位置必须被填充，因为安全电路会由于吸嘴
盘缺失或吸嘴盘未正确就位，而停止贴片机。在安装好吸嘴的贴片机上，元件会碰掉 SpeedStar
吸嘴，导致吸嘴脱离并被抛弃。
请注意 6
吸嘴交换器只能与 SpeedStar 一同使用。
6.1.1.2 技术数据
6
6.1.1.3 SIPLACE SpeedStar 吸嘴交换器的位置
可在料位 1、2、3 和 4 中的每个料位上为 SpeedStar（图 6.1 - 2 中的 1，第 289 页）安装一个吸
嘴交换器。
这样贴片机的吸嘴交换器配置如下所示：
6
SIPLACE SpeedStar 吸嘴交换器
尺寸 （长 x 宽 x 高）
449 mm x 94.5 mm x 79 mm
吸嘴固定器的数目
72
吸嘴盘的数目
6
吸嘴类型 10xx、 11xx 和 12xx
吸嘴更换时间 每个吸嘴大约 2 秒
压缩空气连接
0.48 MPa (4.8 bar)
位置 吸嘴盘的数目 备用吸嘴盘的数目 吸嘴库的数目
16 - 72
24 2
48 （+ 24 个备用）
36 - 72
44 2
48 （+ 24 个备用）
用户手册 SIPLACE SX4/DX4 6 贴片机扩展部件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 6.1 吸嘴交换器
289
6

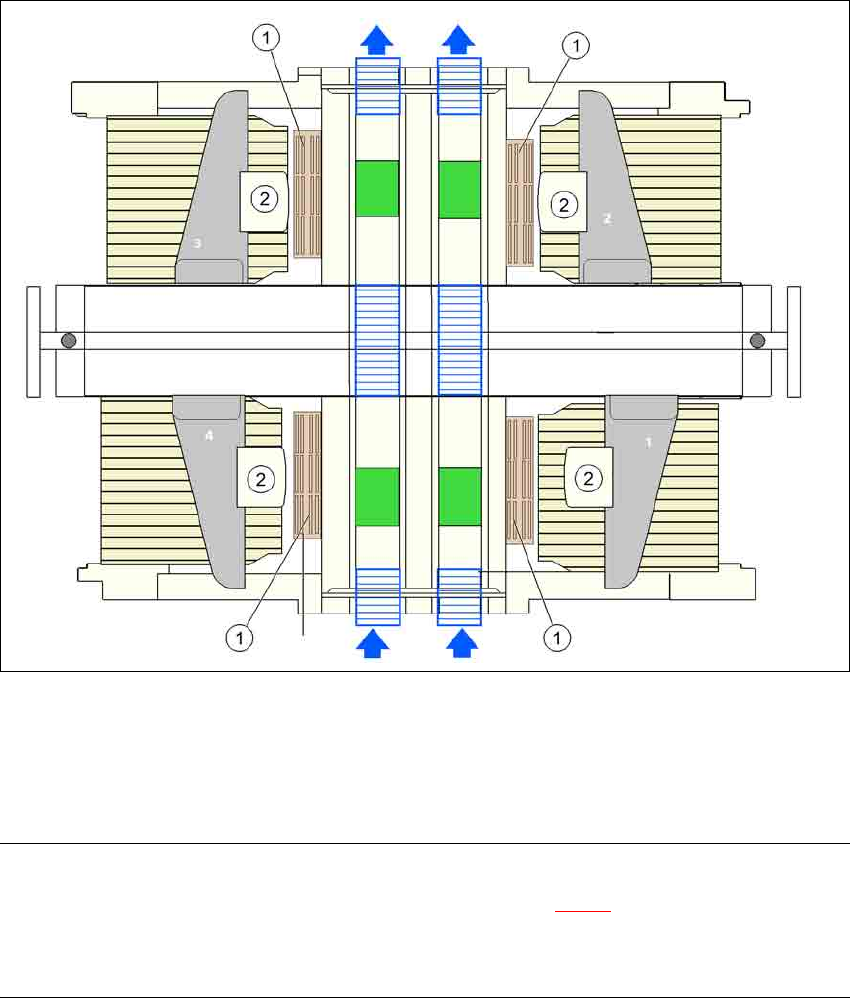

图
6.1 - 2 SIPLACE SpeedStar
的吸嘴交换器位置
-
配置示例
(SX4)
6
请注意： 6
- 位置 2 和 4 处的贴片头不能访问最里面的两个吸嘴盘 （图 6.1 - 2
中的 2）。
- 所有的吸嘴盘位置必须被填充，因为安全电路会由于吸嘴盘缺失或吸嘴盘未正确就位，而停
止贴片机。
6
(1) 吸嘴交换器
(2) SIPLACE SpeedStar
6 贴片机扩展部件 用户手册 SIPLACE SX4/DX4
6.1 吸嘴交换器 SC.704.xx 以上软件版本 2011 年 2 月 中文版
290
6.1.1.4 装配
吸嘴交换器固定到料车装卸装置或 DX 料台上。
6

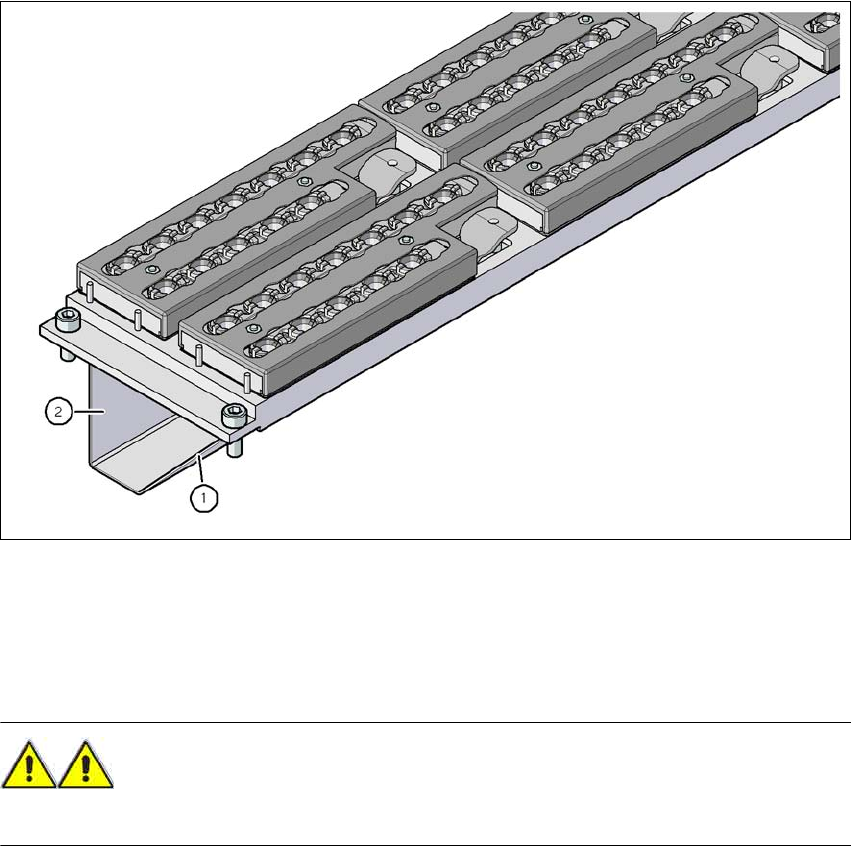

图
6.1 - 3
装配位置
(1) 斜边指向料车装卸装置 /DX 料台
(2) 垂直边指向 PCB 传送导轨
Æ 调整吸嘴交换器，使斜边指向料车装卸装置 /DX 料台。
警告 6
- 只能为每个贴片头安装对应的吸嘴交换器。使用混合配置，贴片头有发生碰撞的风险。
