6 贴片机扩展部件 用户手册 SIPLACE SX4/DX4 6.1 吸嘴交换器 SC.704.xx 以上软件版本 2011 年 2 月 中文版 296 用于 28xx 吸嘴的吸嘴盘 6 6 图 6.1 - 8 用于 28xx 吸嘴的吸嘴盘 (1) 5 个用于 28xx 吸嘴的吸嘴库，吸嘴最大长度是 12.5 mm （吸嘴库编号 1 、 5 、 6 、 8 和 9 ） (2) 4 个用于 28xx 吸嘴的吸嘴库，吸嘴最大长度是 16.5…
用户手册 SIPLACE SX4/DX4 6 贴片机扩展部件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 6.1 吸嘴交换器
295
6
表
6.1 - 1 CPP
吸嘴交换器的配置
用于 20xx 吸嘴的吸嘴盘 6
6

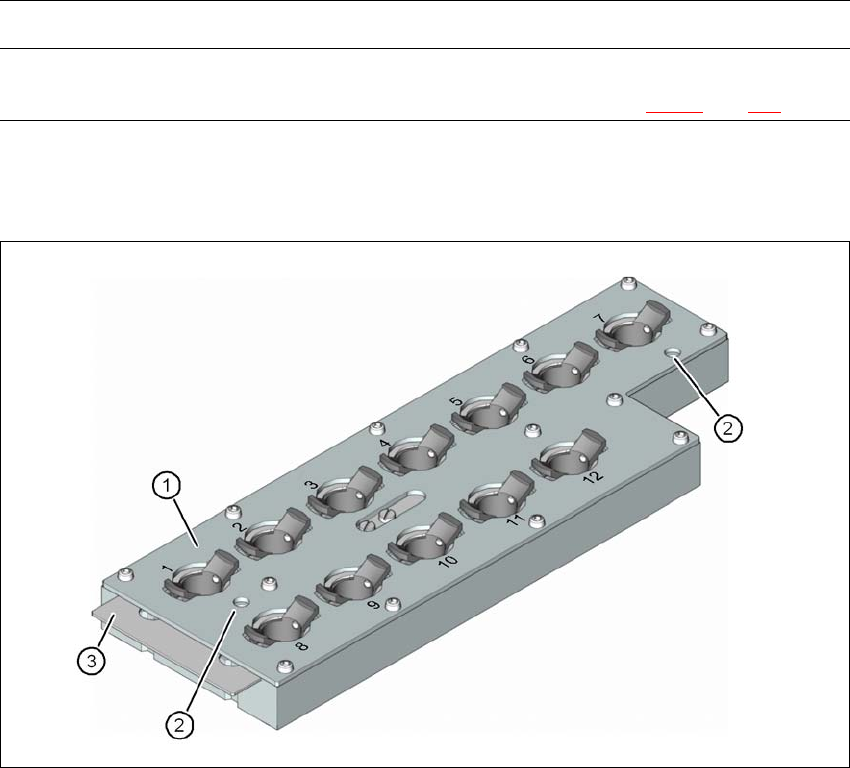

图
6.1 - 7
用于
20xx
吸嘴的吸嘴盘
-
锁定板打开
(1) 用于 20xx 吸嘴的 12 吸嘴库
(2) 基准点 （只有打开锁定板后才可见）
(3) 锁定板
贴片头 吸嘴盘 备注
CPP 贴片头
20xx 吸嘴的 5 个吸嘴盘 标准配置
28xx 吸嘴的 1 个吸嘴盘 （见图 6.1 - 6
，第 294 页）
6 贴片机扩展部件 用户手册 SIPLACE SX4/DX4
6.1 吸嘴交换器 SC.704.xx 以上软件版本 2011 年 2 月 中文版
296
用于 28xx 吸嘴的吸嘴盘 6
6

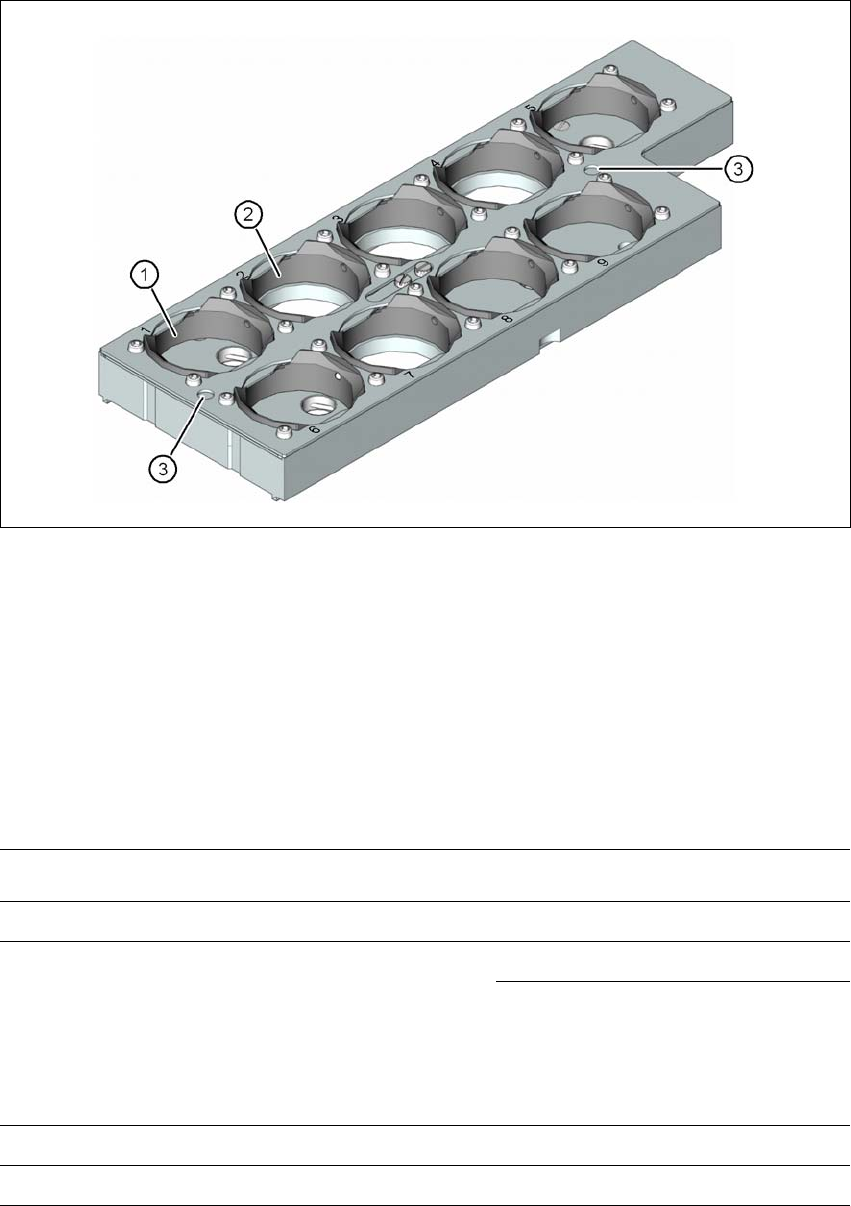

图
6.1 - 8
用于
28xx
吸嘴的吸嘴盘
(1) 5 个用于 28xx 吸嘴的吸嘴库，吸嘴最大长度是 12.5 mm
（吸嘴库编号 1、 5、 6、 8 和 9）
(2) 4 个用于 28xx 吸嘴的吸嘴库，吸嘴最大长度是 16.5 mm
（吸嘴库编号 2、 3、 4 和 7）
(3) 基准点 （只有打开锁定板后才可见）
6.1.2.2 技术数据
6
6
SIPLACE MultiStar 吸嘴交换器
尺寸 （长 x 宽 x 高）
449 mm x 62.7 mm x 77.7 mm
吸嘴固定器的数目
类型 20xx
60
类型 28xx
9
吸嘴类型 20xx （CPP 贴片头）
28xx （CPP 贴片头）
吸嘴更换时间 每个吸嘴大约 2 秒
压缩空气连接
0.48 MPa (4.8 bar)
用户手册 SIPLACE SX4/DX4 6 贴片机扩展部件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 6.1 吸嘴交换器
297
6.1.2.3 SIPLACE MultiStar 吸嘴交换器的位置
可在料位 1、2、3 和 4 中的每个料位上为 CPP 贴片头（图 6.1 - 9 中的 1，第 297 页）安装一个
吸嘴交换器。
这样贴片机的吸嘴交换器配置如下所示：
6
6

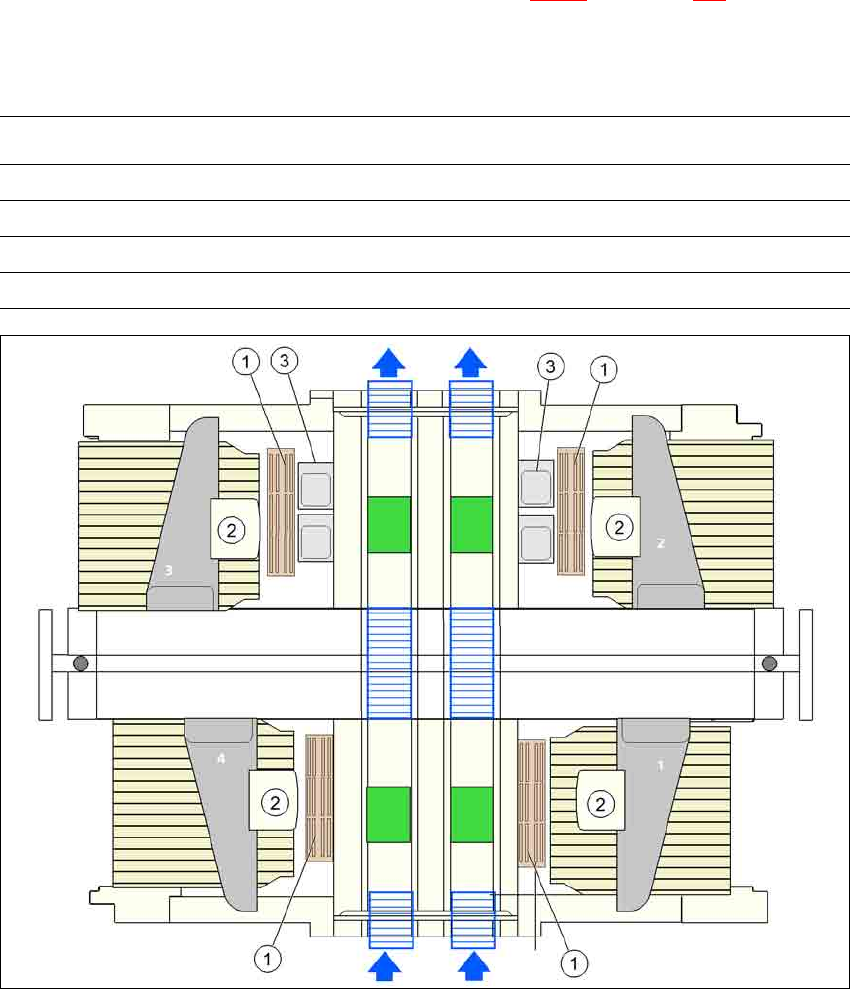

图
6.1 - 9 SIPLACE MultiStar
吸嘴交换器的位置
-
配置示例
6
位置 吸嘴盘的数目 备用吸嘴盘的数目 吸嘴库的数目
1 5 x 20xx + 1 x 28xx -
60 x 20xx， 9 x 28xx
2 4 x 20xx 2 48 x 20xx
3 5 x 20xx + 1 x 28xx -
60 x 20xx， 9 x 28xx
4 4 x 20xx 2 48 x 20xx
(1) 吸嘴交换器
(2) SIPLACE MultiStar
(3) 静止照相机
