6 贴片机扩展部件 用户手册 SIPLACE SX4/DX4 6.1 吸嘴交换器 SC.704.xx 以上软件版本 2011 年 2 月 中文版 300 6 图 6.1 - 1 1 更换吸嘴盘 (1) 提升吸嘴盘的控制杆 (2) 平行销，位于吸嘴盘上的孔内 (3) 触发微型开关的弹簧销，用于 吸嘴盘识别和安全回路 (4) 滑动装置的弹簧销，移动锁定 板 (5) 揿扣滚珠 (6) 平行销，位于吸嘴盘上的槽内 (7) “吸嘴盘锁定”位置上的…
用户手册 SIPLACE SX4/DX4 6 贴片机扩展部件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 6.1 吸嘴交换器
299
6.1.2.5 操作说明
Æ 第一次将某一类型的吸嘴放入吸嘴盘时，贴上一个粘性标签，以识别吸嘴类型。
请注意 6
在贴片机外面装吸嘴盘，并始终更换整个吸嘴盘。 6
Æ 打开锁定板，并将吸嘴放入吸嘴固定器中。
Æ 关闭锁定板，使得吸嘴不会从吸嘴盘中掉出来。
注意 6
将吸嘴放入吸嘴盘之前，确保收集贴片头上的所有吸嘴都已经回到其吸嘴盘中。 6
请注意 6
不要让元件掉落到吸嘴盘上，否则会卡住锁定板。所以应定期清洗吸嘴盘和空料位。
Æ 有关吸嘴交换器的编程，见 SIPLACE Pro 用户手册。
6.1.2.6 更换吸嘴盘
Æ 按下控制杆 （第 300 页图 6.1 - 11 中的 1)，从按扣滚珠 （第 300 页图 6.1 - 11 中的 5）中释
放吸嘴盘。将吸嘴盘从支架提出。
警告 6
吸嘴盘 （图 6.1 - 11
中的 1）上任何突出的控制杆都会引起贴片头碰撞。因而，应确认控制杆没
有超出吸嘴盘。
6 贴片机扩展部件 用户手册 SIPLACE SX4/DX4
6.1 吸嘴交换器 SC.704.xx 以上软件版本 2011 年 2 月 中文版
300
6

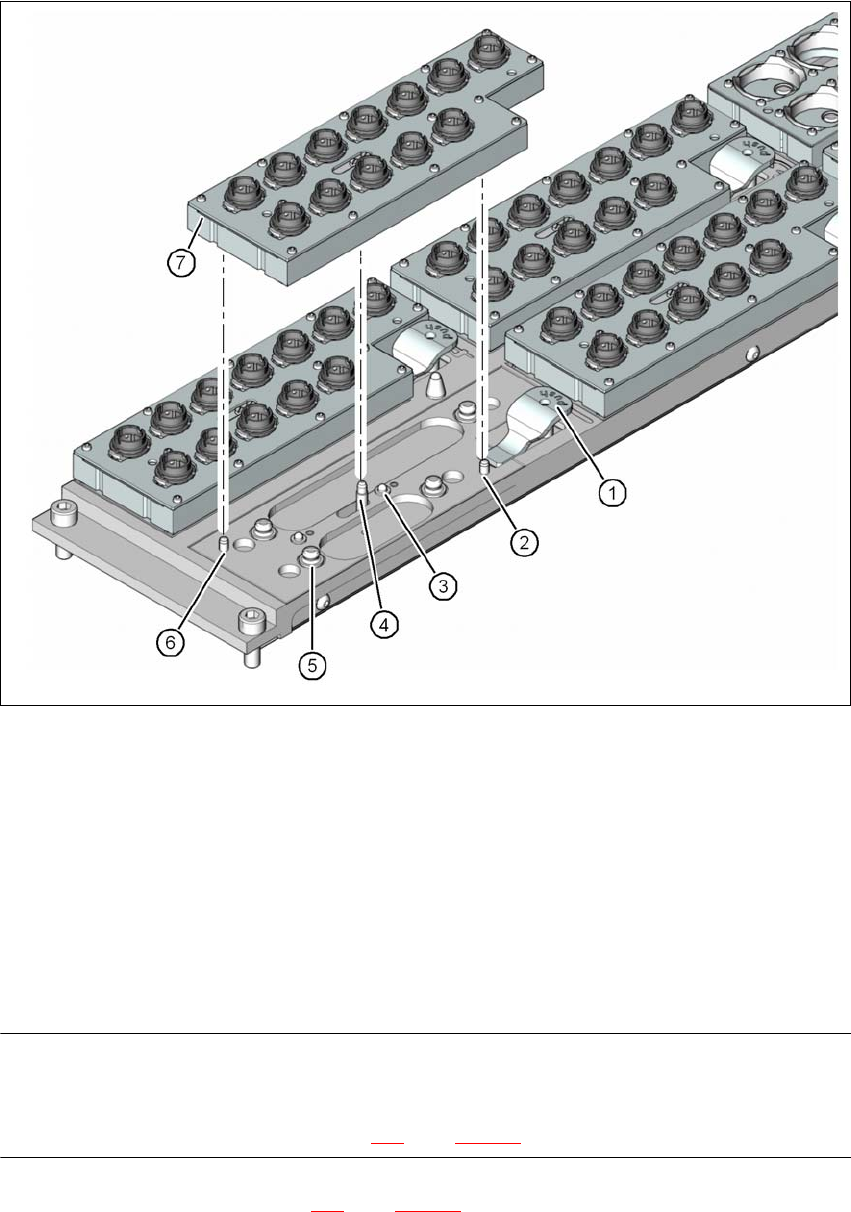

图
6.1 - 11
更换吸嘴盘
(1) 提升吸嘴盘的控制杆
(2) 平行销，位于吸嘴盘上的孔内
(3) 触发微型开关的弹簧销，用于吸嘴盘识别和安全回路
(4) 滑动装置的弹簧销，移动锁定板
(5) 揿扣滚珠
(6) 平行销，位于吸嘴盘上的槽内
(7) “吸嘴盘锁定”位置上的锁定板
请注意 6
- 将锁定板移到 “吸嘴盘锁定”位置。
- 插入前要对齐吸嘴盘，让对中销 （第 300 页图 6.1 - 11 中的 2 和 6）滑入对中孔和槽内。
Æ 将吸嘴盘放置在揿扣滚珠 （第 300 页图 6.1 - 11 中的 5）上。
Æ 平稳地按下吸嘴盘，以便使揿扣滚珠同时啮合到揿扣中。
用户手册 SIPLACE SX4/DX4 6 贴片机扩展部件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 6.1 吸嘴交换器
301
6.1.2.7 位置检测
吸嘴交换器上每个吸嘴盘都有两个基准点：其中一个确定位置，
另一个确定角度。
6
图

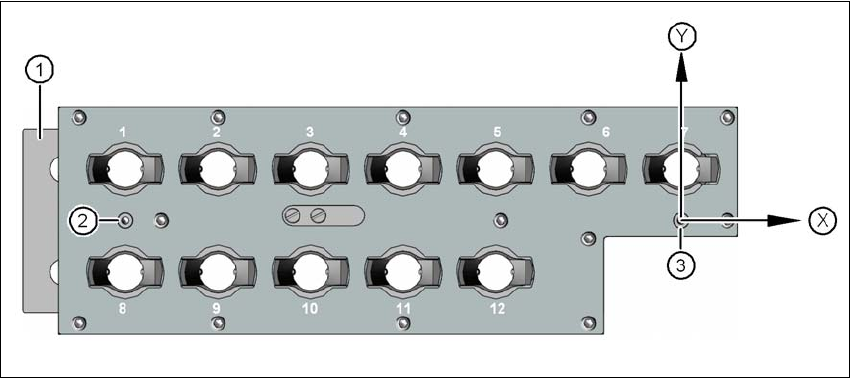

6.1 - 12
吸嘴盘
-
确定位置和角度的基准点
(1) “打开吸嘴盘”位置上的锁定板
(2) 确定角度的基准点
(3) 确定位置的基准点
