用户手册 SIPLACE SX4/DX4 6 贴片机扩展部件 SC.704.xx 以上软件版本 2011 年 2 月 中文版 6.1 吸嘴交换器 303 6.1.3.3 T winSt ar 吸嘴交换器的位 置 Tw i n St a r 的以下每个位置处都可安装一个吸嘴交换器。 吸嘴交换器，位置 1 、 3 和 4 ： 12 个吸嘴盘 吸嘴交换器，位置 2 ： 10 个吸嘴盘 这样一来， 2 个吸嘴交换器总共可以容纳 22 个吸嘴盘和…
6 贴片机扩展部件 用户手册 SIPLACE SX4/DX4
6.1 吸嘴交换器 SC.704.xx 以上软件版本 2011 年 2 月 中文版
302
6.1.3 SIPLACE TwinStar 吸嘴交换器 （仅限 SX4）
部件号 03005191-xx 2 个吸嘴的吸嘴盘
部件号 03001807-xx 1 个吸嘴的吸嘴盘
6
图
6.1 - 13 SIPLACE TwinStar
吸嘴交换器
6.1.3.1 说明
该吸嘴交换器可容纳最多 12 个吸嘴盘。目前可使用两种不同类型的吸嘴盘：标准吸嘴盘和容纳
专用吸嘴或夹持器的吸嘴盘。吸嘴盘置于一个公共的支承面上。每个吸嘴盘利用两个平行销对
中，并用 2 颗埋头螺钉固定在位。
6.1.3.2 技术数据
6
SIPLACE TwinStar 吸嘴交换器
尺寸 （长 x 宽 x 高）
448 mm x 68.5 mm x 49 mm
吸嘴固定器的数目 标准吸嘴， 16 个
专用吸嘴或夹持器， 4 个
吸嘴类型 5xx，标准
4 xx，带适配板
9 xx，带适配板
吸嘴更换时间 每个吸嘴大约 2 秒
用户手册 SIPLACE SX4/DX4 6 贴片机扩展部件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 6.1 吸嘴交换器
303
6.1.3.3 TwinStar 吸嘴交换器的位置
TwinStar 的以下每个位置处都可安装一个吸嘴交换器。
吸嘴交换器，位置 1、 3 和 4： 12 个吸嘴盘
吸嘴交换器，位置 2： 10 个吸嘴盘
这样一来， 2 个吸嘴交换器总共可以容纳 22 个吸嘴盘和 44 个吸嘴库。
6

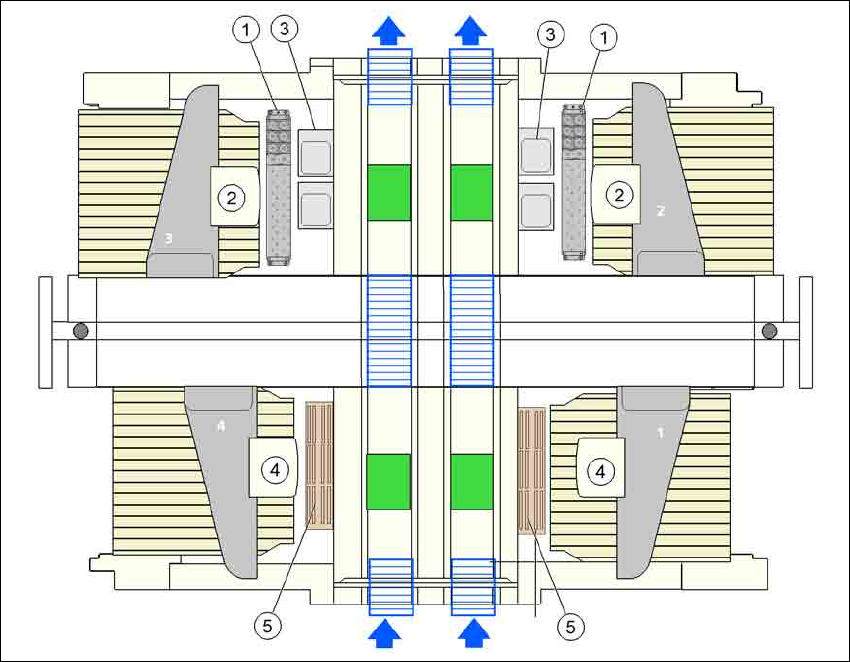

图
6.1 - 14 TwinStar
吸嘴交换器的位置
-
配置示例
(1) TwinStar 吸嘴交换器
(2) TwinStar
(3) 静止照相机
(4) MultiStar
(5) MultiStar 吸嘴交换器
6 贴片机扩展部件 用户手册 SIPLACE SX4/DX4
6.1 吸嘴交换器 SC.704.xx 以上软件版本 2011 年 2 月 中文版
304
6.1.3.4 装配
吸嘴交换器固定在料车装卸装置上。
6
图
6.1 - 15
装配位置
(1) 记孔
(2) 操作员侧
(3) 指向 PCB 传送导轨的箭头
6
Æ 调整吸嘴交换器，以便从操作员角度看，标记孔 (1) 在左侧。
警告 6
- 只能为每个贴片头安装相应的吸嘴交换器。使用混合配置，贴片头有发生碰撞的风险。
