6 贴片机扩展部件 用户手册 SIPLACE SX4/DX4
6.3 机械停板器 SC.704.xx 以上软件版本 2011 年 2 月 中文版
308
6.2.4 警告标签 W216 用于 1D 条形码阅读器
1D 条形码阅读器属于二类激光设备。
6
警告标签，用于 1D 条形码阅读器的 W216 “二类激光”设备
部件号 03009347-01 （每台贴片机的数量：最多 4 个）
请注意 6
在贴片机上安装 PCB 条形码扫描仪时，
必须粘贴改型套件中包括的激光警告标签 W206。
6.3 机械停板器
部件号 00519860-xx 机械停板器
机械停板器安装在传感器条上，可以用机械方法移动。如果想使用前边带有某些凹槽类型的 PCB
板，建议安装该停板器。
6
6
6
6
6
6
激光辐射！
不要直视激光束
二类激光
用户手册 SIPLACE SX4/DX4 6 贴片机扩展部件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 6.4 SIPLACE X 系列料车的装卸站
309
6.4 SIPLACE X 系列料车的装卸站
部件号 00116933-xx SIPLACE X 料车装卸站
请注意：
可为料车配置 30、 40 和 60 个料槽的装卸站 （多装卸站）可按要求获得。 6
6.4.1 说明
装卸站是安装区域的一个额外组件。它在 SIPLACE X 系列的安装区域和料车之间形成了链路。通
过装卸站可为料车安装供料器模块，并且可从外部执行功能测试和安装检查。
6

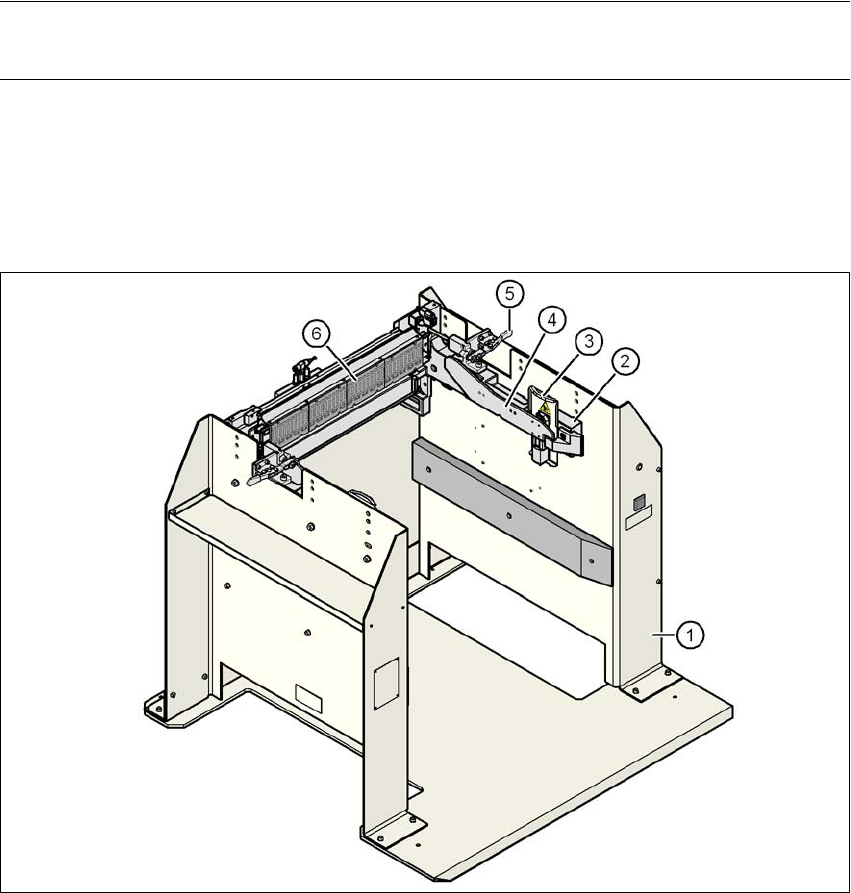

图
6.4 - 1
装卸站，
SIPLACE SX
系列
6 贴片机扩展部件 用户手册 SIPLACE SX4/DX4
6.4 SIPLACE X 系列料车的装卸站 SC.704.xx 以上软件版本 2011 年 2 月 中文版
310
图 6.4 - 1
的图例，第 309 页
(1) 装卸站
(2) X 系列料车装卸装置
(3) 带有警告符号的保护板 W204
(4) 导向和装卸转换料台的导轨
(5) 锁定料车的夹持杆
(6) EDIF （能量和数据接口）
装卸站的主要作用如下：
- 为料车和 X 供料器组件供能
- 为料车和 X 供料器组件提供压缩空气
- 在预安装位置的 PC 和供料器组件之间提供通信基础设施
在装卸站的帮助下，操作员可在生产环境外对 X 供料器组件执行功能测试并可检查安装情况。 共
有两排，每排四个装卸站，通过预安装 PC 的 CAN 总线相连。 每个装卸站都有其自己的电源和压
缩空气连接。
可根据 PCB 传送导轨的高度调整装卸站的料车装卸装置 （图 6.4 - 1
中的 2，第 309 页）。 要执
行预安装任务，要将料车推入装卸站 （图 6.4 - 1
中的 1，第 309 页）。 料车通过料车侧面的滚柱
轴承沿着装卸装置导轨滑动，最远可到能量和数据接口连接。 带有供料器组件 EDIF 的转换料台，
其位置根据料车装卸装置的 EDIF （图 6.4 - 1
中的 5，第 309 页）精确确定，并用两个夹持杆固
定。 将料车推入装卸站后，保护板 （图 6.4 - 1
中的 3，第 309 页）可防止人们触及料车滚轮。
