用户手册 SIPLACE SX4/DX4 6 贴片机扩展部件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 6.4 SIPLACE X 系列料车的装卸站
315
6.4.5 将装卸站调整为 PCB 传送导轨高度
装卸站的料车装卸装置可轻松转换为 PCB 传送导轨高度 900、 930 和 950 mm。
6

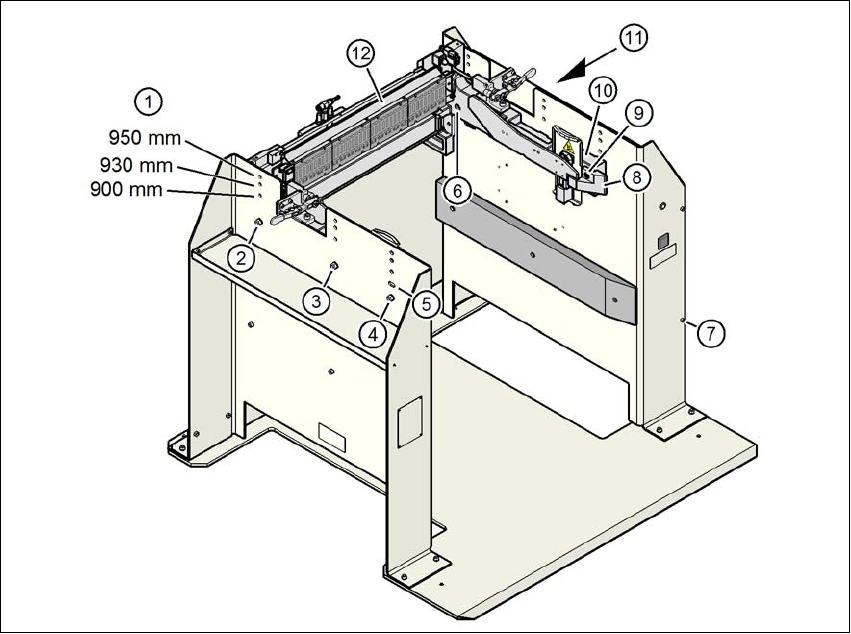

图
6.4 - 5
将料车装卸装置调整为
PCB
传送导轨高度
(1) PCB 传送导轨高度孔
(2) 六角螺帽 M8 和垫圈，各 2 个
(3) 六角螺帽 M8 和垫圈，各 2 个
(4) 六角螺帽 M8 和垫圈，各 2 个
(5) 高度调整槽
(6) 六角套筒螺钉 M8x40， 6 个
(7) 六角套筒螺钉 M5x12， 4 个
(8) 导轨
(9) 六角套筒螺钉 M8x18， 2 个
(10)侧面板，料车装卸装置
(11) 装卸站上的罩
(12)供料器组件控制装置 (FCU)
6 贴片机扩展部件 用户手册 SIPLACE SX4/DX4
6.4 SIPLACE X 系列料车的装卸站 SC.704.xx 以上软件版本 2011 年 2 月 中文版
316
6.4.5.1 工具
调整料车装卸装置的高度时，需要以下工具：
- Allen 扳手，套
- 叉形扳手，尺寸 13
6.4.5.2 转换料车装卸装置的高度
警告 6
Æ 断开装卸站的电源连接。
Æ 断开装卸站的压缩空气供应连接。
料车装卸装置的重量约为 40 kg。
Æ 如果需要，让其他人帮助您转变高度。
Æ 按顺序执行以下步骤。
6.4.5.3 将料车装卸装置的高度转换为 900、 930 或 950 mm
6

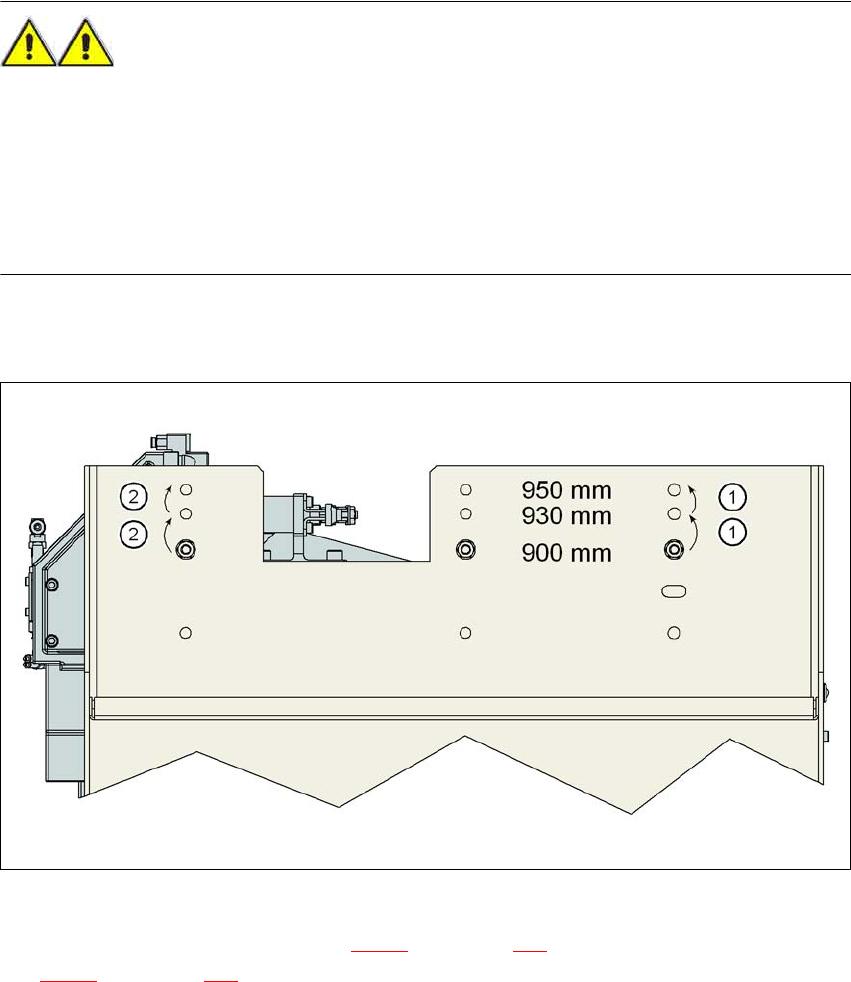

图
6.4 - 6
转换步骤的顺序
Æ 拧松两个六角套筒螺钉 M8x18（图 6.4 - 5 中的 9，第 315 页），并去除左侧和右侧导轨（图
6.4 - 5
中的 8，第 315 页）。
用户手册 SIPLACE SX4/DX4 6 贴片机扩展部件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 6.4 SIPLACE X 系列料车的装卸站
317
注意 6
升高和降低料车装卸装置时，确保不会损坏任何电缆。
Æ 拧松两个已固定的连接 （图 6.4 - 5 中的 3，第 315 页）。
Æ 拧松其他两个已固定的连接 （图 6.4 - 5 中的 2，第 315 页）。
Æ 取下两个六角螺帽 M8 和垫圈 （图 6.4 - 5 中的 4，第 315 页）。
Æ 握住料车装卸装置的侧面 （图 6.4 - 5 中的 10，第 315 页）并取下此处的两个六角套筒螺钉
M8x40。
Æ 向下一个最高的位置处转动料车装卸装置。
Æ 在此处固定侧面板。 为此可稍微拧紧螺帽。
Æ 握住料车装卸装置的 FCU（图 6.4 - 5 中的 12，第 315 页），然后取下图 6.4 - 5 中的 2，第
315
页的固定连接。
Æ 向下一个最高的位置处转动料车装卸装置。
Æ 在此处固定侧面板。
Æ 检查 2、 3 和 4 处的所有固定连接是否都已牢固拧紧。
Æ 使用六角套筒螺钉 M8x18（图 6.4 - 5 中的 9，第 315 页）拧紧左右导轨（图 6.4 - 5 中的 8，
第 315
页）。
请注意 6
如果要将料车装卸装置降低到其他高度，请按照相反顺序执行各操作。
