2 安全操作 用户手册 SIPLACE SX4/DX4
2.7 安全设备 SC.705.xx 以上软件版本 2011 年 2 月 中文版
68
2.7.2.3 功能说明
主电源开关处于 OFF （关闭）位置 （见图
2.7 - 3 中的 1，第 65 页） 2
主电源开关将电源的三相 L1、 L2、 L3 断开。
警告
即使关闭了主电源开关，下列单元仍带有潜在致命电压：
- Q1 主电源开关的电缆连接终端 L1、 L2、和 L3。
- 维护插座 X102， F1 自动断路器开关处于打开位置。
- 如果主电源开关关闭，仍带有潜在致命电压的所有单独线路呈棕色。
Æ 这些贴片机处理不当可能导致死亡、人身伤害或设备严重受损。
Æ 始终遵守适用的事故预防规定和 DIN 规定（特别是 EN60204 第 1 部分或 IEC 60204 第 1 部
分）和所在国的有关规定。
Æ 电源单元的安全门只能由具有适当资格和经过适当培训的人员打开。
ON （打开）位置上的主电源开关 2
在打开主电源开关之后，会在涌流限制器 (A2) 上显示电源电压，并且会找到 24 伏交流 / 直流转
换器。组合继电器 (K6) 上的 “电源” LED 会闪烁。控制计算机将启动，并且会提供电源电压
（悬臂轴和星型轴的中间电路电压 （260 伏和 150 伏）
Stop（停止）按钮，黑色（图 2.7 - 3 中的 2 和 7，第 65 页，以及图 2.7 - 4 中的 3 和 5，第 66 页） 2
这些按钮用于停止贴片机的运行。
Start（启动）按钮，绿色（图 2.7 - 3 中的 3 和 6，第 65 页，以及图 2.7 - 4 中的 2 和 4，第 66 页） 2
主电源开关打开后，将提示您按下 Start （启动）按钮，以启动贴片系统进行贴片作业。如果打开
保护罩或按下 EMERGENCY STOP （急停）按钮，会出现同样的提示。
元件计数器 2
可以在贴片机软件上读到贴片元件的数量 （元件计数器）。有关更多信息，请参见联机帮助。
拥有强制锁定功能的 EMERGENCY STOP （急停）按钮 （图 2.7 - 3 中的 5，第 65 页，以及图 2.7 -
4 中的 1，第 66 页） 2
Emergency stop （急停）按钮为红色，按下时锁定在 ON （开）位置上。按下 EMERGENCY
STOP （急停）按钮时，安全电路的开关触点打开，组合继电器 (K6) 触发。悬臂轴的连接电压
（直流 260 伏）和星形轴的连接电压 （直流 150 伏）被断开。 DP 轴 和 Z 轴的伺服放大器仍使用
用户手册 SIPLACE SX4/DX4 2 安全操作
SC.705.xx 以上软件版本 2011 年 2 月 中文版 2.7 安全设备
69
直流 42 伏供电。 EMERGENCY STOP （急停）按钮的信号触点打开，屏幕上出现
“EMERGENCY STOP pressed （急停按钮被按下）”消息。禁用下列组件：
- PCB 传送导轨
- PCB 夹紧
- 宽度调整
- PCB 顶杆
- 供料器控制装置
- 料带切割器的安全阀
请注意
贴片中断后，只要贴片机能够重新正常运行，则贴片操作既可以继续进行也可以取消。 2
保护罩开关 1 到 4 （图 2.7 - 5 中的 1 到 4，第 67 页） 2
这些开关用于检查保护罩是否已关闭。如果它们已经关闭，则 EMERGENCY STOP （急停）触
点和信号触点断路。如果有一个保护罩打开， EMERGENCY STOP （急停）触点和信号触点将
打开。个别元件 （被禁用或仍然启用）（见图 2.7 - 8
，第 74 页）将关闭。
2 安全操作 用户手册 SIPLACE SX4/DX4
2.7 安全设备 SC.705.xx 以上软件版本 2011 年 2 月 中文版
70

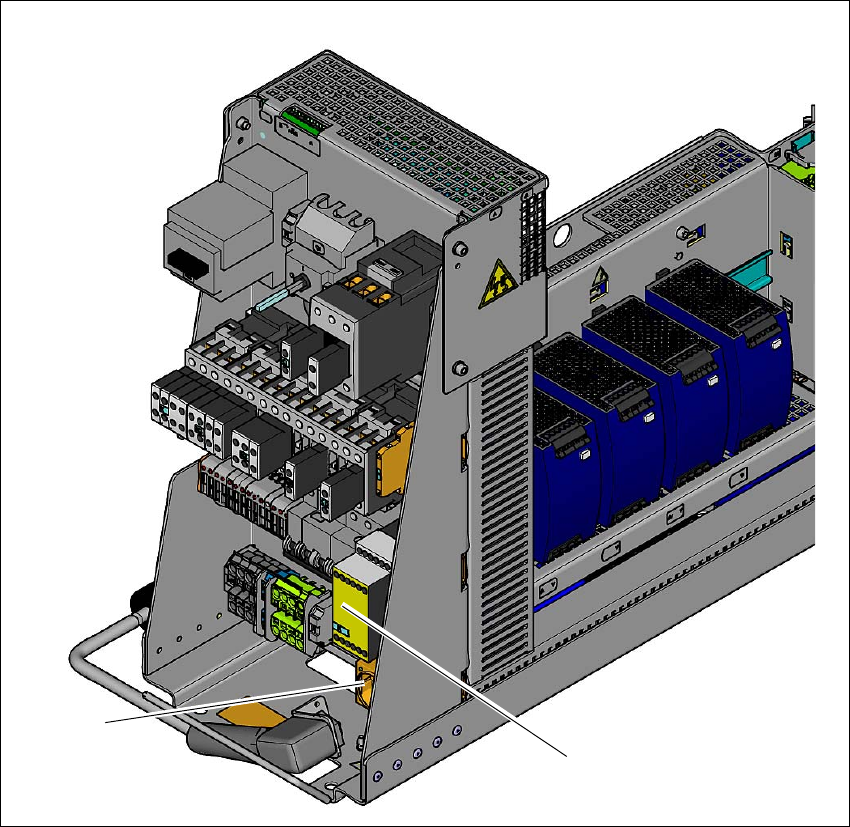

2.7.3 组合继电器和维护插座的位置
2
图
2.7 - 6
组合继电器和维护插座的位置
2
(1) 组合继电器
(2) 维护插座
(2)
(1)
