MODEL TIM-5100
0008-001
本体電装部 MACHINE ELECTRICAL SECTION

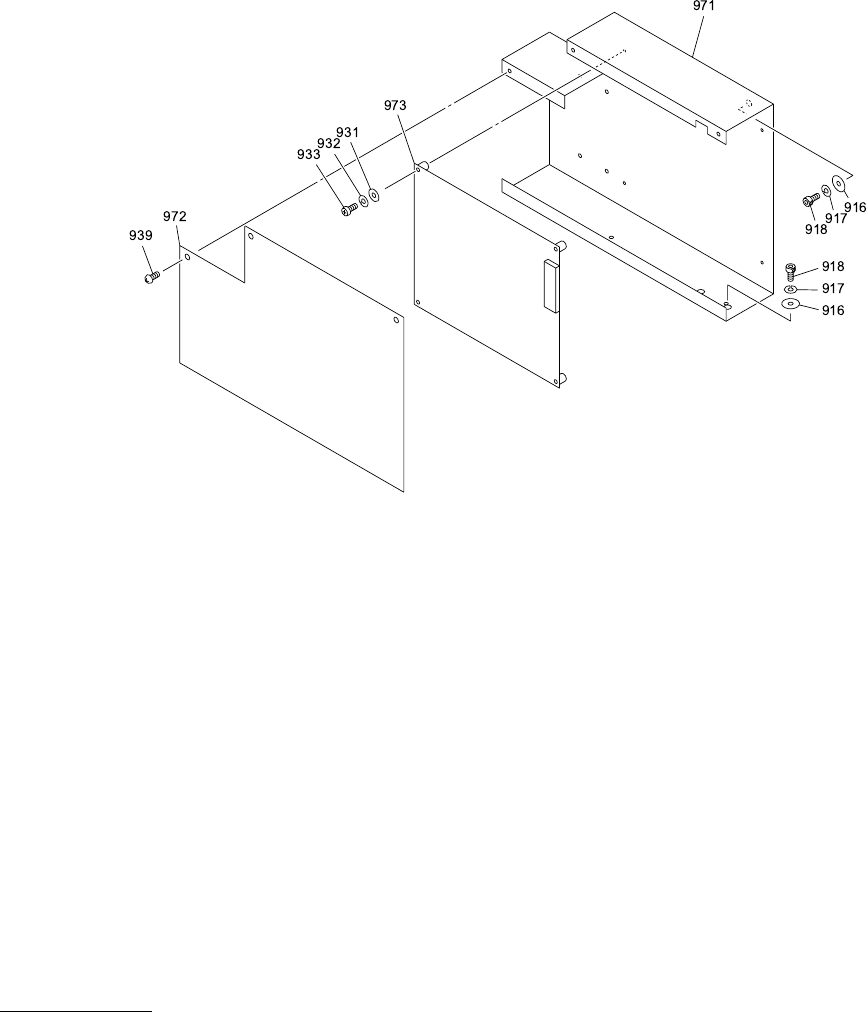

Fig. BB-10 メカ配線ボード４ Machine Wiring Board 4
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
BB-10
916 630 001 0220 WASHER 3 BW5
917 411 141 6705 WASHER SPR 5 3 SW5
918 630 000 7756 BOLT,HEX-SCT 3 M5X12
931 411 119 1909 WASHER V 3X7X0.5 4 FW3 F
932 411 086 4408 WASHER SPR 3 4 SW3 F
933 411 113 0700 SCR PAN 3X16 4 M3X16 PAN
939 411 051 1708 SCR TRS 4X6 4 M4X6 TRS
971 630 085 2400 BOX 1 741BB-11V-075
972 630 084 3033 COVER 1 741BB-11V-070
973 630 052 3010 P.C.B,MOUNT(MEKAHAI) 1 741BB-11U-051
MODEL TIM-5100
0008-001
制御ボックス部 CONTROL BOX SECTION

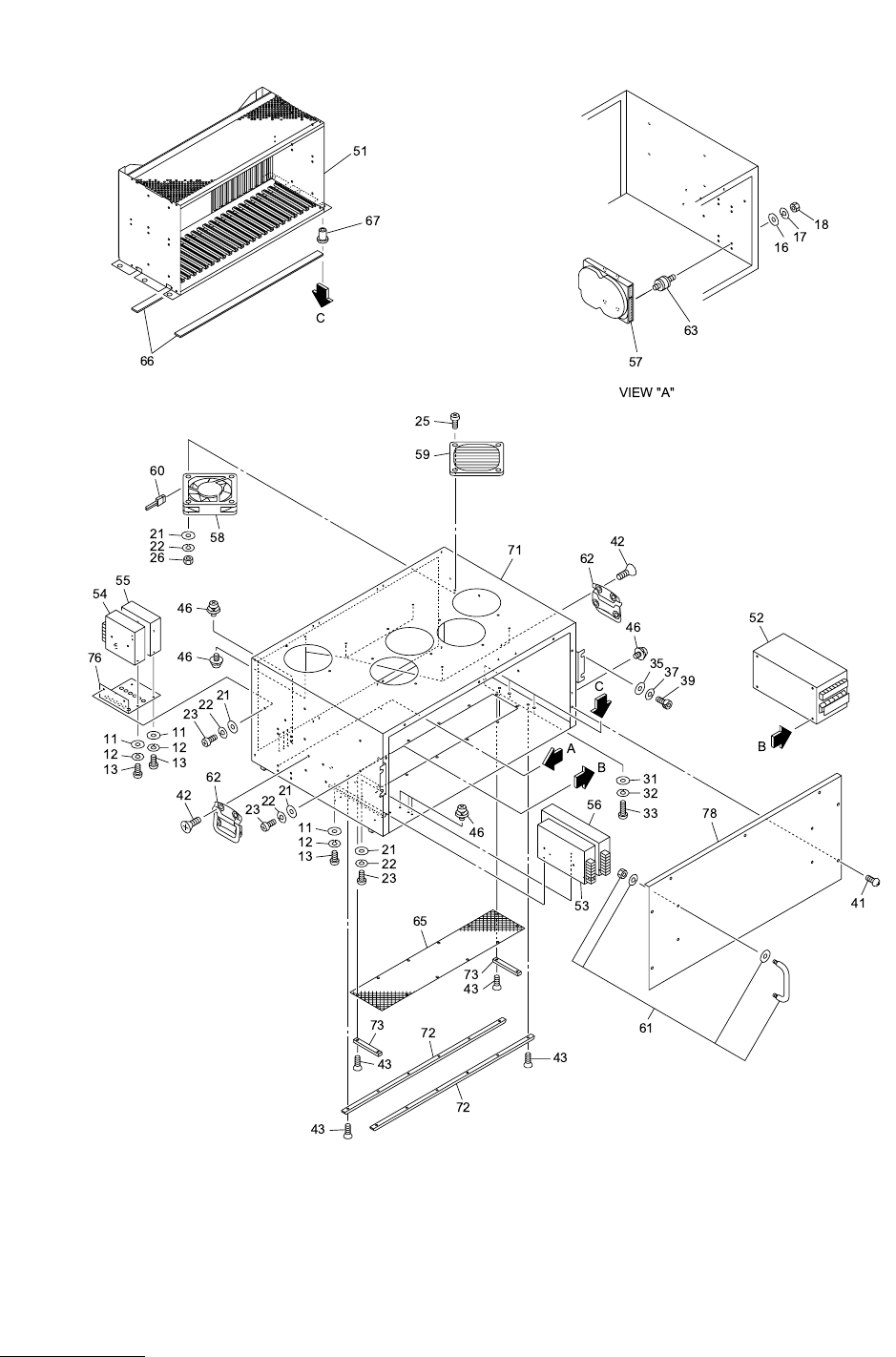

Fig. BC-1 制御ボックス（１） Control Box (1)
