MODEL TIM-5100 0008-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE BC-4 310 41 1 034 7208 SCR FL T 3X8 7 M3X8 FL T 31 1 41 1 1 19 1909 W ASHER V 3X7X0.5 4 FW3 F 312 41 1 086 4408 W ASHER SPR 3 4 SW3 F 313 41 1 042…
MODEL TIM-5100
0008-001
制御ボックス部 CONTROL BOX SECTION

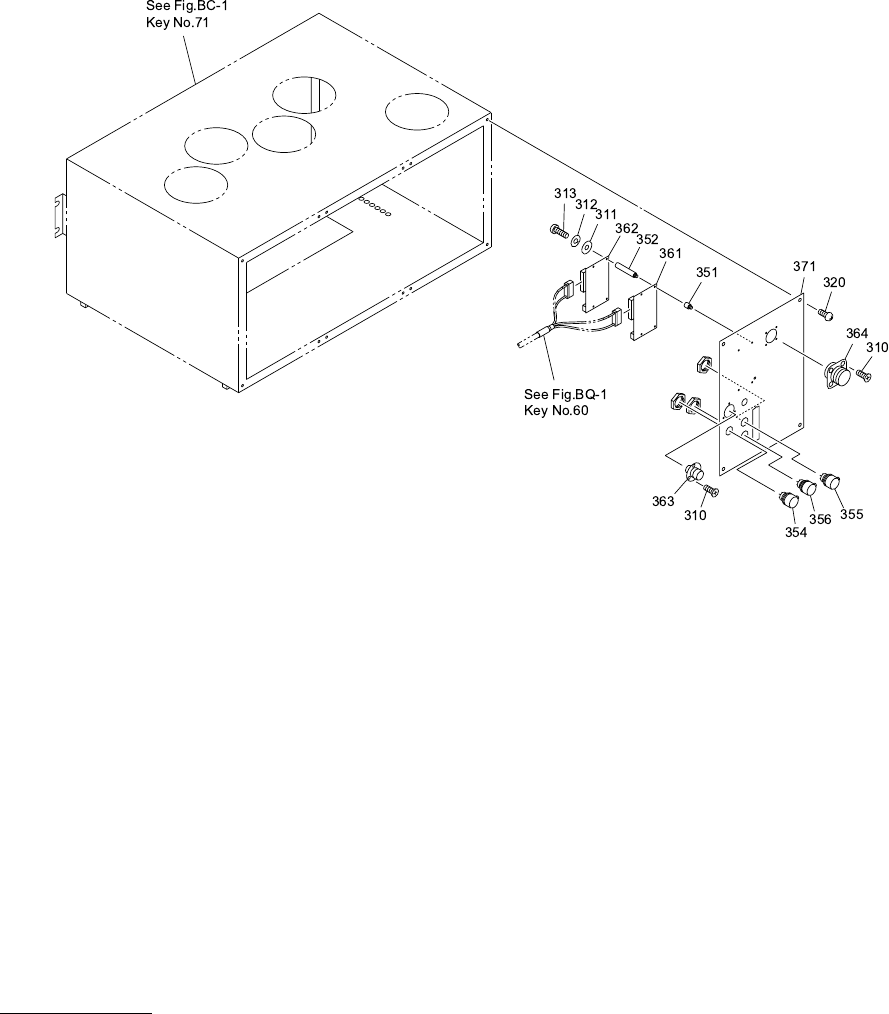

Fig. BC-4 制御ボックスＳＤＳ Control Box SDS
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
BC-4
310 411 034 7208 SCR FLT 3X8 7 M3X8 FLT
311 411 119 1909 WASHER V 3X7X0.5 4 FW3 F
312 411 086 4408 WASHER SPR 3 4 SW3 F
313 411 042 0703 SCR PAN 3X8 4 M3X8 PAN
320 411 113 7501 SCR TRS 4X10 4 M4X10 TRS
351 630 069 1061 ACCESSORY,P.C.B 4 741BC-11D-351
352 630 069 1078 ACCESSORY,P.C.B 4 741BC-11D-352
354 630 049 5218 CONNECTOR 1 741BC-11D-354
355 630 069 9630 CONNECTOR 1 741BC-11D-355
356 630 069 9647 CONNECTOR 2 741BC-11D-356
361 630 071 2537 UNIT,I/O 1 741BC-11D-551
362 630 071 2544 UNIT,I/O 1 741BC-11D-552
363 630 049 3306 CONNECTOR 1 741BC-11D-259
364 630 054 8747 CONNECTOR 1 741BC-11D-260
371 630 073 2726 PANEL(R) 1 741BC-11V-080
MODEL TIM-5100
0008-001
制御ボックス部 CONTROL BOX SECTION
Fig. BC-5 制御ボックス配線ボード Control Box Wiring Board
