MODEL TIM-5100 0008-001 制御ボックス部 CONTROL BOX SECTION Fig. BC-6 コネクタ取付板 Connector Bracket
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
BC-5
411 411 119 1909 WASHER V 3X7X0.5 16 FW3 F
412 411 086 4408 WASHER SPR 3 16 SW3 F
413 411 113 0700 SCR PAN 3X16 8 M3X16 PAN
414 411 054 6809 NUT HEX 3 8 M3 F
420 411 113 7501 SCR TRS 4X10 4 M4X10 TRS
452 630 070 2446 ACCESSORY,P.C.B 8 741BC-11D-452
462 630 078 5487 P.C.B,MOUNT(CONNECTOR) 1 741BC-11U-861
471 630 071 3978 PANEL(C) 1 741BC-11V-171
MODEL TIM-5100
0008-001
制御ボックス部 CONTROL BOX SECTION

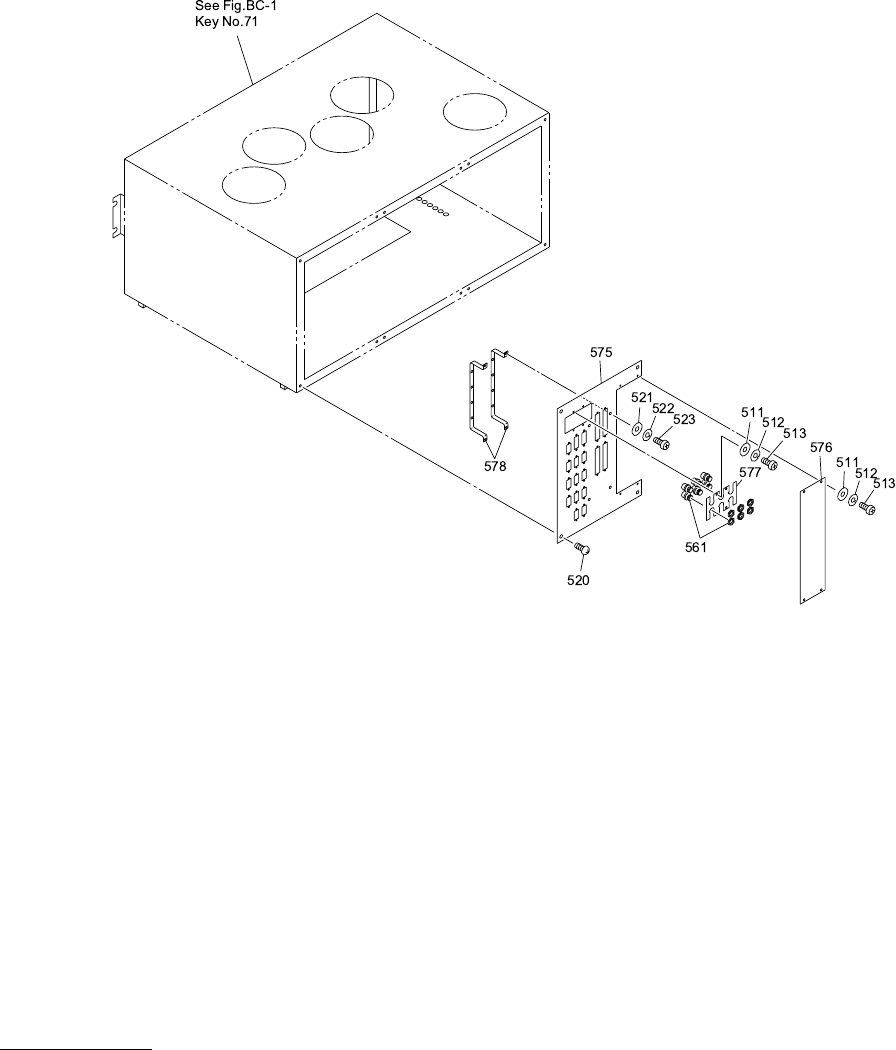

Fig. BC-6 コネクタ取付板 Connector Bracket
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
BC-6
511 411 119 1909 WASHER V 3X7X0.5 8 FW3 F
512 411 086 4408 WASHER SPR 3 8 SW3 F
513 411 041 8908 SCR PAN 3X6 8 M3X6 PAN
520 411 113 7501 SCR TRS 4X10 4 M4X10 TRS
521 411 119 2104 WASHER V 4X9X0.8 8 FW4 F
522 411 008 1706 WASHER SPR 4 8 SW4 F
523 411 043 5004 SCR PAN 4X8 8 M4X8 PAN
561 630 004 5239 CONNECTOR 6 741BC-11D-451
575 630 084 3224 PANEL(L) 1 741BC-11V-175
576 630 084 3231 PANEL 1 741BC-11V-176
577 630 084 3248 PANEL 1 741BC-11V-177
578 630 084 3255 BRACKET 2 741BC-11V-271
