MODEL TIM-5100 0008-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE BC-9 851 630 077 7031 P .C.B,MOUNT(SDS-VME-I/F) 1 741BC-1 1U-851 852 630 076 0613 P .C.B,MOUNT(SRAM 4M) 1 741BC-1 1U-852 853 630 052 2822 P .C.B,M…
MODEL TIM-5100
0008-001
制御ボックス部 CONTROL BOX SECTION

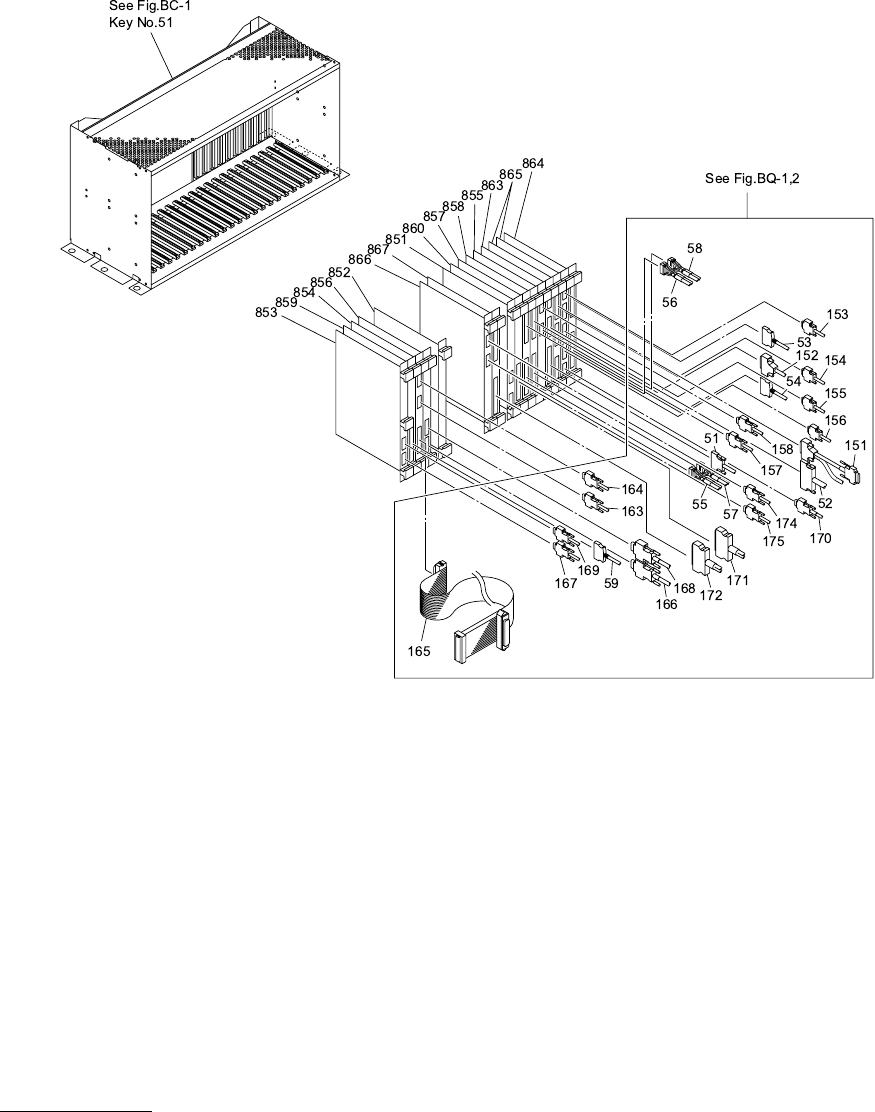

Fig. BC-9 制御基板レイアウト Control P.C.B Layout
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
BC-9
851 630 077 7031 P.C.B,MOUNT(SDS-VME-I/F) 1 741BC-11U-851
852 630 076 0613 P.C.B,MOUNT(SRAM 4M) 1 741BC-11U-852
853 630 052 2822 P.C.B,MOUNT(SERIAL 2CH) 1 741BC-11U-853
854 630 065 8644 P.C.B,MOUNT(CPU1) 1 741BC-11U-854
855 630 065 8651 P.C.B,MOUNT(CPU2) 1 741BC-11U-855
856 630 074 3807 P.C.B,MOUNT(CRT) 1 741BC-11U-856
857 630 086 4618 P.C.B,MOUNT(MOTOR CONT4) 1 741BC-11U-857
858 630 086 4625 P.C.B,MOUNT(MOTOR CONT4) 1 741BC-11U-858
859 630 075 0393 P.C.B,MOUNT(MOTOR CONT4) 1 741BC-11U-859
860 630 083 1023 P.C.B,MOUNT(MOTOR CONT4) 1 741BC-11U-860
863 630 082 6173 P.C.B,MOUNT(INTERLOCK) 1 741BC-11U-863
864 630 052 2815 P.C.B,MOUNT(I/O) 1 741BC-11U-864
865 630 074 0608 P.C.B,MOUNT(RECOG) 1 741BC-11U-865
866 630 074 5214 P.C.B,MOUNT(CPU3) 1 741BC-11U-866
867 630 087 3559 P.C.B,MOUNT 1 741BC-11U-867
MODEL TIM-5100
0008-001

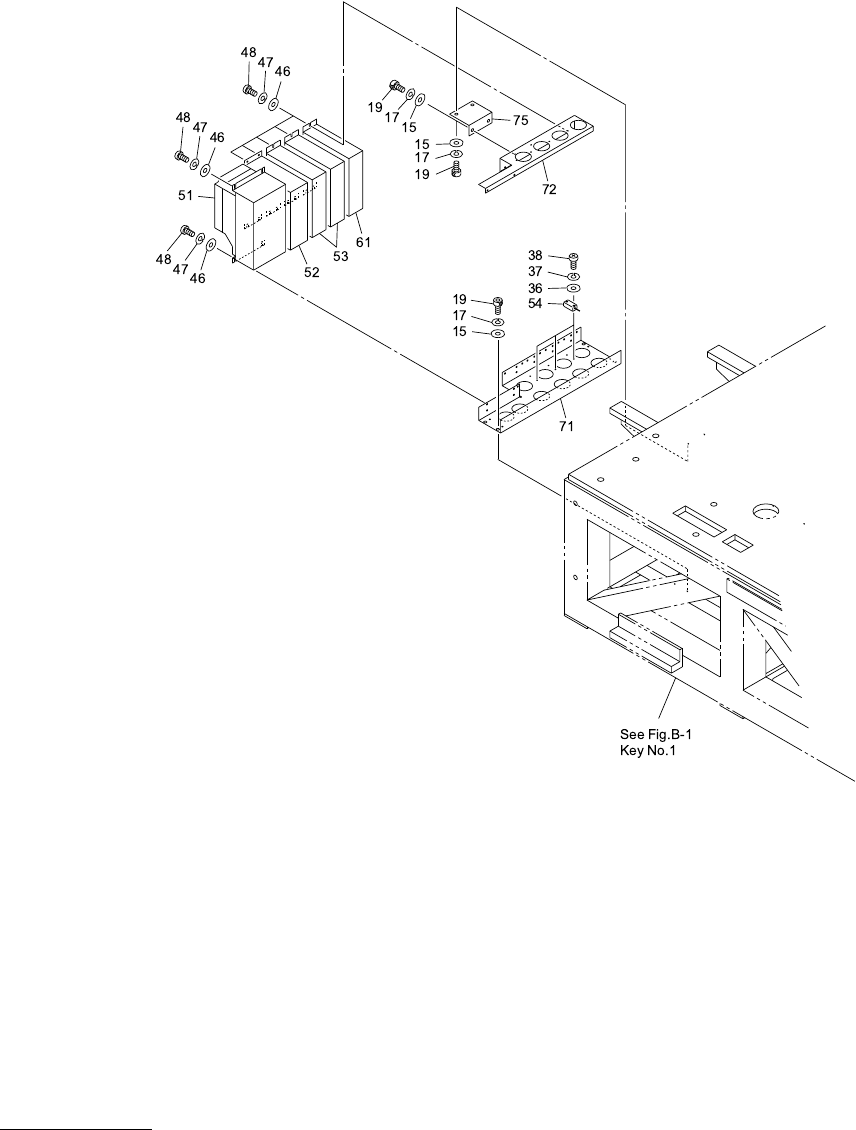

ドライバ部 DRIVER SECTION
Fig. BD-1 ドライバＡレイアウト Driver A Layout
