MODEL TIM-5100 0008-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE BQ-2 151 630 071 9970 CORD 1 741BQ-1 1D-151 152 630 071 9987 CORD 1 741BQ-1 1D-152 153 630 088 2438 CORD 1 741BQ-1 1D-153 154 630 088 2421 CORD 1 …
MODEL TIM-5100
0008-001
制御ボックス配線部 CONTROL BOX WIRING SECTION
Fig. BQ-2 制御ボックス配線（２） Control Box Wiring (2)
165
171
172
158
164
163
169
167
157
174
175
172
171
156
155
154
153
168
166
170
152
See Fig.BC-1
Key No.71
See Fig.BC-4
Key No.371
See Fig.BC-6
Key No.575
159
151
See Fig.BC-6
Key No.577
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
BQ-2
151 630 071 9970 CORD 1 741BQ-11D-151
152 630 071 9987 CORD 1 741BQ-11D-152
153 630 088 2438 CORD 1 741BQ-11D-153
154 630 088 2421 CORD 1 741BQ-11D-154
155 630 088 2414 CORD 1 741BQ-11D-155
156 630 088 2407 CORD 1 741BQ-11D-156
157 630 075 2991 CORD 1 741BQ-11D-157
158 630 075 3004 CORD 1 741BQ-11D-158
159 630 048 2423 CORD 2 741BQ-11D-159
163 630 075 2953 CORD 1 741BQ-11D-063
164 630 075 2960 CORD 1 741BQ-11D-064
165 630 070 7427 CORD 1 741BQ-11D-065
166 630 075 2786 CORD 1 741BQ-11D-066
167 630 075 2977 CORD 1 741BQ-11D-067
168 630 075 2793 CORD 1 741BQ-11D-068
169 630 075 2984 CORD 1 741BQ-11D-069
170 630 075 4193 CORD 1 741BQ-11D-070
171 630 075 2816 CORD 1 741BQ-11D-251
172 630 075 2830 CORD 1 741BQ-11D-351
174 630 075 2854 CORD 1 741BQ-11D-353
175 630 075 2861 CORD 1 741BQ-11D-354
MODEL TIM-5100
0008-001
前後工程Ｉ / Ｆ PREVIOUS/NEXT WORK PROCESS I/F

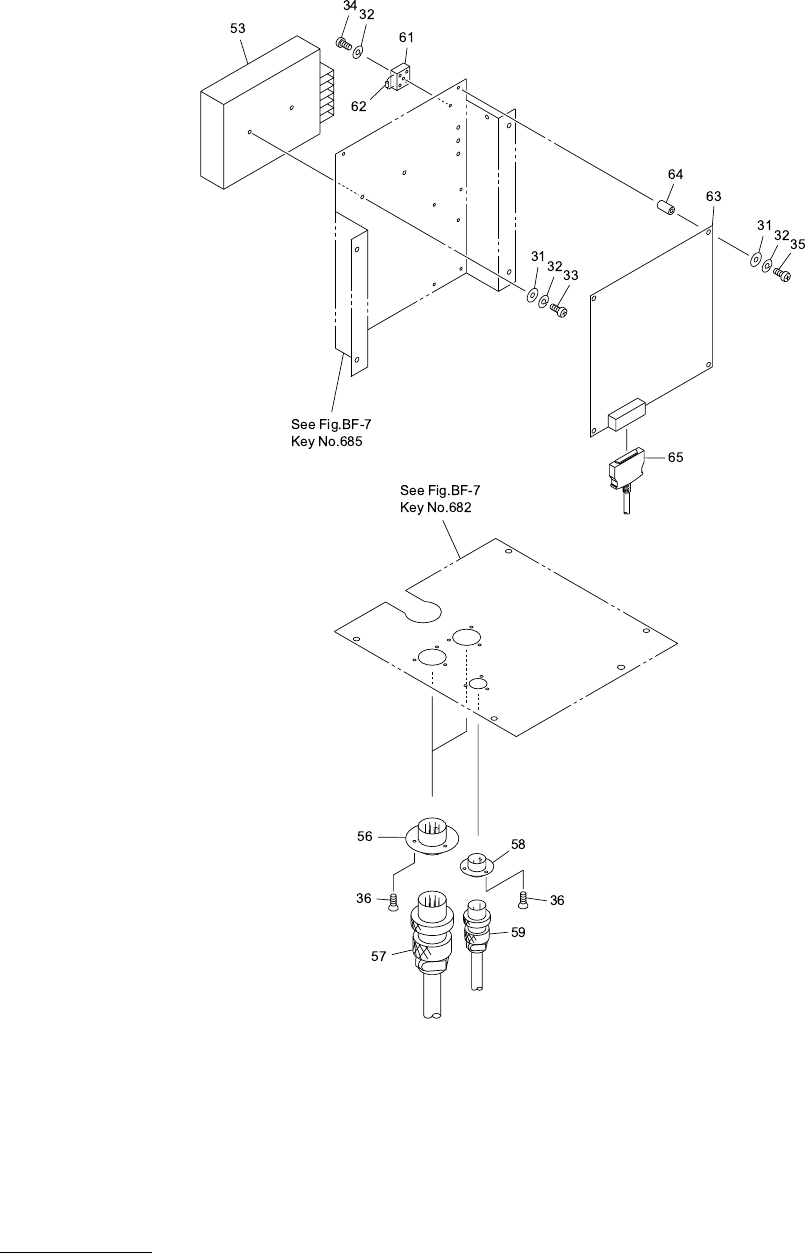

Fig. BR-1 電源４ ボックス底面 Power Supply 4 Box Lower
