MODEL TIM-5100 0008-001 2 ビームＸＹ部 2-BEAM XY SECTION Fig. C-6 ボールネジカバー Ball Screw Cover
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
C-5
401 630 073 8957 PLATE 2 741C--11B-401
402 630 073 8964 PLATE 2 741C--11B-402
403 630 085 0079 PLATE 2 741C--11B-403
405 630 074 2657 BRACKET 2 741C--11B-405
406 630 085 8525 COVER 2 741C--11B-406
407 630 085 0130 COVER 2 741C--11B-407
409 630 085 0116 BRACKET 2 741C--11B-409
411 630 005 2732 AIR LINE EQPT 2 741C--11H-411
412 630 069 9876 SOLENOID VALVE 2 741C--11H-412
413 630 085 0505 BRACKET 2 741CB-11U-173
414 630 085 0109 COVER 2 741C--11B-414
415 630 006 0218 ACCESSORY,P.C.B 16 741C--11H-415
416 630 085 1748 ACCESSORY,P.C.B 8 741C--11H-416
417 630 009 2400 PIPE FITTINGS 4 741C--11H-418
418 630 070 9919 PIPE FITTINGS 10 741C--11H-417
419 630 051 9556 AIR LINE EQPT 2 741C--11H-419
420 630 069 9456 PIPE FITTINGS 2 741C--11H-420
421 630 071 0861 PLATE 2 741B--11B-015
422 630 071 5200 COVER 2 741B--11B-016
451 630 053 1664 UNIT,DRIVER 4 741CB-11D-251
452 630 078 6927 P.C.B,MOUNT(PMD-MOTHER) 2 741CB-11U-051
453 630 074 5122 P.C.B,MOUNT(SDS-DIN) 4 741CB-11U-253
460 630 089 3366 P.C.B,MOUNT(DC CONVERTER) 2 741CB-11U-259
462 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
463 411 141 3001 WASHER SPR 6 4 SW6
464 630 000 7862 BOLT,HEX-SCT 4 M6X10
465 411 141 4107 WASHER V 5X10X1 42 FW5
466 411 141 6705 WASHER SPR 5 42 SW5
467 630 000 7763 BOLT,HEX-SCT 2 M5X16
468 630 000 7756 BOLT,HEX-SCT 8 M5X12
469 630 000 7749 BOLT,HEX-SCT 32 M5X10
471 411 141 4008 WASHER V 4X9X0.8 56 FW4
472 411 141 2905 WASHER SPR 4 56 SW4
473 630 000 7718 BOLT,HEX-SCT 8 M4X45
474 630 000 7633 BOLT,HEX-SCT 14 M4X12
475 630 000 7626 BOLT,HEX-SCT 26 M4X10
476 630 000 7619 BOLT,HEX-SCT 4 M4X8
477 411 113 7501 SCR TRS 4X10 14 M4X10 TRS
478 630 000 7664 BOLT,HEX-SCT 4 M4X20
481 411 141 3902 WASHER V 3X7X0.5 24 FW3
482 411 141 2806 WASHER SPR 3 24 SW3
483 411 041 8908 SCR PAN 3X6 24 M3X6 PAN
MODEL TIM-5100
0008-001
2 ビームＸＹ部 2-BEAM XY SECTION

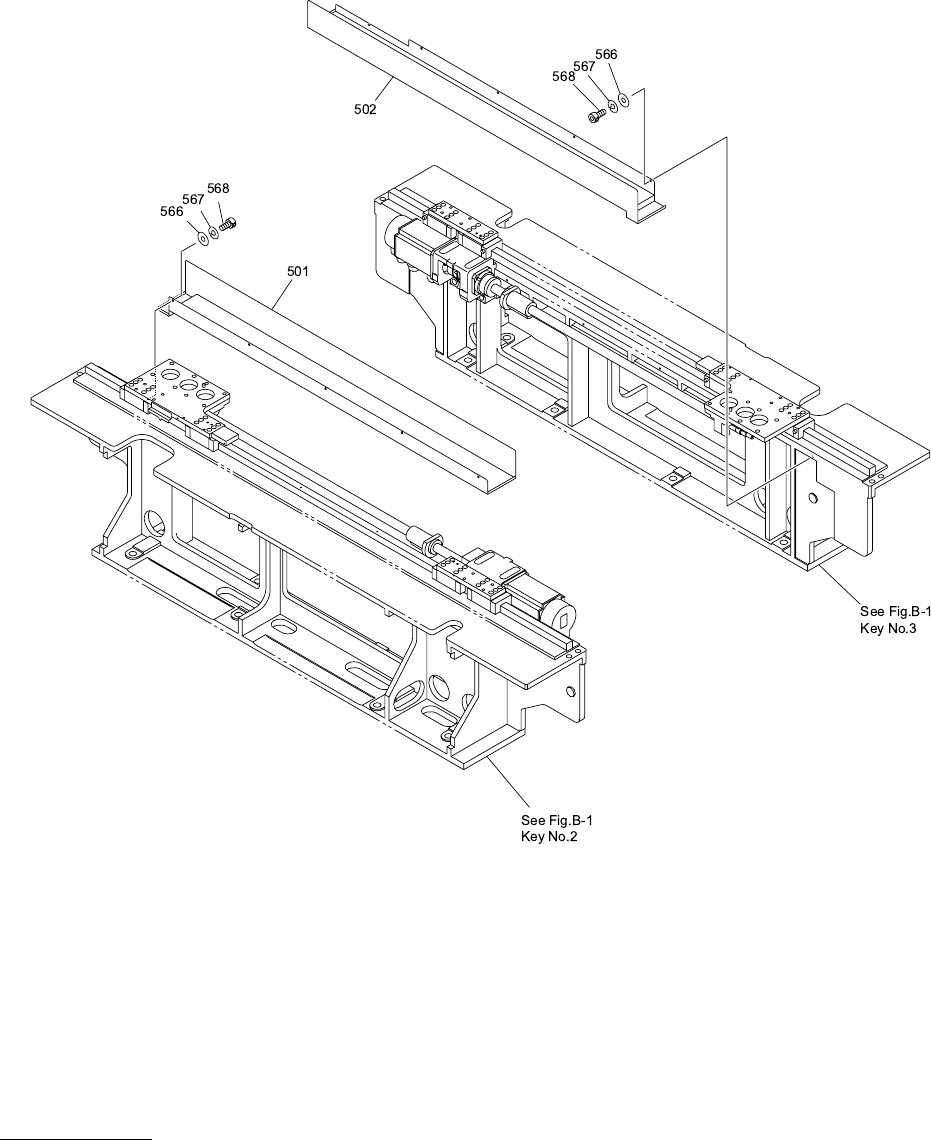

Fig. C-6 ボールネジカバー Ball Screw Cover
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
C-6
501 630 069 0071 COVER(L) 1 741C--11B-501
502 630 076 8992 COVER 1 741C--11B-502
566 411 141 4008 WASHER V 4X9X0.8 10 FW4
567 411 141 2905 WASHER SPR 4 10 SW4
568 630 000 7619 BOLT,HEX-SCT 10 M4X8
