MODEL TIM-5100 0008-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE G-2 101 630 076 5304 SENSOR,PELEC 4 741G--1 1H-101 102 630 000 5271 LIGHTING UNIT 2 741G--1 1H-102 102 -01 630 005 4286 LAMP 1 103 630 086 4632 P …
MODEL TIM-5100
0008-001
カバー部 COVER SECTION

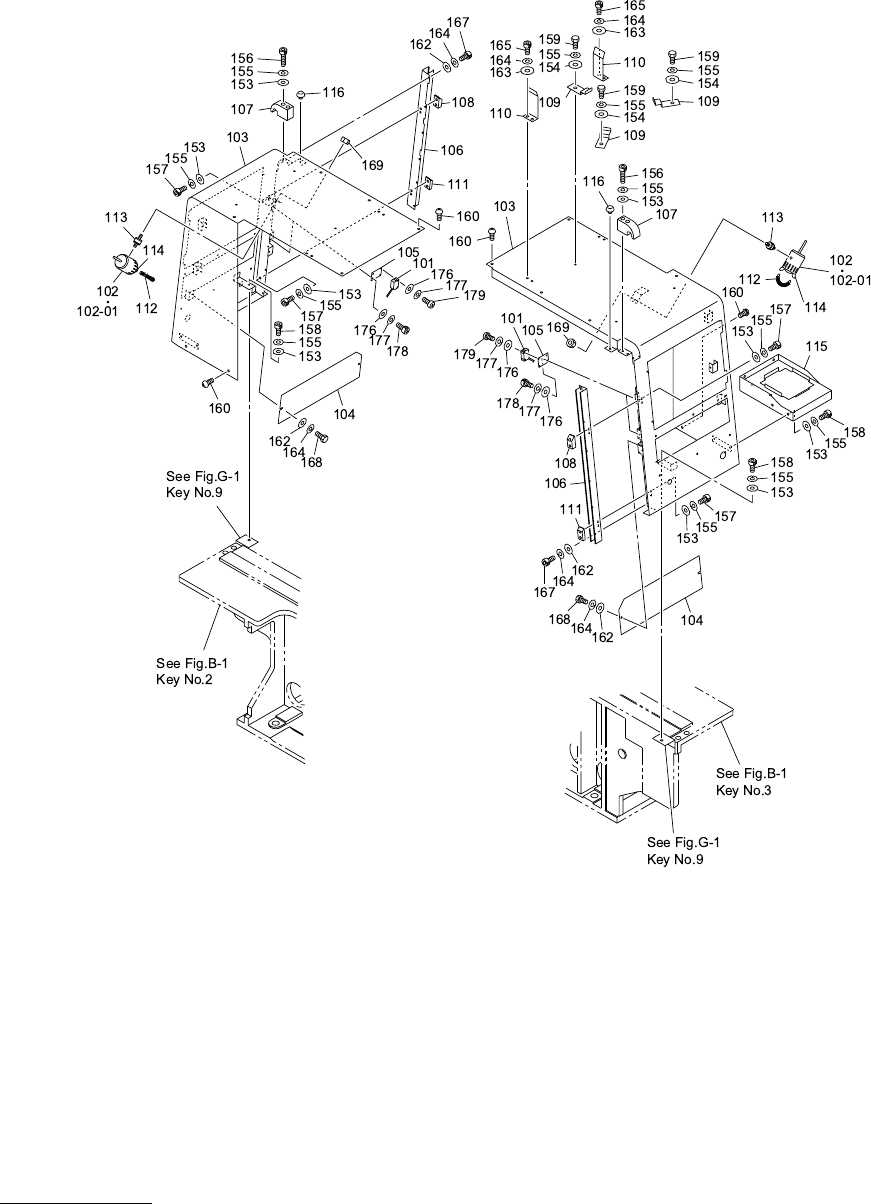

Fig. G-2 カバー（右） Cover (R)
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
G-2
101 630 076 5304 SENSOR,PELEC 4 741G--11H-101
102 630 000 5271 LIGHTING UNIT 2 741G--11H-102
102 -01 630 005 4286 LAMP 1
103 630 086 4632 PANEL 2 741G--11B-103
104 630 086 4694 PLATE 2 741G--11B-104
105 630 086 4878 PLATE 4 741G--11B-105
106 630 085 8006 GUIDE 2 741G--11H-106
107 630 085 8020 BLOCK,LOCATE 2 741G--11B-107
108 630 085 8044 BLOCK,LOCATE 2 741G--11B-108
109 630 085 7948 BRACKET 3 741G--11B-109
110 630 085 8068 SUPPORT 2 741G--11H-110
111 630 085 8051 BLOCK,LOCATE 2 741G--11H-111
112 630 001 8080 SPRING,TENSION 2 741G--11B-112
113 630 003 6916 MECH PARTS(RUBBER DAMPER) 2 741G--11H-113
114 630 077 1688 RING 4 741G--11H-114
115 630 073 3297 BRACKET 1 741G--11B-115
116 630 078 5418 MECH PARTS(RUBBER CUSION) 2 741G--11H-321
153 411 141 4107 WASHER V 5X10X1 16 FW5
154 630 001 0220 WASHER 3 BW5
155 411 141 6705 WASHER SPR 5 19 SW5
156 630 000 7817 BOLT,HEX-SCT 4 M5X40
157 630 000 7756 BOLT,HEX-SCT 8 M5X12
158 630 000 7749 BOLT,HEX-SCT 4 M5X10
159 411 140 4900 BOLT HEX 5X12 3 M5X12 HEX
160 411 113 9109 SCR TRS 5X10 12 M5X10 TRS
162 411 141 4008 WASHER V 4X9X0.8 16 FW4
163 630 001 0213 WASHER 4 BW4
164 411 141 2905 WASHER SPR 4 20 SW4
165 630 000 7626 BOLT,HEX-SCT 4 M4X10
167 630 000 7619 BOLT,HEX-SCT 12 M4X8
168 411 140 4702 BOLT HEX 4X10 2 M4X10 HEX
169 411 141 0307 NUT HEX 4 2 M4
176 411 141 3902 WASHER V 3X7X0.5 8 FW3
177 411 141 2806 WASHER SPR 3 8 SW3
178 630 000 7503 BOLT,HEX-SCT 4 M3X6
179 411 042 0703 SCR PAN 3X8 4 M3X8 PAN
MODEL TIM-5100
0008-001
カバー部 COVER SECTION

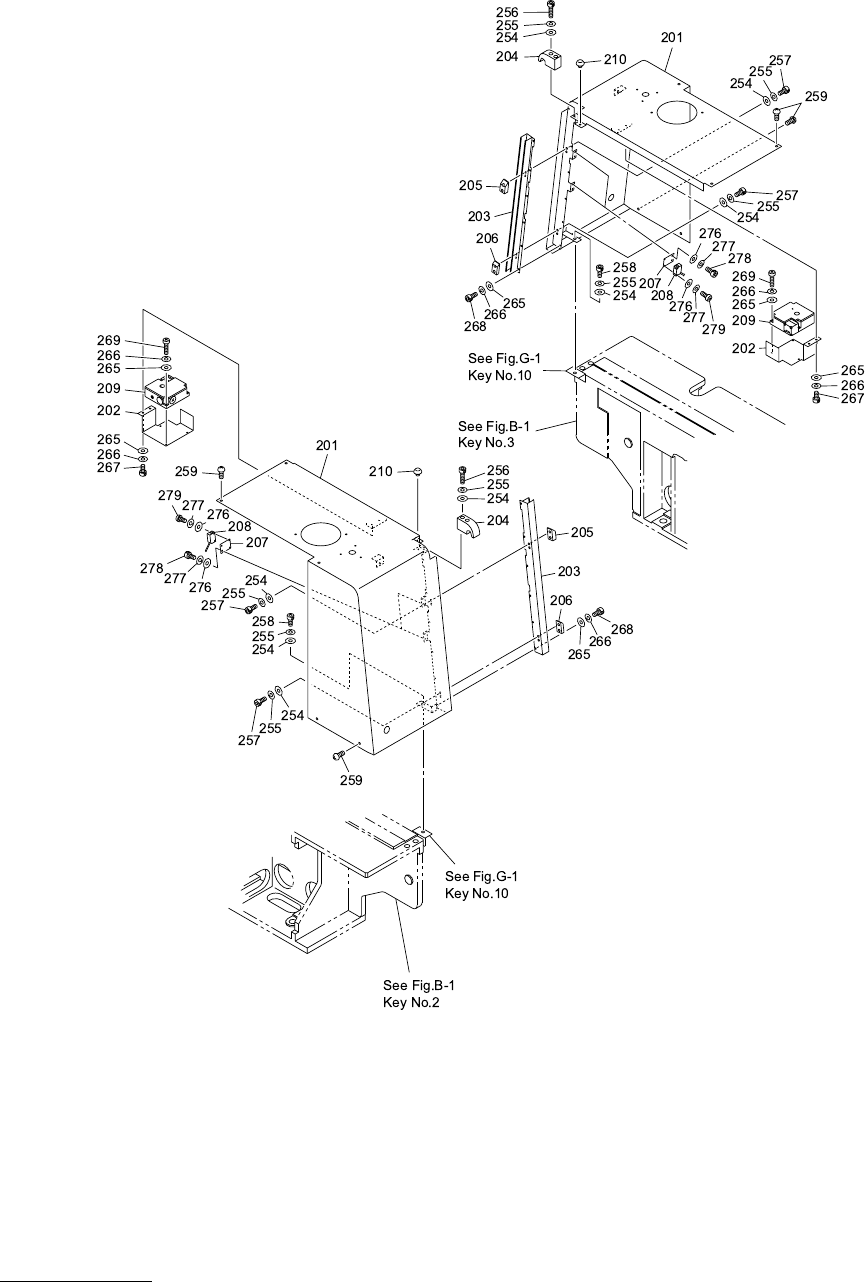

Fig. G-3 カバー（左） Cover (L)
