MODEL TIM-5100 0008-001 コンベア部 CONVEYAR SECTION Fig. N-3 コンベア （左） Conveyor (L)
MEMO
MODEL TIM-5100
0008-001
コンベア部 CONVEYAR SECTION

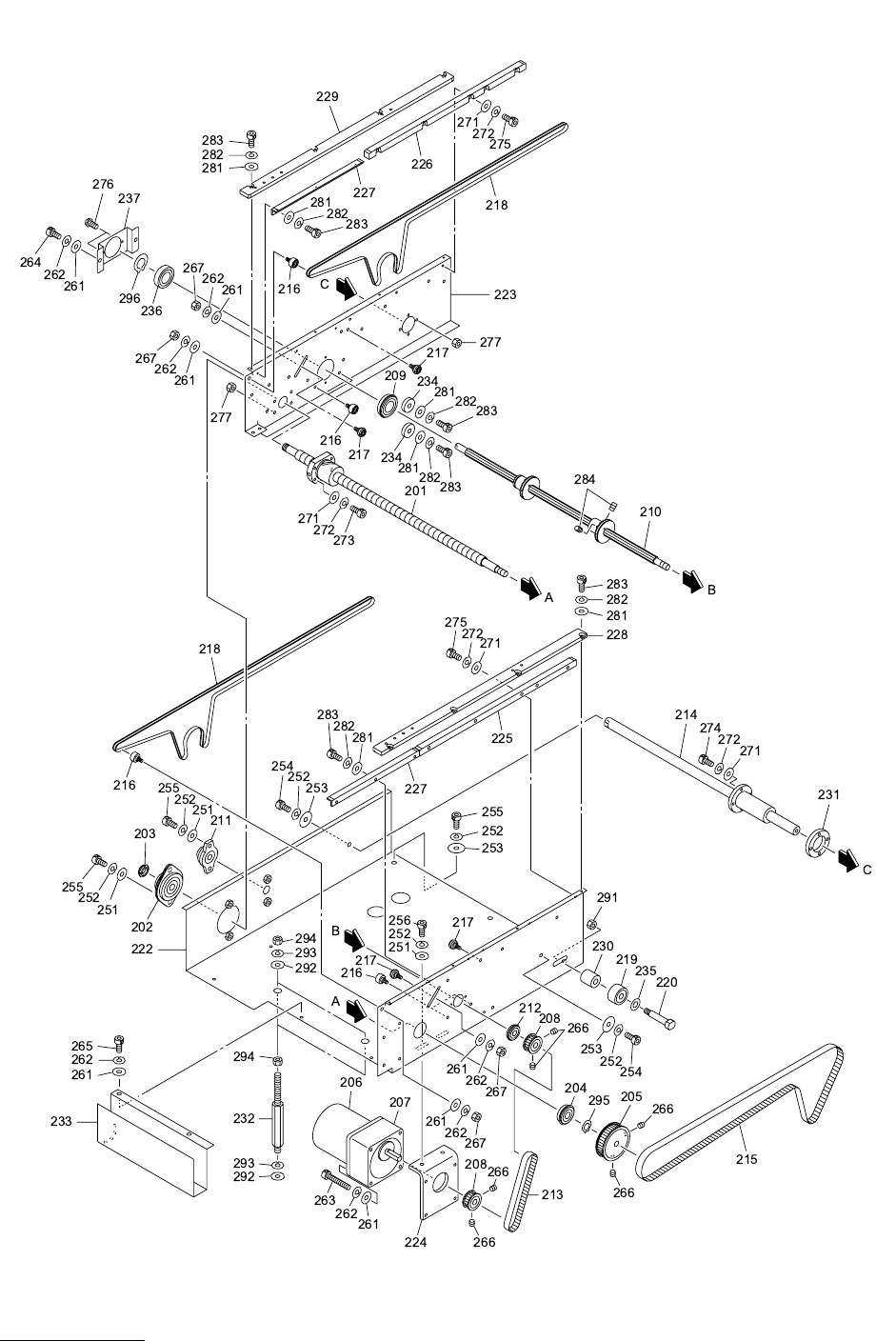

Fig. N-3 コンベア（左） Conveyor (L)
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
N-3
201 630 083 5809 BALL SCREW 1 741N--11H-201
202 630 031 0566 BEARING,UNIT 1 741N--11H-202
203 630 031 0573 NUT 1 741N--11H-203
204 630 001 1432 BEARING,RADIAL 1 741N--11H-204
205 630 069 1825 PULLEY,TIMING 1 741N--11H-205
206 630 069 3782 MOTOR,REVERSIBLE 1 741N--11H-206
207 630 069 3799 GEAR,REDUCTION 1 741N--11H-207
208 630 069 1795 PULLEY,TIMING 2 741N--11H-208
209 630 001 1531 BEARING,RADIAL 1 741N--11H-209
210 630 084 9189 GUIDE,SLIDE 1 741N--11H-210
211 630 008 5303 BEARING,UNIT 1 741N--11H-211
212 630 032 5218 BEARING,RADIAL 1 741N--11H-212
213 630 083 7230 BELT,TIMING 1 741N--11H-213
214 630 083 4642 BUSH,BALL 1 741N--11H-214
215 630 083 6226 BELT,TIMING 1 741N--11H-215
216 630 069 5373 PULLEY,FLAT 6 741N--11H-216
217 630 069 5380 PULLEY,FLAT 4 741N--11H-217
218 630 091 2463 BELT,FLAT 2 741N--11H-218
219 630 083 8398 CAM FOLLOWER 1 741N--11H-219
220 630 083 7131 PIN,HINGE 1 741N--11B-220
222 630 086 8029 BASE 1 741N--11B-222
223 630 086 8036 BASE 1 741N--11B-223
224 630 083 8763 BRACKET 1 741N--11B-224
225 630 084 9462 GUIDE 1 741N--11B-225
226 630 084 9479 GUIDE 1 741N--11B-226
227 630 083 9777 GUIDE 2 741N--11B-227
228 630 084 9448 GUIDE 1 741N--11B-228
229 630 084 9455 GUIDE 1 741N--11B-229
230 630 083 8770 SPACER 1 741N--11B-230
231 630 084 5594 SPACER 1 741N--11B-231
232 630 083 7858 ROD 2 741N--11B-232
233 630 087 3580 COVER 1 741N--11B-233
234 630 084 1374 WASHER 2 741N--11B-234
235 630 084 1275 WASHER 1 741N--11B-235
236 630 006 9044 BEARING,RADIAL 1 741N--11H-236
237 630 085 0734 PLATE,LOCATE 1 741N--11B-237
251 411 141 4305 WASHER V 6X12.5X1.6 6 FW6
252 411 141 3001 WASHER SPR 6 7 SW6
253 630 001 0237 WASHER 1 BW6
254 630 000 7893 BOLT,HEX-SCT 1 M6X20
255 630 000 7886 BOLT,HEX-SCT 4 M6X16
256 630 000 7879 BOLT,HEX-SCT 2 M6X12
257 411 141 0703 NUT HEX 6 4 M6
261 411 141 4107 WASHER V 5X10X1 12 FW5
262 411 141 6705 WASHER SPR 5 6 SW5
263 630 000 7831 BOLT,HEX-SCT 4 M5X50
264 630 000 7770 BOLT,HEX-SCT 2 M5X20
265 630 000 7732 BOLT,HEX-SCT 2 M5X8
266 630 000 8951 SET SCREW 4 M5X8 SET
267 411 141 0505 NUT HEX 5 4 M5
