MODEL TIM-5100 0008-001 コンベア部 CONVEYOR SECTION Fig. N-5 位置決めシュ－ト Locating Chute

MEMO

MODEL TIM-5100

0008-001

コンベア部 CONVEYOR SECTION

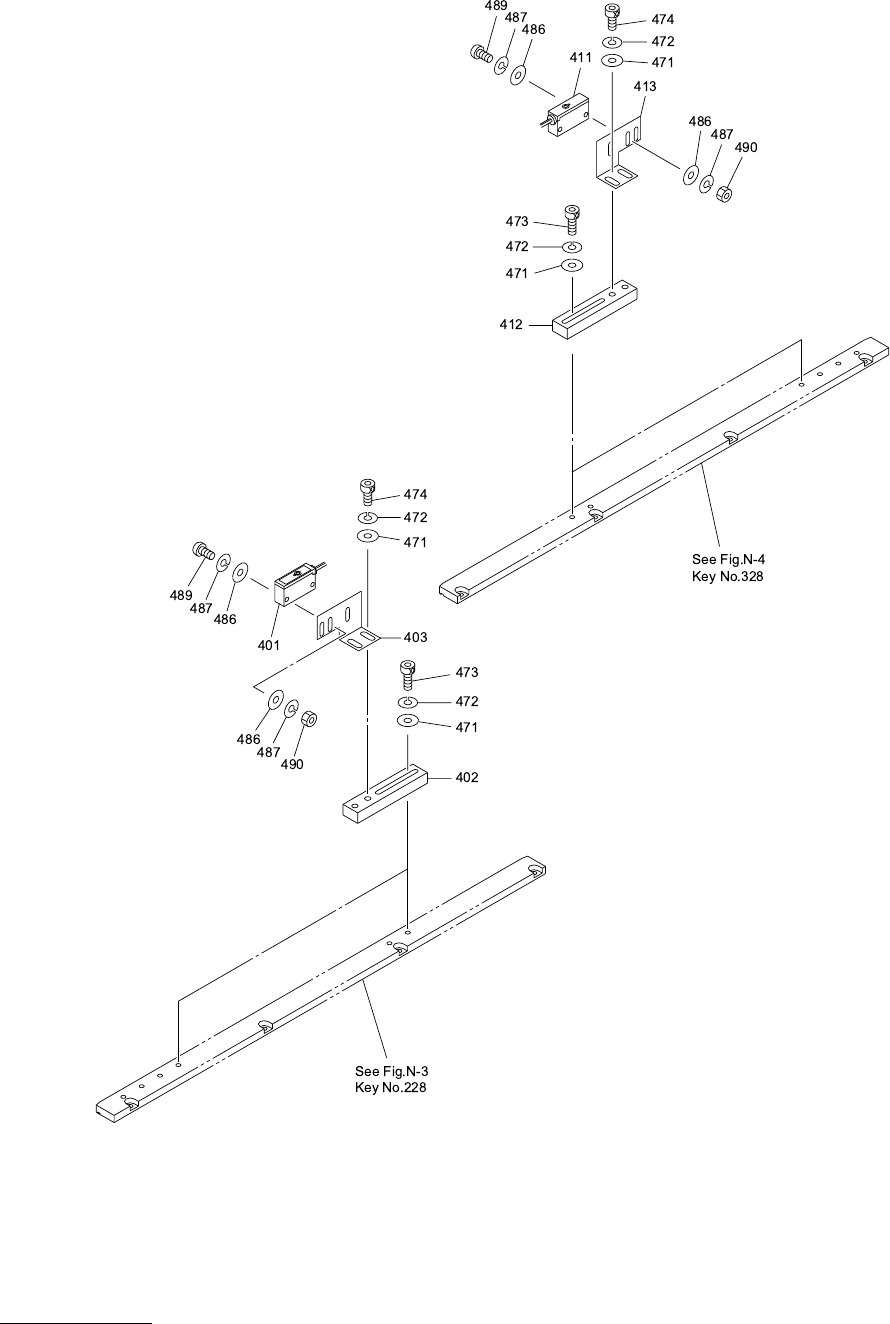

Fig. N-5 位置決めシュ－ト Locating Chute

MODEL TIM-5100

0008-001

Key No. PART No. PART NAME Q’ty REMARKS

NOTE

N-5

401 630 060 6973 SENSOR,PHOTO 2 741N--11H-401

402 630 075 2335 BLOCK 2 741N--11H-402

403 630 075 2311 BRACKET 2 741N--11H-403

411 630 060 6973 SENSOR,PHOTO 2 741N--11H-501

412 630 075 2335 BLOCK 2 741N--11B-502

413 630 075 2328 BRACKET 2 741N--11B-503

471 411 141 4008 WASHER V 4X9X0.8 8 FW4

472 411 141 2905 WASHER SPR 4 8 SW4

473 630 000 7657 BOLT,HEX-SCT 4 M4X16

474 630 000 7626 BOLT,HEX-SCT 4 M4X10

486 411 141 3902 WASHER V 3X7X0.5 8 FW3

487 411 141 2806 WASHER SPR 3 8 SW3

489 411 113 0700 SCR PAN 3X16 8 M3X16 PAN

490 411 140 9905 NUT HEX 3 8 M3
