3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie 3.5 Bestückkopf Ab Softwareversion 713.0 Ausgabe 11/2019 120 3.5.2.1 Übersicht 3 3 Abb. 3.5 - 2 SIPLACE SpeedSt ar- Übersicht (1) Anschluss für den Halt…
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 713.0 Ausgabe 11/2019 3.5 Bestückkopf
119

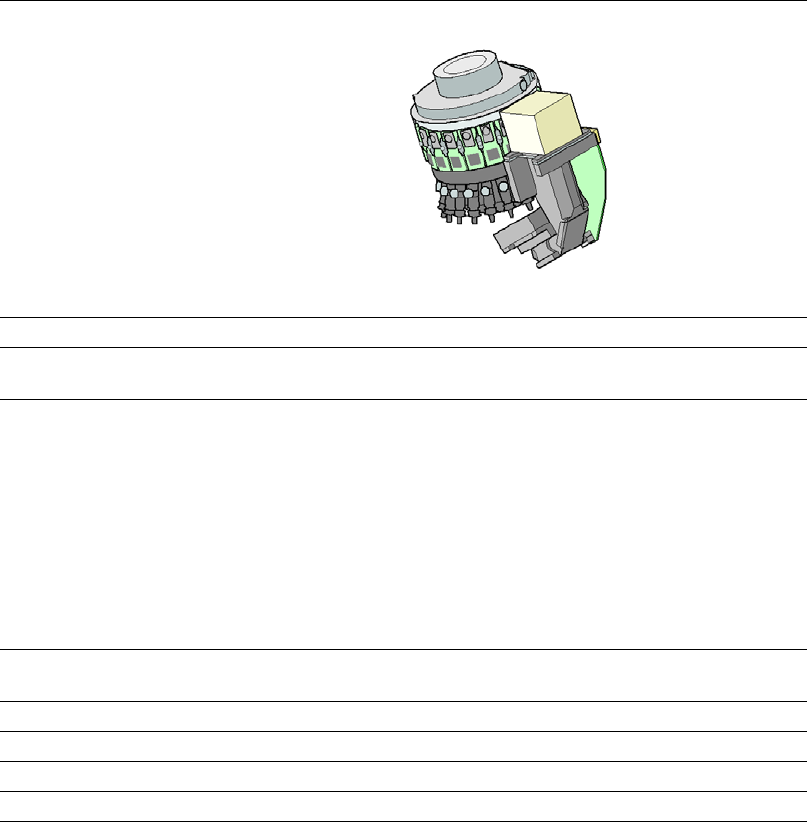

3.5.2 SIPLACE SpeedStar C&P20 P2
Bei der SIPLACE X-Serie S steht der SIPLACE SpeedStar C&P20 P2 für höchste Bestückleistung
zur Verfügung.
3
VORSICHT
Bestückkopf nur am Griff verschieben
Der Bestückkopf darf nur an dem dafür vorgesehen Griff von Hand verschoben werden.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.5 Bestückkopf Ab Softwareversion 713.0 Ausgabe 11/2019
120
3.5.2.1 Übersicht
3
3
Abb. 3.5 - 2 SIPLACE SpeedStar- Übersicht
(1) Anschluss für den Haltekreis von der Vakuumpumpe
(2) Platine "Zwischenverteiler" (unter der Abdeckung)
(3) Griff
(4) Sternmotor
(5) DP-Antrieb
(6) Pipette
(7) Druckregelventil
(8) Z-Motor (Linearmotor)
(9) Rückholzylinder
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 713.0 Ausgabe 11/2019 3.5 Bestückkopf
121
3.5.2.2 Technische Daten SIPLACE SpeedStar (C&P20 P2)
SIPLACE SpeedStar (C&P20 P2)
mit BE-Kameratyp 48
BE-Spektrum
*a
*)a Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad Geometrien, den kun-
denspezifischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst
wird.
0,12 mm x 0,12 (0201 metrisch) bis 2220, Melf, SOT, SOD,
Bare-Die, Flip-Chip
BE-Spezifikationen
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
4 mm
70 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
8,2 mm x 8,2 mm
1 g
Aufsetzkraft Touchless Placement, 1,3 N ± 0,5 N (Standard)
0,5 N- 4,5 N
Pipettentypen 40xx/60xx
X/Y-Genauigkeit
*b
*)b Die Genauigkeitswerte entsprechen den Bedingungen aus dem SIPLACE Liefer- und Leistungsum-
fang.
± 35 µm / 3σ
Winkelgenauigkeit ± 0,5° / 3σ
Beleuchtungsebenen 5
