Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 713.0 Ausgabe 11/2019 3.5 Bestückkopf
123
3.5.4.2 Übersicht - Typ VX4.25/0-47 IE3
Artikel-Nr. 03224400-xx Vakuumpumpe VX4.25/0-47 IE3
3

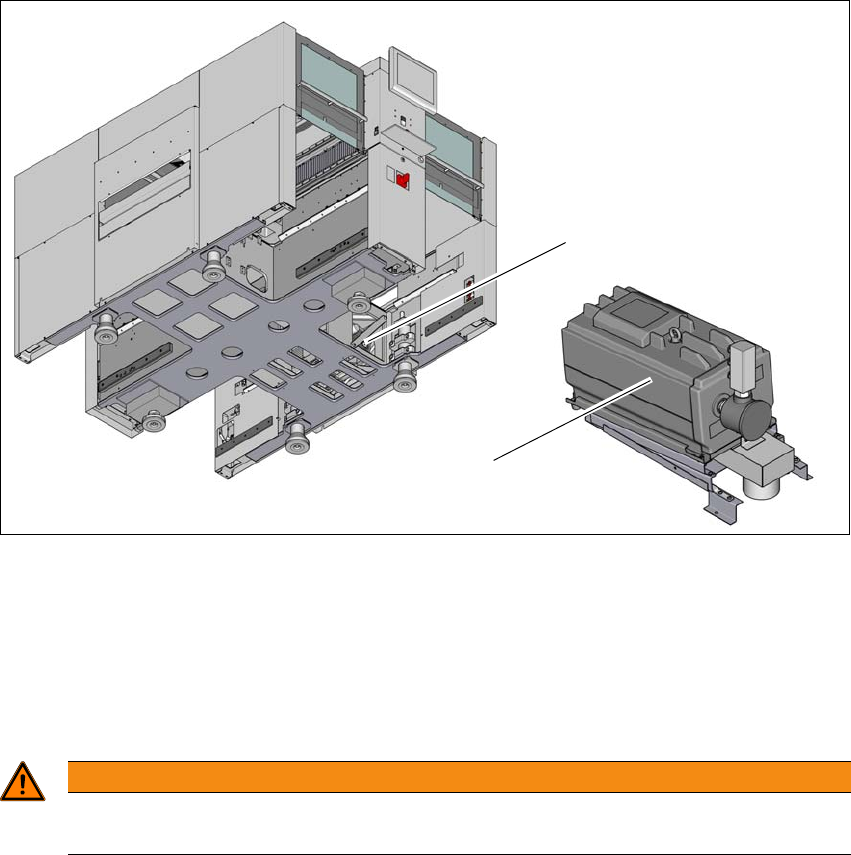

Abb. 3.5 - 4 Übersicht - Vakuumpumpe
(1) Einbauort der Vakuumpumpe
(2) Vakuumpumpe VX 4.25 IE3
3.5.4.3 Sicherheitshinweise zur Vakuumpumpe
3
3.5.4.4 Beschreibung
Nur der SIPLACE SpeedStar kann mit der Vakuumpumpe betrieben werden. In der SIPLACE X-
Serie S ist der SIPLACE SpeedStar mit Vakuumpumpe optional.
In Kombination mit der Vakuumpumpe wird sich beim SpeedStar (C&P20P/P2) Kopf der Druck-
luftverbrauch erheblich reduzieren. Eine Vakuumpumpe kann bis zu zwei SpeedStar (C&P20P/
P2) Köpfe versorgen. Es können daher maximal zwei Vakuumpumpen zum Einsatz kommen (bei
4 mal C&P20P/P2). Die laufenden Betriebskosten sinken je nach Höhe der Energiekosten.
(1)
(2)
WARNUNG
Beachten Sie die Sicherheitshinweise in der mitgelieferten Betriebsanleitung der je-
weiligen Vakuumpumpe.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.5 Bestückkopf Ab Softwareversion 713.0 Ausgabe 11/2019
124
Die Vakuumpumpe wird mit dem Bestückautomaten ein- und ausgeschaltet. Von der Stationssoft-
ware wird beim Ausschalten automatisch eine Nachlaufzeit von 6 Minuten berücksichtigt, um ein
Überhitzen des Motors zu verhindern.
3
3.5.4.5 Hinweise zur Wartung
Beachten Sie die zusätzlichen Wartungshinweise für die Vakuumpumpe.
Lesen Sie dazu den entsprechenden Abschnitt in der Instandhaltungsanleitung Ihres Be-
stückautomaten.
HINWEIS
Die Druckluftverbrauchswerte finden Sie in Abschnitt 3.3
, Seite 110.
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 713.0 Ausgabe 11/2019 3.5 Bestückkopf
125
3.5.5 SIPLACE MultiStar CPP
3
3

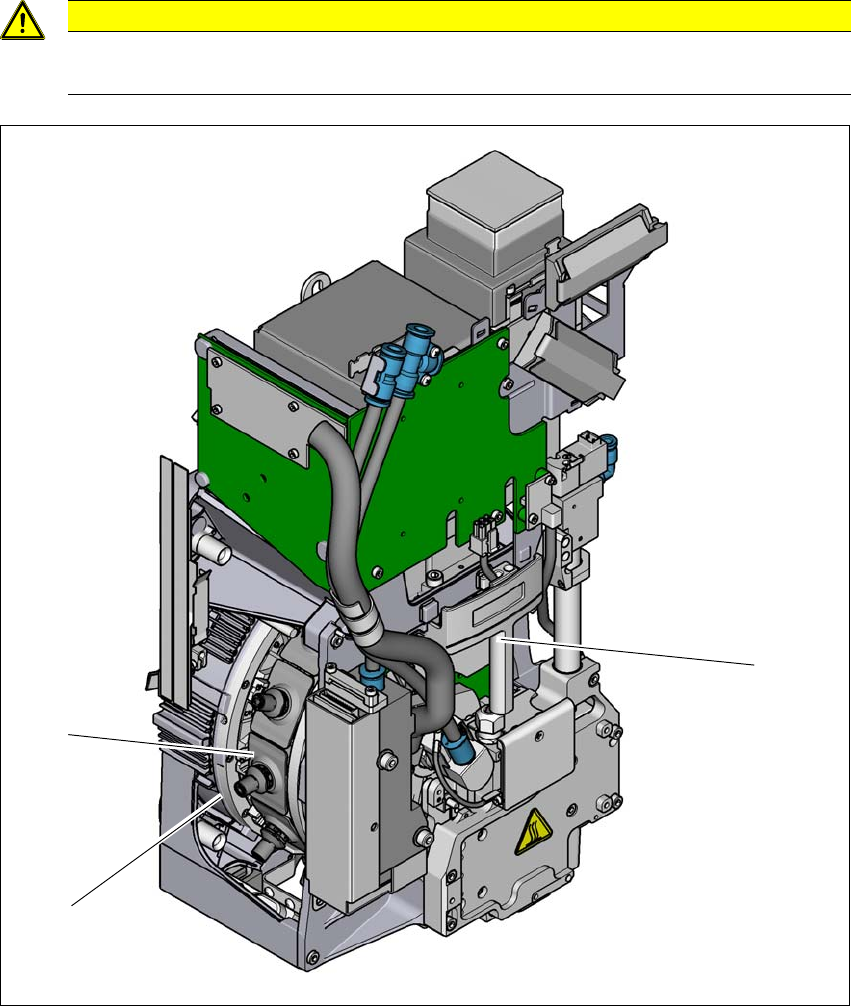

Abb. 3.5 - 5 SIPLACE MultiStar CPP- Vorderansicht, Funktionsgruppen Teil 1
(1) Griff
(2) Stern mit 12 Segmenten
(3) Segment mit integriertem DP-Antrieb
VORSICHT
Bestückkopf nur am Griff verschieben
Der Bestückkopf darf nur an dem dafür vorgesehen Griff von Hand verschoben werden.
(2)
(3)
(1)
