Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen Ab Softwareversion 713.0 Ausgabe 11/2019 3.5 Bestückkopf 127 3 Abb. 3.5 - 7 SIPLACE MultiSt ar C PP- Rückansicht, Funktionsgruppen T eil 3 (1) Bauelemen…
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.5 Bestückkopf Ab Softwareversion 713.0 Ausgabe 11/2019
126
3

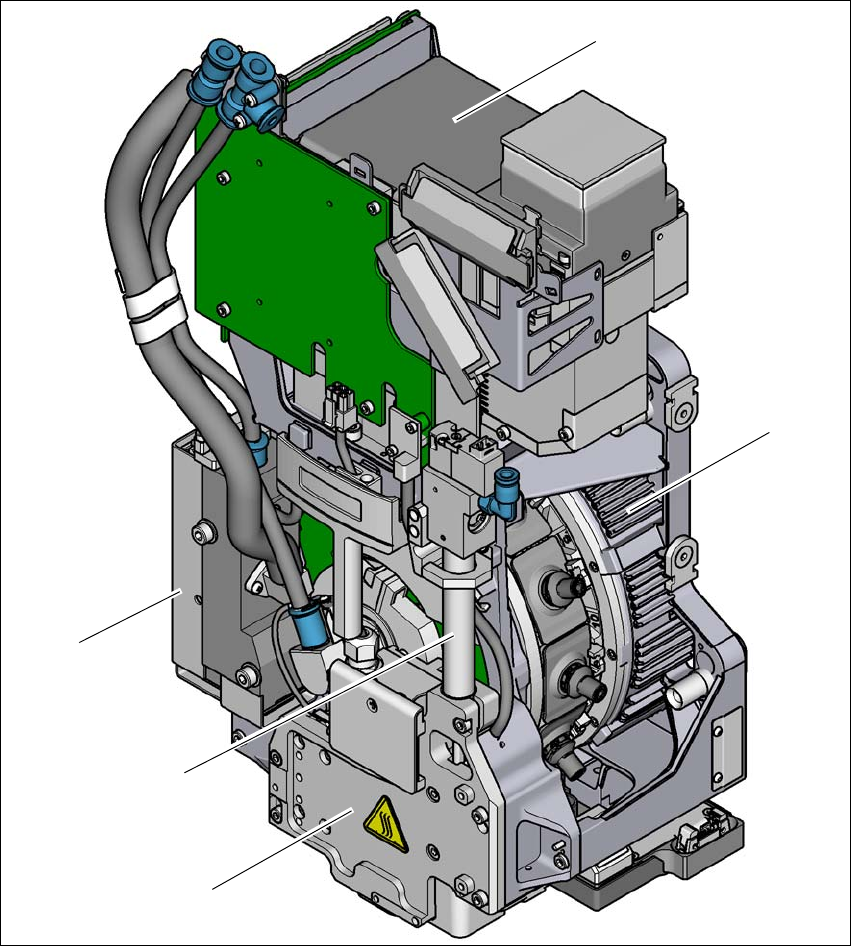

Abb. 3.5 - 6 SIPLACE MultiStar CPP- Vorderansicht, Funktionsgruppen Teil 2
(1) BE-Kamera C&P, Typ 30 GigE
(2) Torquemotor für den Sternantrieb
(3) Z-Antrieb (Linearmotor)
(4) Rückholzylinder
(5) Druckregelventil
(1)
(2)
(3)
(4)
(5)
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 713.0 Ausgabe 11/2019 3.5 Bestückkopf
127
3
Abb. 3.5 - 7 SIPLACE MultiStar CPP- Rückansicht, Funktionsgruppen Teil 3
(1) Bauelementesensor
(2) Montageposition für eine BE-Höhe bis 11,5 mm
(3) Montageposition für eine BE-Höhe bis 6 mm
3.5.5.1 Montagepositionen des SIPLACE MultiStar CPP
Der SIPLACE MultiStar CPP-Kopf kann in zwei unterschiedlich Positionen an die Kopfhalterung
montiert werden:
– SIPLACE MultiStar CPP in der oberen Montageposition
In dieser Position können alle Bauelemente bis zur Größe von 50 mm x 40 mm und einer
Höhe bis 15,5 mm verarbeitet werden. 3
(3)
(2)
(1)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.5 Bestückkopf Ab Softwareversion 713.0 Ausgabe 11/2019
128
– SIPLACE MultiStar CPP in der unteren Montageposition
In dieser Position bestückt der SIPLACE Multistar CPP-Kopf die Bauelemente bis zu einer
Größe von 27 mm x 27 mm und einer BE-Höhe von 6 mm nach dem Collect&Place-Verfah-
ren. 3
Beachten Sie bei der Festlegung der Montageposition folgende Regeln:
Die Kopfhöhe muss in einem Bestückbereich für alle Bestückköpfe gleich sein.
Installieren Sie den SIPLACE Multistar CPP-Kopf immer in der oberen Montageposition,
wenn er mit folgenden Baugruppen kombiniert wird:
– Stationäre BE-Kamera
–TwinStar
– Waffle-Pack-Wechsler (WPC5/WPC6)
– Matrix Tray Changer
3.5.5.2 Klassifizierung des zu verarbeitenden BE-Spektrums
3
BE-Klasse BE-Größe Montageposition
*a
des CPP-Kopfes
BE-Höhe BE-Kameratyp
Kleines BE
K_BE
01005-
27 mm x 27 mm
oben bis 8,5 mm
Kopfkamera,
Typ 30
unten bis 6,0 mm
Kleines BE
K_BE
01005 -
16 mm x 16 mm
oben bis 8,5 mm
Kopfkamera,
Typ 38
unten bis 6,0 mm
Mittelgroßes BE,
Typ M_BE_1
< 27 x 27 mm
oben
zwischen 8,5
und 11,5 mm
Stationäre
BE-Kamera,
Typ 33
unten nicht möglich
Mittelgroßes BE,
Typ M_BE_2
zwischen
27 mm x 27 mm
und
32 mm x 32 mm
oben 11,5 mm
unten nicht möglich
Großes BE
G_BE
zwischen
32 mm x 32 mm
und
50 mm x 40 mm
oben bis 15,5 mm
Stationäre
BE-Kamera,
Typ 33
unten nicht möglich
Tab. 3.5 - 1Klassifizierung des zu verarbeitenden BE-Spektrums
*)a Beachten Sie bitte die Regeln für die Höhe der Montagepositionen in Abschnitt 3.5.5.1
, Seite 127.
