Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 713.0 Ausgabe 11/2019 3.5 Bestückkopf
127
3

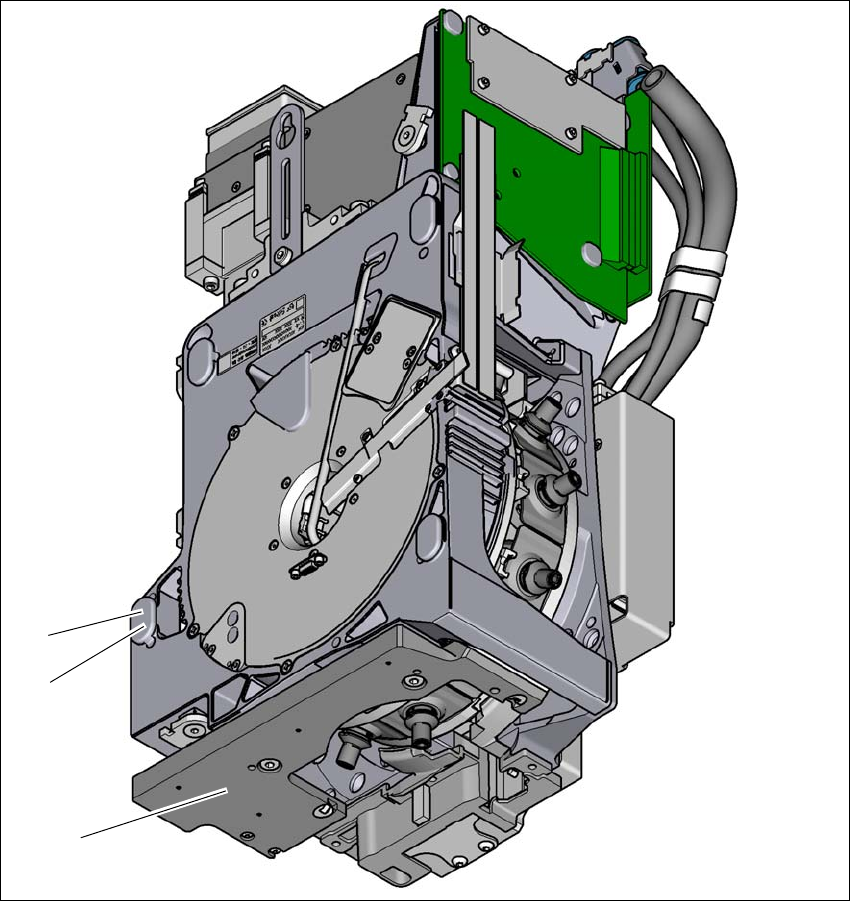

Abb. 3.5 - 7 SIPLACE MultiStar CPP- Rückansicht, Funktionsgruppen Teil 3
(1) Bauelementesensor
(2) Montageposition für eine BE-Höhe bis 11,5 mm
(3) Montageposition für eine BE-Höhe bis 6 mm
3.5.5.1 Montagepositionen des SIPLACE MultiStar CPP
Der SIPLACE MultiStar CPP-Kopf kann in zwei unterschiedlich Positionen an die Kopfhalterung
montiert werden:
– SIPLACE MultiStar CPP in der oberen Montageposition
In dieser Position können alle Bauelemente bis zur Größe von 50 mm x 40 mm und einer
Höhe bis 15,5 mm verarbeitet werden. 3
(3)
(2)
(1)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.5 Bestückkopf Ab Softwareversion 713.0 Ausgabe 11/2019
128
– SIPLACE MultiStar CPP in der unteren Montageposition
In dieser Position bestückt der SIPLACE Multistar CPP-Kopf die Bauelemente bis zu einer
Größe von 27 mm x 27 mm und einer BE-Höhe von 6 mm nach dem Collect&Place-Verfah-
ren. 3
Beachten Sie bei der Festlegung der Montageposition folgende Regeln:
Die Kopfhöhe muss in einem Bestückbereich für alle Bestückköpfe gleich sein.
Installieren Sie den SIPLACE Multistar CPP-Kopf immer in der oberen Montageposition,
wenn er mit folgenden Baugruppen kombiniert wird:
– Stationäre BE-Kamera
–TwinStar
– Waffle-Pack-Wechsler (WPC5/WPC6)
– Matrix Tray Changer
3.5.5.2 Klassifizierung des zu verarbeitenden BE-Spektrums
3
BE-Klasse BE-Größe Montageposition
*a
des CPP-Kopfes
BE-Höhe BE-Kameratyp
Kleines BE
K_BE
01005-
27 mm x 27 mm
oben bis 8,5 mm
Kopfkamera,
Typ 30
unten bis 6,0 mm
Kleines BE
K_BE
01005 -
16 mm x 16 mm
oben bis 8,5 mm
Kopfkamera,
Typ 38
unten bis 6,0 mm
Mittelgroßes BE,
Typ M_BE_1
< 27 x 27 mm
oben
zwischen 8,5
und 11,5 mm
Stationäre
BE-Kamera,
Typ 33
unten nicht möglich
Mittelgroßes BE,
Typ M_BE_2
zwischen
27 mm x 27 mm
und
32 mm x 32 mm
oben 11,5 mm
unten nicht möglich
Großes BE
G_BE
zwischen
32 mm x 32 mm
und
50 mm x 40 mm
oben bis 15,5 mm
Stationäre
BE-Kamera,
Typ 33
unten nicht möglich
Tab. 3.5 - 1Klassifizierung des zu verarbeitenden BE-Spektrums
*)a Beachten Sie bitte die Regeln für die Höhe der Montagepositionen in Abschnitt 3.5.5.1
, Seite 127.
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 713.0 Ausgabe 11/2019 3.5 Bestückkopf
129
3.5.5.3 Bestückmodi des SIPLACE MultiStar CPP
Je nach BE-Klasse arbeitet der SIPLACE MultiStar CPP-Kopf in unterschiedlichen Bestückmodi.
Die Rüstoptimierung wählt dazu den Bestückmodus mit den minimalen Taktzeiten. Die folgende
Tabelle zeigt den Zusammenhang zwischen BE-Klasse und Bestückmodus.
Tab. 3.5 - 2 Relationen zwischen BE-Klasse und Bestückmodi
3.5.5.4 Montagepositionen des SIPLACE MultiStar CPP
Bestückmodus Bauelementeklasse
Kleines BE Mittelgroßes BE Großes BE
Collect&Place-
Modus
ja nein nein
Gemischter Modus ja ja nein
Erweiterter Pick&Pla-
ce-Modus
ja ja ja
Bestückautomat Montageposition
*a
MultiStar CPP-Kopf
Maximale BE-Höhe Visionkamera
SIPLACE X-Serie S unten 6,0 mm Kopfkamera
oben 8,5 mm Kopfkamera
nur oben 15,5 mm Stationäre BE-Kamera
Tab. 3.5 - 3Montagepositionen des SIPLACE MultiStar CPP-Kopfes an den Bestückautomaten
*)a Beachten Sie bitte die Regeln für die Höhe der Montagepositionen in Abschnitt 3.5.5.1
, Seite 127.
