3.7.3.3 Transportart asynchron
Im asynchronen Betrieb wird immer eine Leiterplatte in einer Transportspur bestückt, während
eine andere in der zweiten Transportspur in die Bestückposition gefahren wird. Damit lässt sich
die volle Transportzeit einsparen, was speziell bei Leiterplatten mit geringer Taktzeit zu einer er-
heblichen Leistungssteigerung führt. Ist der Bestückautomat mit Auftragsdaten (Nutzen, Rüstung)
versorgt, werden zu jedem Zeitpunkt des Bestückbetriebs die auf den Eingabebändern anstehen-
den Leiterplatten in das jeweilige Bearbeitungsband transportiert (bei freiem Bearbeitungsband).
Der Bestückprozess beginnt, sobald eine Leiterplatte in den Bearbeitungsbereich transportiert
wurde. Die Leiterplatten werden nacheinander bestückt.
Wird der Bestückablauf unterbrochen, so wird die Transportschnittstelle gesperrt und die Leiter-
platten, die zu diesem Zeitpunkt in den Bearbeitungsbändern liegen, werden fertigbestückt.
Die Transportschnittstelle wird für beide Transportspuren gleichzeitig gesperrt bzw. freigegeben.
3

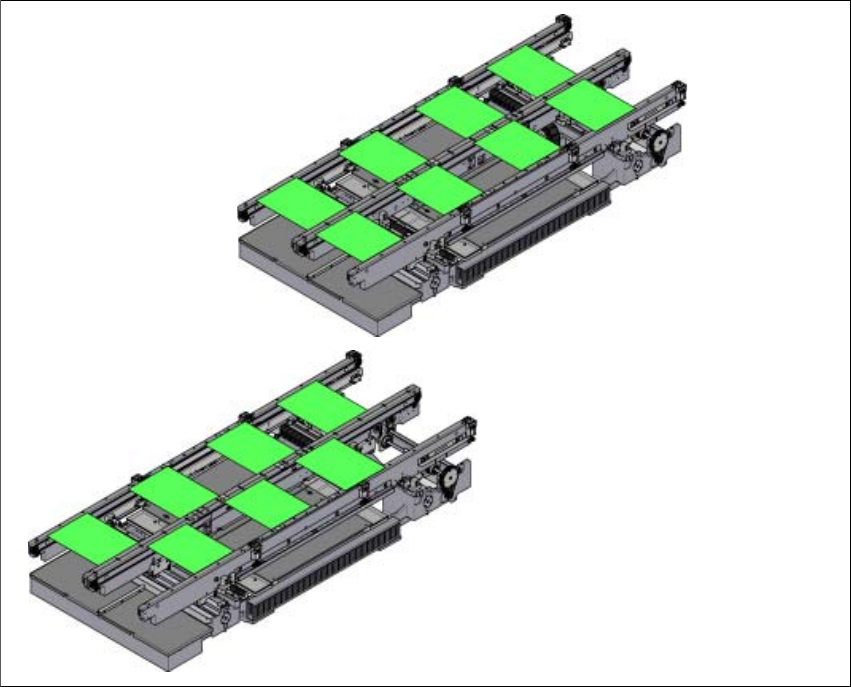

Abb. 3.7 - 4 Transportarten
Transportart synchron
Transportart asynchron
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 713.0 Ausgabe 11/2019 3.7 LP-Transportsystem
147
3.7.3.4 Transportart synchron
Im synchronen Betrieb werden zwei Leiterplatten gleichzeitig in die Bestückposition transportiert.
Sie werden als gemeinsamer Nutzen bearbeitet. Bei Produkten mit stark unterschiedlichem Be-
stückinhalt werden durch die gemeinsame Optimierung des gesamten Bestückinhalts beider Lei-
terplatten Leistungssteigerungen erzielt.
Die Zeit, die für den Leiterplattentransport anfällt, reduziert sich, da immer zwei Leiterplatten
gleichzeitig transportiert werden. Zudem wird eine bessere Auslastung der Pipettenkonfiguration
erzielt.
Leiterplatten auf den Transportspuren 1 und 2 werden synchron (d.h. die Transportbänder sind
unabhängig voneinander, werden aber synchron angesteuert) auf den Transportstrecken bewegt.
Der Bestückinhalt für Transportspur 1 und 2 muss über zwei Einzelschaltungen in einem Nutzen
organisiert werden.
Ist nur eine Transportspur beim Start des Bestückablaufs belegt, wird die Einzelschaltung dieser
Transportstrecke als "nicht zu bestücken" identifiziert.
Beim synchronen Betrieb des LP-Doppeltransports wird die Option "LP-Datenweitergabe"
(Whispering Down The Line) deaktiviert. Die Option "Globaler Inkpunkt" ist nicht zugelassen.
3.7.3.5 I-Placement
Zusätzlich zum synchronen und asynchronen Transportmodus steht das I-Placement zur Verfü-
gung. Bei I-Placement arbeiten beide Köpfe gleichzeitig und bestücken völlig unabhängig vonei-
nander jeweils eine Leiterplatte. Dadurch wird eine nochmalige Leistungssteigerung erreicht.
3.7.4 Steuerung und Breitenverstellung
3.7.4.1 Steuerung mit dem Einzelfunktionenmenü
Informationen zur Steuerung des LP-Transportsystems und zum Einzelfunktionenmenü finden
Sie in der Online-Hilfe.
3.7.4.2 Automatische Breitenverstellung
Die Transportbänder werden nach Erhalt des Kommandos auf die Sollbreite eingestellt. Beim
Doppeltransport sind unterschiedliche Breiten möglich.
Detaillierte Informationen zur Umstellung der Transportspurbreite entnehmen Sie bitte der Online-
Hilfe.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.7 LP-Transportsystem Ab Softwareversion 713.0 Ausgabe 11/2019
148
3.7.5 Definition der Leiterplattenwölbung
3.7.5.1 LP-Wölbung während des Transports
LP-Wölbung quer zur Transportrichtung max. 1% der LP-Diagonale, aber nicht mehr als 2 mm
3
LP-Wölbung in Transportrichtung + LP-Dicke < 5,5 mm. Aufbiegung vordere Leiterplattenkante
max. 2,5 mm.
3
3
Feste Klemmkante
Bewegliche Klemmvorrichtung
Leiterplatte
Transportwange
Feste Klemmkante
Transportriemen
LP-Transportrichtung
Vordere Leiterplattenkante
Vordere Leiterplattenkante
Rechter Transportriemen
Linker Transportriemen
LP-Transportrichtung
