Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen Ab Softwareversion 713.0 Ausgabe 11/2019 3.7 LP-Transportsystem 149 3.7.5.2 LP-Wölbung beim Bestücken 3 3 Änderungen der Oberflä chenposition werden aut…
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.7 LP-Transportsystem Ab Softwareversion 713.0 Ausgabe 11/2019
148
3.7.5 Definition der Leiterplattenwölbung
3.7.5.1 LP-Wölbung während des Transports
LP-Wölbung quer zur Transportrichtung max. 1% der LP-Diagonale, aber nicht mehr als 2 mm
3
LP-Wölbung in Transportrichtung + LP-Dicke < 5,5 mm. Aufbiegung vordere Leiterplattenkante
max. 2,5 mm.
3
3
Feste Klemmkante
Bewegliche Klemmvorrichtung
Leiterplatte
Transportwange
Feste Klemmkante
Transportriemen
LP-Transportrichtung
Vordere Leiterplattenkante
Vordere Leiterplattenkante
Rechter Transportriemen
Linker Transportriemen
LP-Transportrichtung
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 713.0 Ausgabe 11/2019 3.7 LP-Transportsystem
149

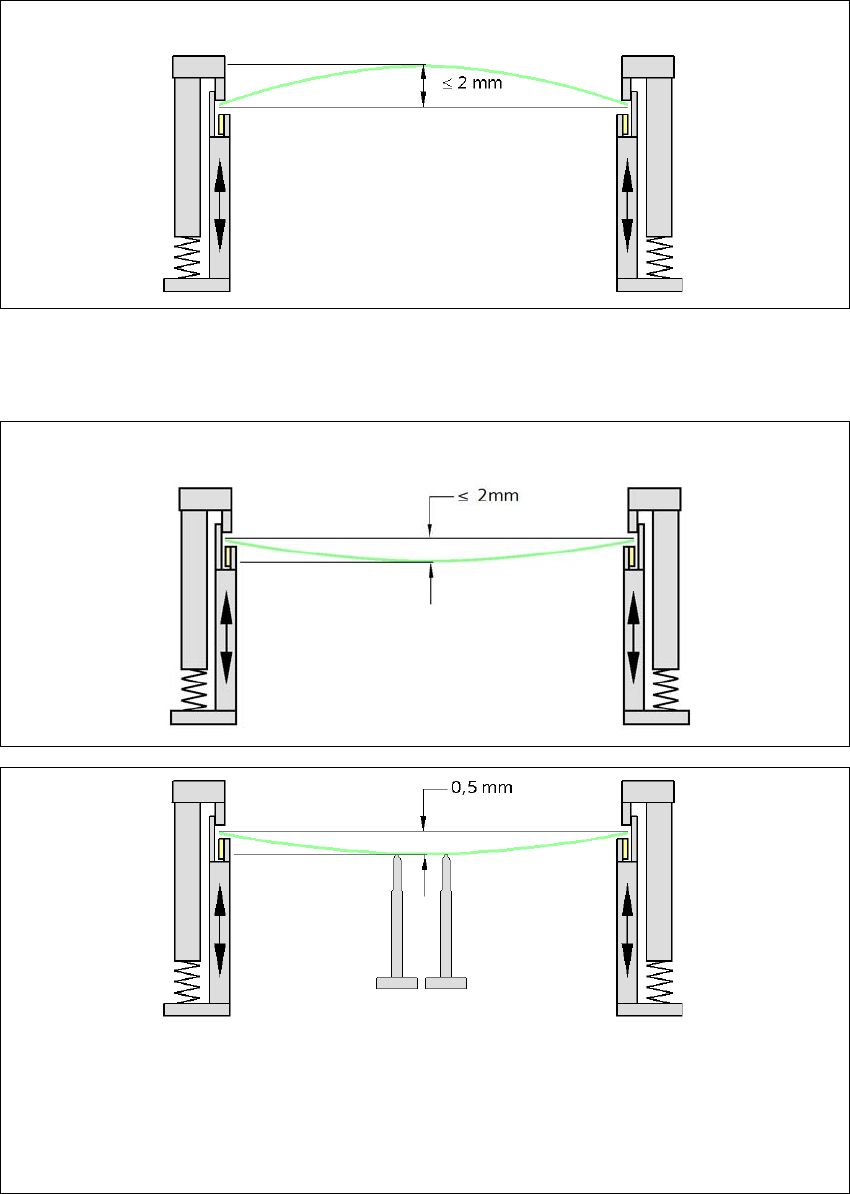

3.7.5.2 LP-Wölbung beim Bestücken
3
3
Änderungen der Oberflächenposition werden automatisch von den Funktionen zum Erlernen der
Höhe übernommen.
3
3
LP-Wölbung nach oben max. 2,5 mm.
LP-Wölbung nach unten max. 2,5 mm.
LP-Unterstützung
Um die Bestückqualität und die Bestückgeschwindigkeit nicht zu beeinträchtigen, wird empfohlen,
eine LP-Unterstützung, z. B. Smart Pin Support, zu verwenden, sodass die LP-Wölbung nach unten
0,5 mm nicht überschreitet.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.7 LP-Transportsystem Ab Softwareversion 713.0 Ausgabe 11/2019
150
3.7.6 LP-Kamera, Typ 28 GigE
Artikel Nr.: 03101402-xx
3.7.6.1 Aufbau
3

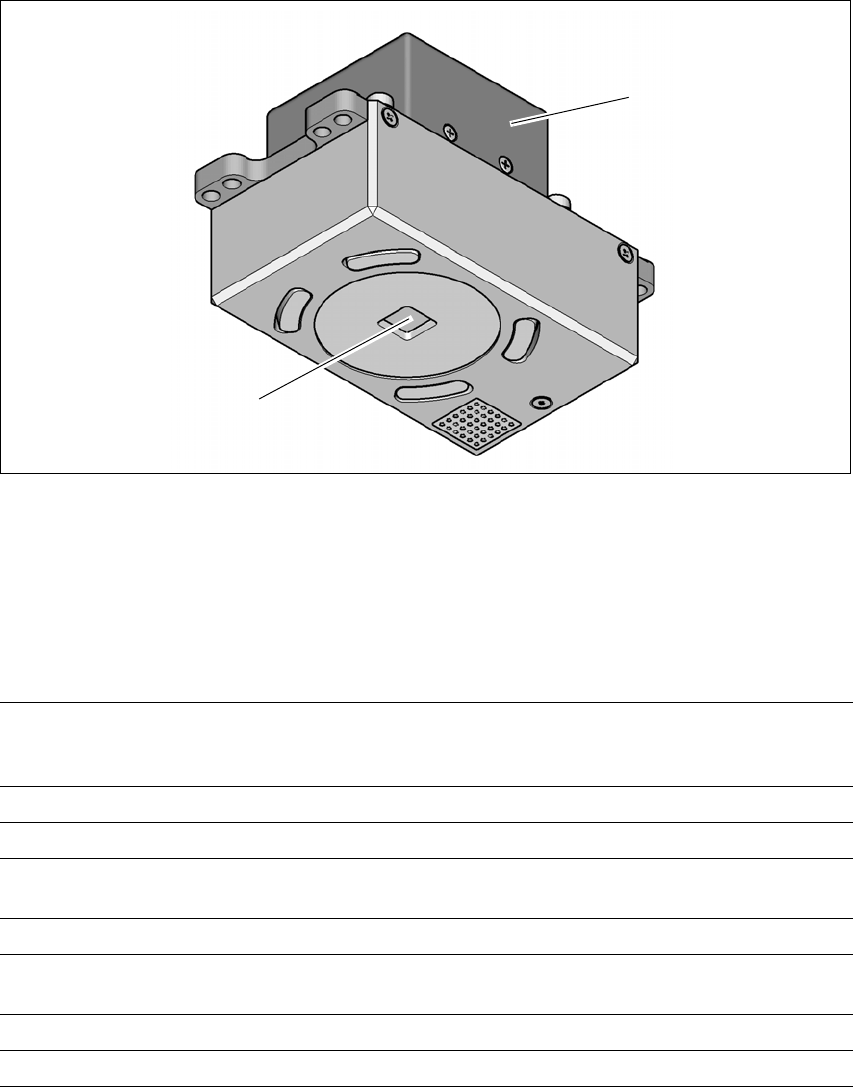

Abb. 3.7 - 5 LP-Kamera, Typ 28 GigE
(1) Kameraverstärker
(2) LP-Kameraoptik und Beleuchtung
3.7.6.2 Technische Daten
3
(1)
(2)
LP-Passmarken Bis zu 3 (Einzelschaltungen und Mehrfachnutzen),
bis zu 6 bei der Option "Lange LP" (optionale Marken werden
von der Optimierung ausgegeben).
Lokale Passmarken Bis zu 2 pro LP (können verschiedenen Typs sein)
Bibliothekspeicher Bis zu 255 Passmarkentypen pro Einzelschaltung
Bildverarbeitung Kantendetektionsmethode (Singular Feature) auf Basis der
Grauwerte
Beleuchtungsart Auflicht (3 frei programmierbare Ebenen)
Erkennungszeit pro
Marke/Schlechtmarke
20 ms - 200 ms
Gesichtsfeld 5,78 mm x 5,78 mm
Abstand der Fokusebene 28 mm
