3.8.7 Halterung für Flächenmagazine für den BE-Wagen der SIPLACE X-Serie S
Artikel-Nr. 00141285-xx Halterung für Flächenmagazine X-Serie S
3

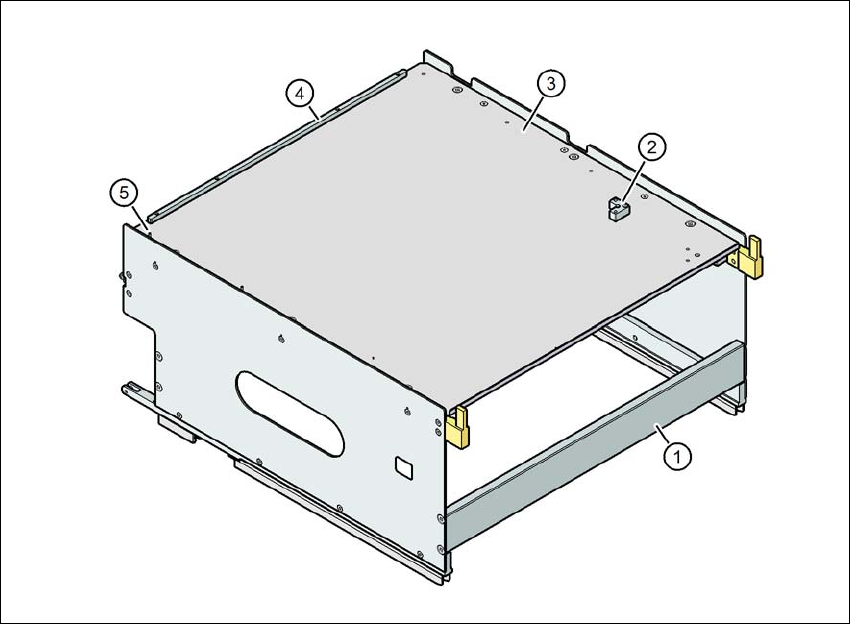

Abb. 3.8 - 10 Halterung für Flächenmagazine
(1) Halterung für Flächenmagazine der SIPLACE X-Serie S
(2) Haltewinkel für 2. JEDEC-Flächenmagazin
(3) Flächenmagazinträger
(4) Anschlagleisten für das JEDEC-Flächenmagazin
(5) Passstift - Nullpunkt des JEDEC-Flächenmagazin
3
Einzeln aufgelegte JEDEC-Flächenmagazine oder Waffle Pack Magazine lassen sich mit Magne-
ten auf dem Flächenmagazinträger fixieren. Werden zwei JEDEC-Flächenmagazine aufgelegt,
müssen Sie diese mit Verriegelungs- und Halteleisten fixieren, wie sie bei den Flächenmagazin-
trägern des MTC verwendet werden.
Teile: Artikel-Nr.:
Magnet 00316593-xx
Verriegelungs- und Halteleiste für JEDEC-Magazine 00372615-xx
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.8 SIPLACE Gurtzuführmodule für SIPLACE X-Serie S Ab Softwareversion 713.0 Ausgabe 11/2019
168
3.8.7.1 Technische Daten
3
3.8.7.2 Anzahl der Flächenmagazine pro Stellplatz und Bestückautomat
3.8.7.3 Flächenmagazinhalter am BE-Wagen der X-Serie S einsetzen
Setzen Sie die beiden vorderen Gleitführungen (Pos. 1 in Abb. 3.8 - 11, Seite 169) der Hal-
terung auf die Einführhilfe (Pos. 6 in Abb. 3.8 - 11, Seite 169).
Schieben Sie die Halterung entlang den Führungsprofilen (Pos. 7 in Abb. 3.8 - 11, Seite 169)
nach vorne. Die Halterung gleitet mit den vorderen (Pos. 1) und hinteren Gleitführungen
(Pos. 2 in Abb. 3.8 - 11, Seite 169) auf den Führungsprofilen.
Schieben Sie die Halterung weiter, bis die beiden Zentrierstifte "vorne" (Pos. 4 in Abb. 3.8 -
11, Seite 169) in den Zentrierbohrungen (Pos. 10 in Abb. 3.8 - 11, Seite 169) verschwinden.
Achten Sie dabei auf die beiden Zentrierstifte "hinten" (Pos. 3 in Abb. 3.8 - 11, Seite 169) der
Halterung. Sie müssen problemlos in die Aussparungen (Pos. 8 in Abb. 3.8 - 11, Seite 169)
der Zentrierleiste gleiten.
An der Anschlagposition der Halterung rasten die Verriegelungsklinken (Pos. 9 in Abb. 3.8 -
11, Seite 169) an den Verriegelungsrollen (Pos. 5) der Halterung ein.
Abmessungen L x B x H 429 mm x 376 mm x 200 mm
Stellplatzbelegung auf dem BE-Tisch 32 Stellplätze
*a
*)a Auf den restlichen 8 Stellplätzen können X-Zuführmodule platziert werden. Bei Verwendung von Verriege-
lungs- und Halteleisten reduziert sich allerdings durch die seitlich überstehenden Fixierhebel das Stellplat-
zangebot auf 6.
Stellmöglichkeit an den Bestückautomaten der
X-Serie S
Stellplätze 2 und/oder 4
Bestückkopfspektrum TwinStar, CPP
*b
*)b Nur in hoher Montageposition (CPP_H) erlaubt.
HINWEIS
Weitere Informationen
Die maximale Bauelemente-Höhe auf der Halterung für Flächenmagazine richtet sich
nach der maximalen Bauelemente-Höhe des verwendeten Bestückkopfes. Bei Verwen-
dung von Flächenmagazinen ist darauf zu achten, dass die Bauelemente nicht über der
Abholhöhe eines Standard-Förderers liegen dürfen.
Bestückautomat Stellplatz 2 Stellplatz 4
X4 S 1 1
X3 S 2 1
X2 S 2 2
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 713.0 Ausgabe 11/2019 3.8 SIPLACE Gurtzuführmodule für SIPLACE X-Serie S
169
Die Halterung für Flächenmagazine lässt sich über die Bedieneroberfläche ver- und entriegeln.
Ein Wechsel der Halterung während des Bestückbetriebs ist deshalb auch ohne Unterbrechung
möglich.
3
3

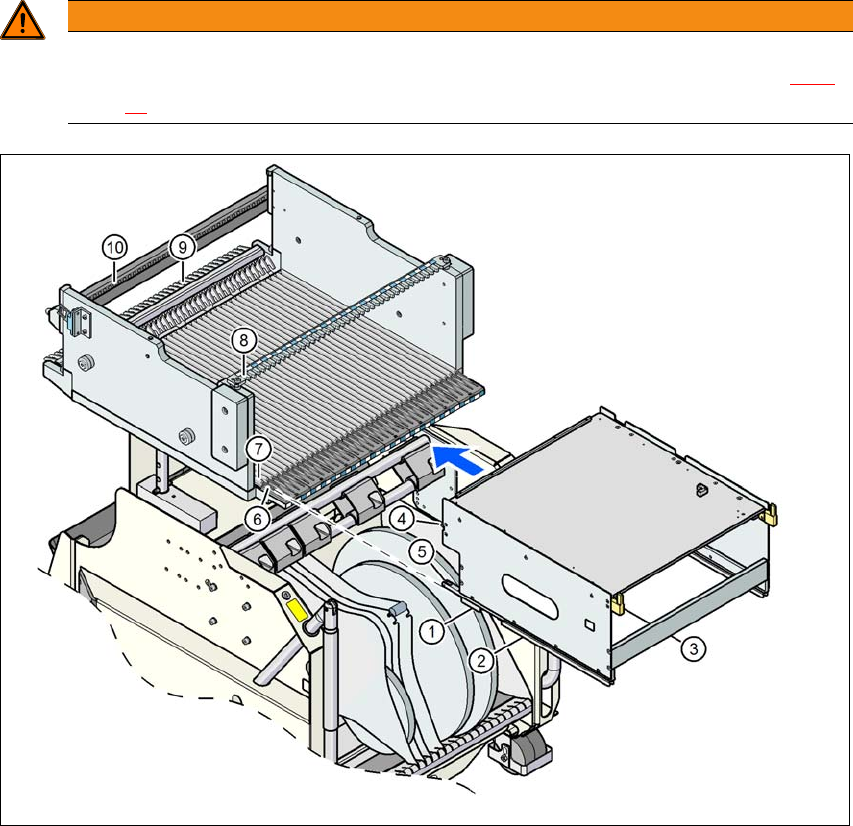

Abb. 3.8 - 11 Halterung für Flächenmagazine am BE-Wagen der X-Serie S einsetzen
WARNUNG
Belegung von Stellplätzen!
Beachten Sie die Sicherheitshinweise zur Belegung von Stellplätzen in Abschnitt 2.6.5
,
Seite 88
.
(1) Vordere Gleitführung (6) Einführhilfe
(2) Hintere Gleitführung (7) Gleitschiene (Omega-Profil)
(3) Zentrierstift "hinten" (8) Aussparung in der Zentrierleiste zur Aufnahme
des Zentrierstifts "hinten"
(4) Zentrierstift "vorne" (9) Verriegelungsklinken
(5) Verriegelungsrolle (10) Zentrierbohrungen am BE-Tisch zur Auf-
nahme des Zentrierstifts "vorne"
