3.9.6 BE-Tisch SIPLACE X-Serie S
Die Zuführmodule werden mit ihrer vorderen Gleitführung auf die Einführhilfe aufgelegt. Beim Ein-
schieben gleitet das Zuführmodul mit seinen Führungen auf dem Führungsprofil bis zur Anschlag-
leiste. Eine Zentrierbohrung an der Anschlagleiste nimmt den Zentrierstift "vorne" des X-
Zuführmoduls auf. Zugleich rastet die Verriegelungsklinke (Pos. 1 in Abb. 3.9 - 7
, Seite 178) des
BE-Tisches an der Verriegelungsrolle des Zuführmoduls ein. Der Zentrierstift "hinten" an der
Oberseite des Zuführmoduls wird von der Aussparung der Zentrierleiste aufgenommen.
3

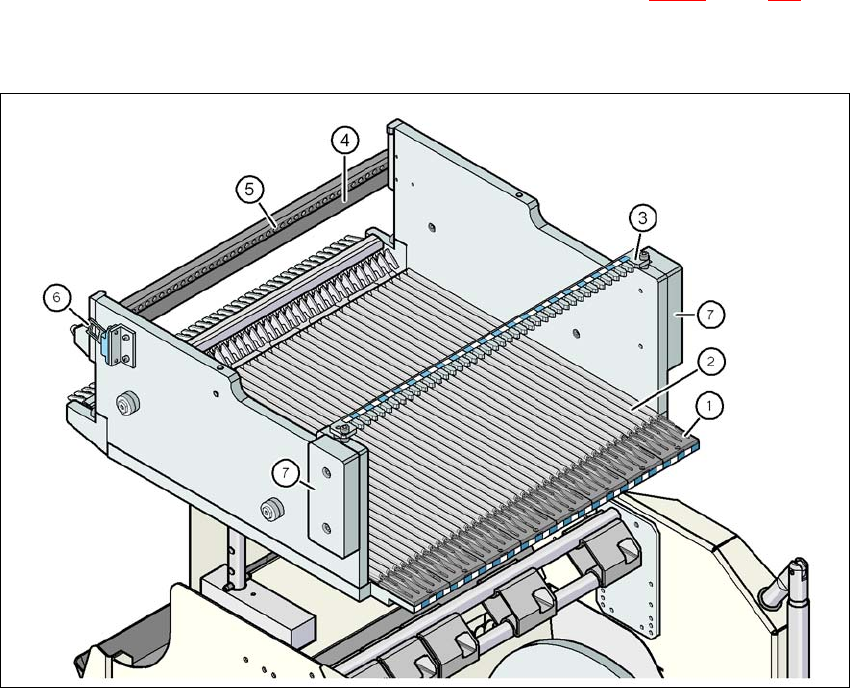

Abb. 3.9 - 6 BE-Tisch, SIPLACE X-Serie S, Ansicht Rückseite
(1) Einführhilfe
(2) Führungsprofil (Ω-Profil)
(3) Zentrierleiste zur Aufnahme des Zentrierstifts "hinten" für X-Zuführmodule
(4) Anschlagleiste
(5) Zentrierbohrungen
(6) Schaltzunge für den Sicherheitsschalter des NOT-HALT-Kreises
(7) Eingreifschutz
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.9 BE-Wagen Ab Softwareversion 713.0 Ausgabe 11/2019
178
3
Abb. 3.9 - 7 BE-Tisch, SIPLACE X-Serie S, Ansicht Vorderseite
(1) Verriegelungsklinken
(2) Zentrierstift am BE-Tisch
(3) Druckluftkupplung
(4) Erdungsstift
(5) Zentrierbohrung am BE-Tisch
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 713.0 Ausgabe 11/2019 3.9 BE-Wagen
179
3.9.7 Halterung für zusätzliche Gurtrolle
3
Abb. 3.9 - 8 Halterung für zusätzliche Gurtrolle (X-Serie S)
(1) Halterung für zusätzliche Gurtrolle, Artikel-Nr. 00141217-xx
(2) Aufnahmevorrichtung für die Halterung
Zuführmodule der X-Serie S können Gurte problemlos verarbeiten, wenn der seitliche Versatz
zwischen dem Zuführmodul und der Gurtrolle nicht mehr als 60 mm beträgt. Sollte aufgrund einer
vorgegebenen Rüstung der maximal zulässige Versatz nicht eingehalten werden können, emp-
fehlen wir, die Halterung für eine zusätzliche Gurtrolle (Pos. 1) zu verwenden. Stecken Sie die Hal-
terung einfach in die Aufnahmevorrichtung (Pos. 2) und verschieben Sie diese solange, bis der
maximal zulässige Versatz von 60 mm unterschritten wird. Der BE-Wagen hat insgesamt 5 Auf-
nahmevorrichtungen. Jede Gurtrollenhalterung kann 2 Gurtrollen aufnehmen, sodass sich bis zu
zehn 15" (381 mm) - Spulen oberhalb des Gurtcontainers positionieren lassen.
max. 60 mm
