1 Einleitung Betriebsanleitung SIPLACE X-Serie S 1.1 Wichtige Hinweise zur Betriebsanleitung Ab Softwareversion 713.0 Ausgabe 11/2019 18 C&P20 P2 Collect&Place-Kopf mi t 20 Segmenten, SIPLACE S peedS tar für höch…
Betriebsanleitung SIPLACE X-Serie S 1 Einleitung
Ab Softwareversion 713.0 Ausgabe 11/2019 1.1 Wichtige Hinweise zur Betriebsanleitung
17
1.1.5 Weitere Informationen und Inhalte des Dokumentationspakets
1.1.5.1 Wo bekommen Sie Informationen?
Haben Sie Fragen zu dieser Anleitung oder wünschen Sie zusätzliche Informationen zu speziellen
Themen, so wenden Sie sich bitte an die Sie betreuende SIPLACE-Niederlassung oder direkt an
uns:
ASM Assembly Systems GmbH&Co.KG
Rupert-Mayer-Str. 44
81379 München 1
1.1.5.2 SIPLACE im World-Wide-Web (WWW)
Wir sind auch im Internet vertreten. Unter der Adresse http://www.asm-smt.com können Sie sich
in unserer SIPLACE-Homepage einloggen.
Die Menüführung und die Informationen gibt es in zwei Sprachen. Wählen Sie zwischen der deut-
schen und englischen Version.
Die einzelnen Rubriken enthalten Informationen zu
– unseren Produkten
– Dienstleistungen
– Ansprechpartnern usw.
Darüber hinaus haben registrierte Kunden Zugang zur SIPLACE User Group. Dort können Sie
spezielle Informationen zu unseren Bestückautomaten abrufen wie
– Technische Dokumentation
– Technische Infos
– Ersatzteilkataloge usw.
Und so einfach ist die Registrierung für den Zugang zur User Group:
Klicken Sie auf ’Jetzt registrieren’.
Füllen Sie das Anmeldeformular aus und senden Sie es ab.
Sie erhalten dann bald darauf eine Zugangsberechtigung mit einer USER-ID und ein Passwort.
1.1.6 Abkürzungen
1
A-Placement Alternating Placement (Alternierendes Bestücken)
BB Bestückbereich
BE Bauelement
C&P20 P Leistungsstarker Collect&Place-Kopf mit 20 Segmenten, SIPLACE SpeedStar
1 Einleitung Betriebsanleitung SIPLACE X-Serie S
1.1 Wichtige Hinweise zur Betriebsanleitung Ab Softwareversion 713.0 Ausgabe 11/2019
18
C&P20 P2 Collect&Place-Kopf mit 20 Segmenten, SIPLACE SpeedStar für höchste Be-
stückleistung
CPP Collect&Pick&Place-Kopf, SIPLACE MultiStar CPP
DCA Direct Chip Attach
DT Doppeltransport
EDIF Energie- und Dateninterface
EGB Elektrostatisch gefährdete Bauelementegruppe
EMV Elektromagnetische Verträglichkeit
ESD Electrostatic Sensitive Device
ET Einfachtransport
FC Flip-Chip
FM Flächenmagazin
FMT Flächenmagazinträger
GCU Gantry Control Unit
GND Erde
I-Placement Independent Placement (Unabhängiges Bestücken)
JTF JEDEC Tray Feeder
LBO Long Board Option
LP Leiterplatte
MFU Maschinenfähigkeitsuntersuchung
MHCU Head Control Unit
MTC Matrix Tray Changer
P&P Pick&Place
P&P1 Pick&Place-Modul 1
P&P2 Pick&Place-Modul 2
PPW Pipettenwechsler
SMD Surface Mounted Device
SR Stationsrechner
TH Twin Pick&Place-Kopf, SIPLACE TwinStar
VS Visionsystem
WPC Waffle-Pack-Wechsler
Betriebsanleitung SIPLACE X-Serie S 1 Einleitung
Ab Softwareversion 713.0 Ausgabe 11/2019 1.2 Bestückautomaten-Beschreibung
19
1.2 Bestückautomaten-Beschreibung
1.2.1 SIPLACE X4i S
1

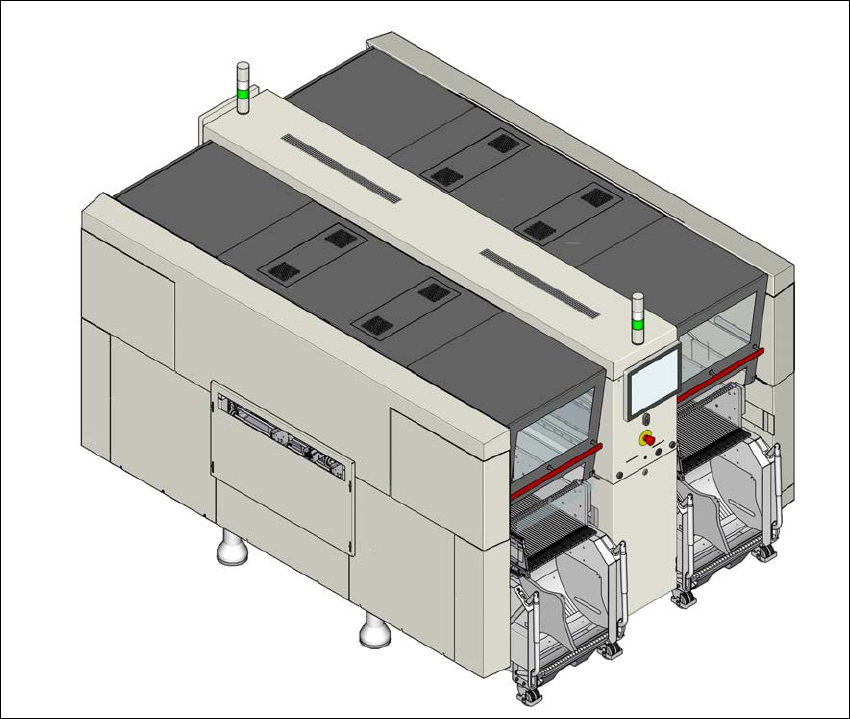

Abb. 1.2 - 1 Bestückautomat SIPLACE X4i S
Der Bestückautomat SIPLACE X4i S zeichnet sich aus durch
– höchste Präzision,
– Intelligente Leistungsoptimierung,
– Intelligente Rüststrategien,
– Bestückleistungen bis in den High-End Prozessbereich
