Betriebsanleitung SIPLACE X-Serie S 4 Aufstellen und Inbetriebnahme Ab Softwareversion 713.0 Ausgabe 11/2019 4.1 Transport und Anlieferungskonfiguration 183 4 Aufstellen und Inbetriebnahme 4.1 T ransport und Anlieferungs…
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.9 BE-Wagen Ab Softwareversion 713.0 Ausgabe 11/2019
182
3.9.10 Leergurtleitkanal an der BE-Wagen-Einzugsvorrichtung
In der Standardversion kann der Leergurtleitkanal Gurte mit einer Taschenhöhe bis maximal 8 mm
zum pneumatischen Gurtschneidgerät führen.
3

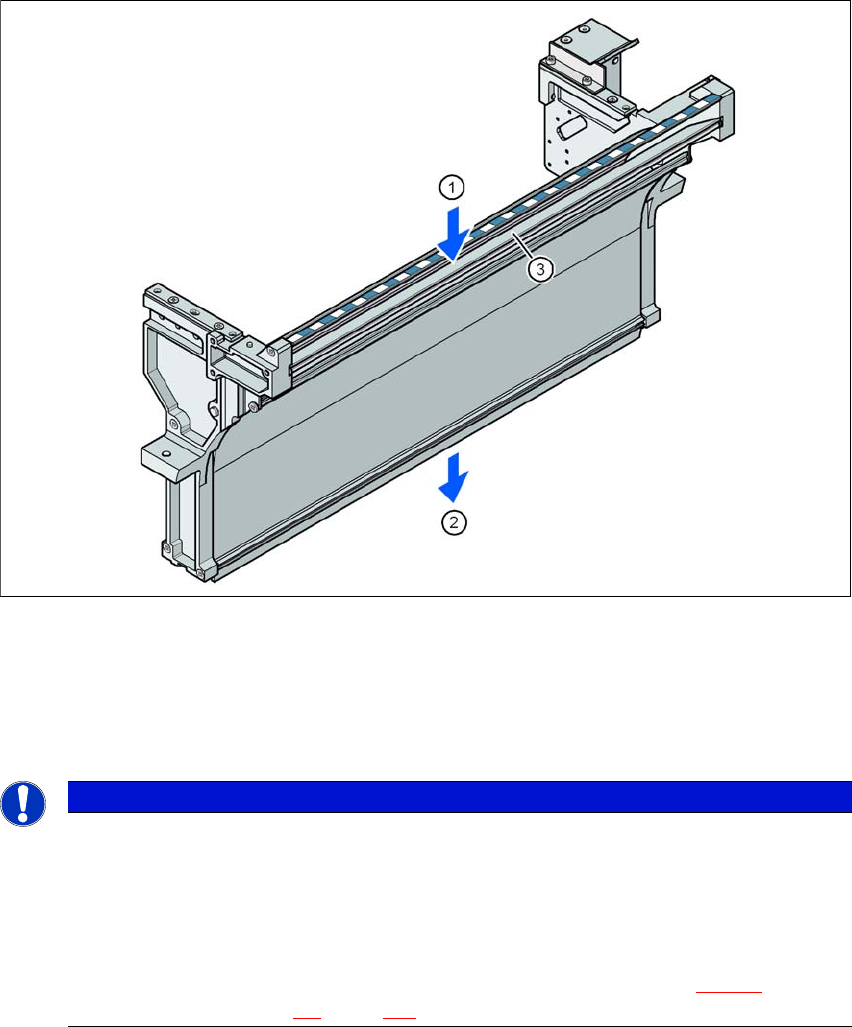

Abb. 3.9 - 11 Leergurtleitkanal an der BE-Wagen-Einzugsvorrichtung SIPLACE X-Serie S
(1) Einlassspalt für die Leergurte
(2) Austrittsspalt für die Leergurte oberhalb des pneumatischen Schneidgeräts
(3) Trennblech für Gurte < 8 mm, für Gurte > 8 mm demontierbar
3
HINWEIS
Staugefahr!
Bei Zuführmodulen mit niedrigen Taschen neben Zuführmodulen mit hohen Taschen be-
steht für die Leergurte Staugefahr.
Positionieren Sie Zuführmodule mit niedrigen Taschen nicht unmittelbar neben Zu-
führmodule mit hohen Taschen.
Für Gurttaschen höher als 12 mm kann das Trennblech (Pos. 3 in Abb. 3.9 - 11
) entfernt
werden (siehe Abschnitt 4.5
, Seite 226).
Betriebsanleitung SIPLACE X-Serie S 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 11/2019 4.1 Transport und Anlieferungskonfiguration
183
4 Aufstellen und Inbetriebnahme
4.1 Transport und Anlieferungskonfiguration
4.1.1 Transportverpackung
Innerhalb Europas werden der Bestückautomat und die BE-Wagen auf zwei Holzpaletten und in
Plastikfolien verpackt ausgeliefert. Außerhalb Europas werden der Bestückautomat und die BE-
Wagen in Transportkisten aus Holz angeliefert.
4.1.1.1 Abmessungen der Transportverpackungen
Die Abmessungen der Paletten und Holzkisten sind in der folgenden Tabelle aufgelistet:
4

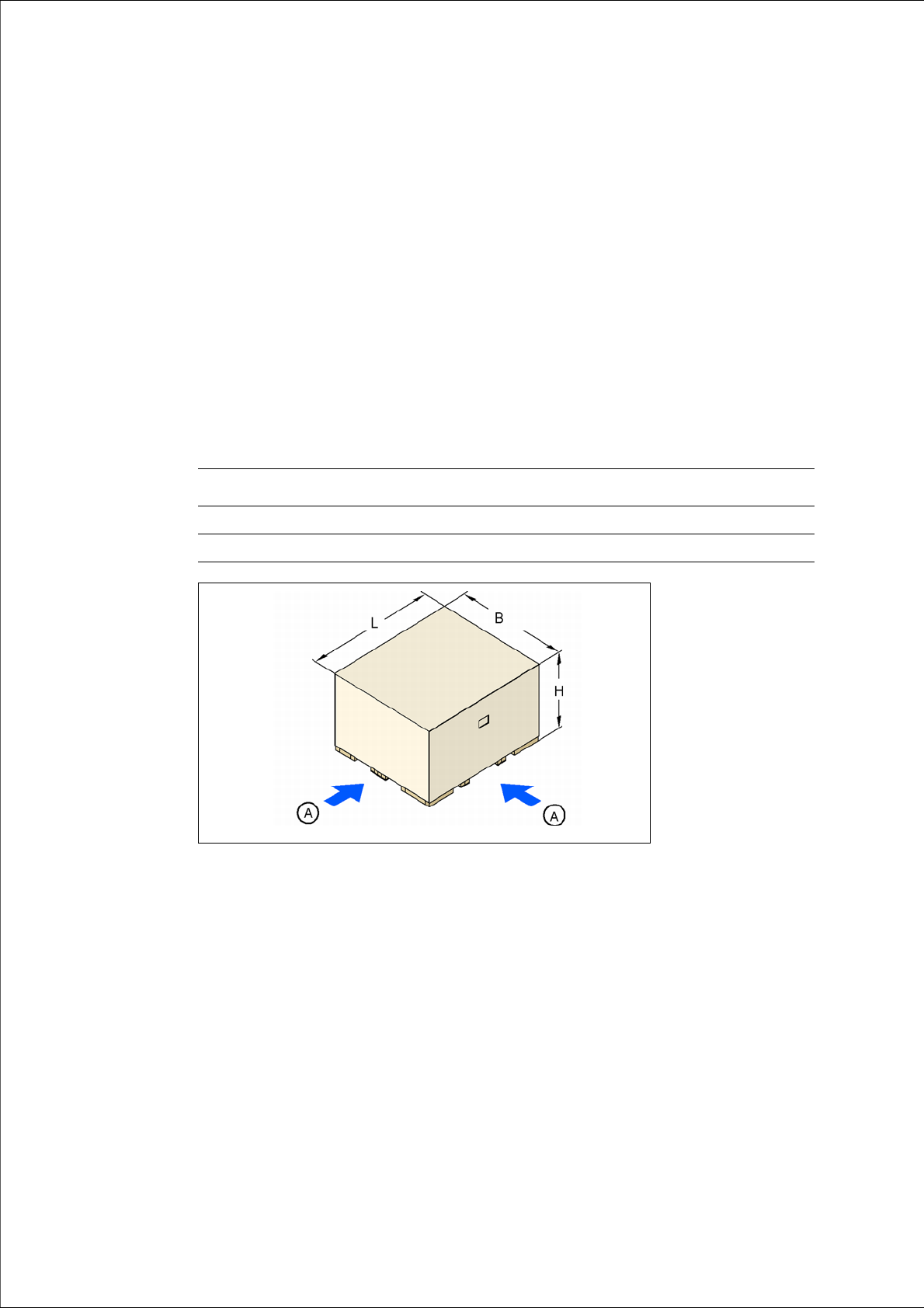

Abb. 4.1 - 1 Transportkiste - Abmessungen in Millimeter
(A) Ansatzpunkte für den Gabelstapler
Bestückautomat (L x B x H) BE-Wagen
Palette 2790 mm x 2404 mm 2060 mm x 1350 mm
Holzkiste 2790 mm x 24040 mm x 1600 mm 2060 mm x 1350 mm x 1300 mm
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie S
4.1 Transport und Anlieferungskonfiguration Ab Softwareversion 713.0 Ausgabe 11/2019
184
4.1.1.2 Gewicht des versandfertigen Bestückautomaten
Die folgende Tabelle enthält die Gewichtsangaben der versandfertigen Bestückautomaten ein-
schließlich Verpackung.
4
4.1.2 Lieferung kontrollieren
Lagern Sie den Bestückautomaten in der Verpackung, bis er Raumtemperatur erreicht hat.
Anderenfalls besteht Kondensationsgefahr.
Kontrollieren Sie die Lieferung auf Beschädigungen.
Überprüfen Sie die Schocksensoren auf der Transportkiste.
Packen Sie den Bestückautomaten und das Zubehör aus und überprüfen Sie die Lieferung
auf Vollständigkeit (Referenzlieferschein).
Dokumentieren Sie das Ergebnis im Installationsreport / Abnahmeprotokoll.
4.1.3 Anlieferungskonfiguration
Bei Anlieferung ist der Bestückautomat folgendermaßen konfiguriert:
– Die Transportspuren des Doppeltransport sind auf eine Breite von 210 mm eingestellt. Diese
Breiteneinstellung ist für die Feinjustage des Bestückautomaten von Bedeutung.
– Beide Bildschirme sind demontiert.
– Beide Meldeleuchten sind demontiert.
– Alle Portalachsen sind mit Transportsicherungen fixiert.
Bestückautomat Versand innerhalb Europas Versand nach Übersee
X-Serie S 4004 kg 4504 kg
BE-Wagen 95 kg 110 kg
