Betriebsanleitung SIPLACE X-Serie S 4 Aufstellen und Inbetriebnahme Ab Softwareversion 713.0 Ausgabe 11/2019 4.3 Den Bestückautomaten aufstellen 209 4 Abb. 4.3 - 4 Maschinenfüße des Bestückautomaten (Beispiel SIPLACE X2 …
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie S
4.3 Den Bestückautomaten aufstellen Ab Softwareversion 713.0 Ausgabe 11/2019
208
4
Heben Sie den Bestückautomaten mit dem Gabelstapler etwa 35 cm hoch. So vermeiden Sie
jegliches Verletzungsrisiko für Ihre Füße, wenn sich die Maschinenfüße versehentlich absen-
ken.
Der Bestückautomat steht auf 6 Füßen.
– 4 äußere Maschinenfüße (Pos. 1 in Abb. 4.3 - 4
, Seite 209)
– äußerer Maschinenfuß für die LP-Transporthöhen 900, 930 und 950 mm,
Länge 439 mm, Artikel-Nr. 03000890-02 (Pos. 1 in Abb. 4.3 - 3
).
– 2 mittlere Maschinenfüße (Pos. 2 in Abb. 4.3 - 4
, Seite 209) mit 2 Distanzstücken (Pos. 3 und
Pos. 4 in Abb. 4.3 - 4
, Seite 209) zur Höheneinstellung, wenn erforderlich.
4

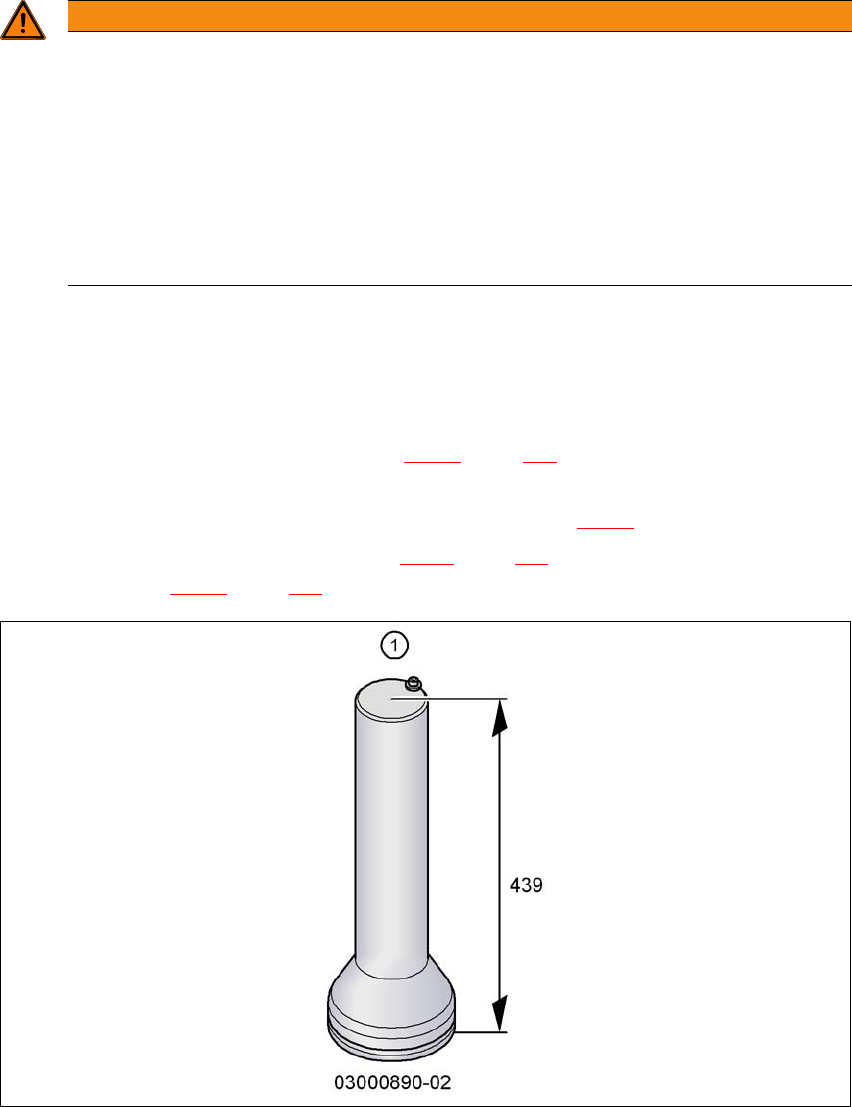

Abb. 4.3 - 3 Äußere Maschinenfüße - zwei Ausführungen (Maße in Millimeter)
WARNUNG
Beschädigungsgefahr durch einseitige Belastung!
Eine einseitige Belastung der Maschinenfüße durch z.B. Kippen des Bestückautomaten
kann zur Verformung der Befestigung der Maschinenfüße führen.
Achten Sie darauf, dass die Gabel beim Anheben des Bestückautomaten gleichför-
mig belastet wird.
Verwenden Sie eine feste Unterlage zwischen Gabel und Bestückautomat.
Lassen Sie eine zweite Person das Anheben des Bestückautomaten beobachten
und sicherstellen, dass der Bestückautomat nicht zur Seite kippt.
Betriebsanleitung SIPLACE X-Serie S 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 11/2019 4.3 Den Bestückautomaten aufstellen
209
4
Abb. 4.3 - 4 Maschinenfüße des Bestückautomaten (Beispiel SIPLACE X2 S / X3 S / X4 S)
4
(1) Äußerer Maschinenfuß, 4 x, 2 Ausführungen (siehe Abb. 4.3 - 3, Seite 208)
(2) Mittlerer Maschinenfuß, 2 x
(3) Distanzstück an der Seite des Stromversorgungseinschubs
(2)
(2)
(1)
(1)
(1)
(1)
(3)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie S
4.3 Den Bestückautomaten aufstellen Ab Softwareversion 713.0 Ausgabe 11/2019
210
4.3.6.1 Höhe der mittleren Maschinenfüße voreinstellen
Zunächst werden die mittleren Maschinenfüße voreingestellt. Je nach Höhe des Bestückautoma-
ten muss das Distanzstück lagerichtig an der Unterseite angeschraubt werden.
Leiterplatten-Transporthöhe von 900 mm einstellen 4
Für die Leiterplatten-Transporthöhe von 900 mm benötigen Sie das Distanzstück.
Richten Sie dieses so aus, dass die 90 mm - Seite vertikal ausgerichtet ist und die Bohrung
für den mittleren Maschinenfuß nach unten zeigt.
4
4
4
4
4
4
4
4
4
4
4
4

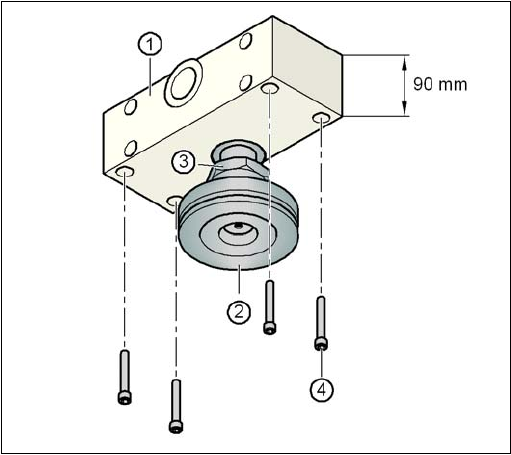

Abb. 4.3 - 5 Ausrichtung des Distanzstücks für 900 mm Transporthöhe
4
(1) Distanzstück-Höhe 90 mm
(2) Mittlerer Maschinenfuß
(3) Kontermutter M24
(4) Innensechskantschraube M12x80, 4 Stück
