Betriebsanleitung SIPLACE X-Serie S 4 Aufstellen und Inbetriebnahme Ab Softwareversion 713.0 Ausgabe 11/2019 4.3 Den Bestückautomaten aufstellen 213 4 4 4 Lockern Sie vorsichtig bei de Innensechskant schrauben M24x90 (…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie S
4.3 Den Bestückautomaten aufstellen Ab Softwareversion 713.0 Ausgabe 11/2019
212
Schrauben Sie das Gewinde des mittleren Maschinenfußes in die Bohrung an der Unterseite
des Distanzstücks.
Richten Sie beide Distanzstücke folgendermaßen aus:
– Die Öffnung des Distanzstücks auf der Pneumatikeinschubseite weist in Leiterplatten-
transportrichtung (siehe Punkt 4 in Abb. 4.3 - 4
, Seite 209).
– Die Öffnung des Distanzstücks auf der Stromversorgungsseite zeigt in Gegenrichtung
zur Leiterplatten-Transportrichtung (siehe Punkt 3 in Abb. 4.3 - 4
, Seite 209).
Befestigen Sie beide Distanzstücke mit je vier Innensechskantschrauben M12x80 (siehe
Punkt 4 in Abb. 4.3 - 6
). Verwenden Sie dazu den Schraubendrehereinsatz mit Schlüsselmaß
10 mm.
4.3.6.2 Höhe der äußeren Maschinenfüße voreinstellen
4

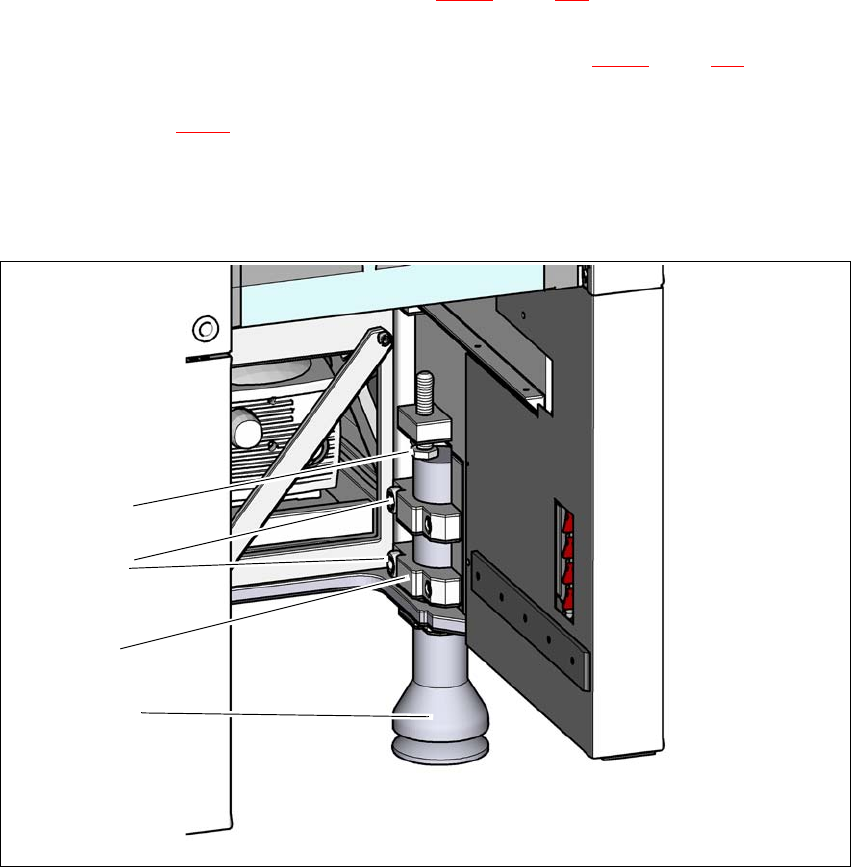

Abb. 4.3 - 7 Höhe der äußeren Maschinenfüße voreinstellen
(1) Einstellschraube M24x2x120 zur Höhenjustage
(2) Äußerer Maschinenfuß
(3) Klemmstück
(4) Innensechskantschraube M24x90
(4)
(2)
(1)
(3)
Betriebsanleitung SIPLACE X-Serie S 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 11/2019 4.3 Den Bestückautomaten aufstellen
213
4
4
4
Lockern Sie vorsichtig beide Innensechskantschrauben M24x90 (Pos. 2 in Abb. 4.3 - 7, Seite
212
) mit dem Schraubendrehereinsatz (Schlüsselmaß 19 mm) und lassen Sie den äußeren
Maschinenfuß (Pos. 1 in Abb. 4.3 - 7
, Seite 212) langsam bis zum Anschlag nach unten glei-
ten.
Setzen Sie für die gewünschte LP-Transporthöhe den passenden Maschinenfuß ein.
– äußerer Maschinenfuß für die LP-Transporthöhen 900, 930 und 950 mm,
Länge 439 mm, Artikel-Nr. 03000890-02 (Pos. 1 in Abb. 4.3 - 4
, Seite 209)
Führen Sie die Voreinstellung für jeden der äußeren Maschinenfüße durch.
Der Abstand zwischen Maschinenfuß-Unterseite und Unterkante Maschinenrahmen sollte
folgende Werte betragen:
VORSICHT
Schnittgefahr an der Gurtabfallrutsche!
Beim Drehen der Einstellschraube M24x2x120 zur Höhenjustage (Pos. 1 in Abb. 4.3 - 7
,
Seite 212
) besteht Schnittgefahr, durch scharfe Kanten der Gurtabfallrutsche.
Tragen Sie feste Sicherheitshandschuhe.
WARNUNG
Schweres Maschinenteil
Die Maschinenfüße sind sehr schwer. Beim Lösen einzelner Schrauben können diese
herabstürzen und es besteht Quetschgefahr.
Beim Tauschen der Maschinenfüße muss der Bestückautomaten leicht angehoben
werden.
Achten Sie darauf dass sich niemand im Gefahrenbereich aufhält. Durch unabsicht-
liches Verschieben oder Absenken des Bestückautomaten besteht Quetschgefahr.
WARNUNG
Den Bestückautomaten nicht verschiebenl
Die Transportwangen können beschädigt werden.
Achten Sie darauf, dass der Bestückautomaten dabei nicht verschoben wird und da-
durch die Transportwangen nicht beschädigt werden.
LP-Transporthöhe Abstand der Maschinenfußunterseite
zur Unterkante des Maschinenrahmens
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie S
4.3 Den Bestückautomaten aufstellen Ab Softwareversion 713.0 Ausgabe 11/2019
214
Justieren Sie die Einstellschraube M24x2x120 (Pos. 3 in Abb. 4.3 - 7, Seite 212) mit dem Ga-
belschlüssel SW 36 so, dass Sie die Abstandswerte aus der Tabelle oben für die jeweilige
Transporthöhe erreichen.
Senken Sie den Bestückautomaten nun vorsichtig mit dem Gabelstapler ab, bis die Maschi-
nenfüße gleichmäßig den Boden berühren. Eine zweite Person sollte auf jeden Fall die sta-
bile Lage des Bestückautomaten während des Absenkvorgangs kontrollieren.
Gegebenenfalls muss die Klemmung der äußeren Maschinenfüße noch etwas gelockert wer-
den.
Senken Sie den Bestückautomaten weiter vorsichtig ab, bis die äußeren Maschinenfüße die
Einstellschrauben M24x2x120 (Pos. 3 in Abb. 4.3 - 7
, Seite 212) zur Höhenjustage berühren.
Achten Sie darauf, dass die mittleren Maschinenfüße (siehe Punkt 2 in Abb. 4.3 - 4, Seite
209
) den Boden noch nicht berühren. Wenn nötig schrauben Sie die mittleren Maschinenfüße
noch etwas in den Bestückautomaten bzw. in das Distanzstück ein.
4
HINWEIS
Die Beschreibung für die endgültige Justage des Bestückautomaten finden Sie in Ab-
schnitt 4.3.8.1
, Seite 217.
