Betriebsanleitung SIPLACE X-Serie S 4 Aufstellen und Inbetriebnahme Ab Softwareversion 713.0 Ausgabe 11/2019 4.3 Den Bestückautomaten aufstellen 219 4 Abb. 4.3 - 1 1 Höhe der äußeren Maschinenfüße voreinstellen (1) Einst…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie S
4.3 Den Bestückautomaten aufstellen Ab Softwareversion 713.0 Ausgabe 11/2019
218
4
Messen Sie den Abstand zwischen Oberkante des LP-Transportriemens und dem Unter-
grund. Dieser Abstand sollte 900 mm, 930 mm bzw. 950 mm betragen.
4

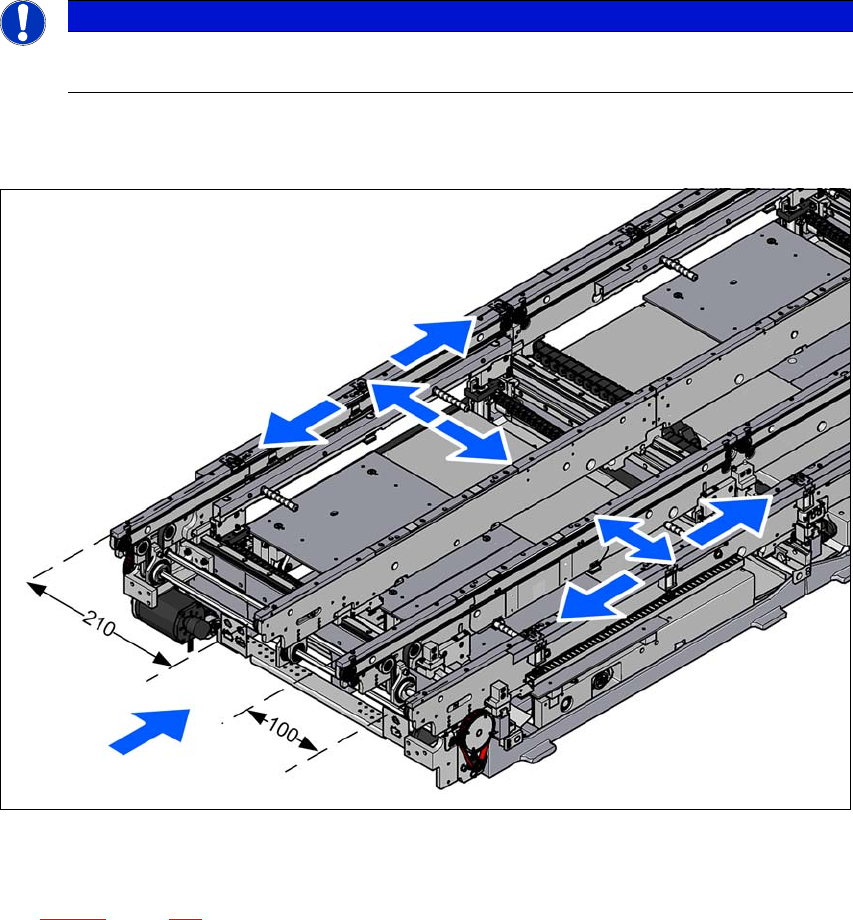

Abb. 4.3 - 10 Den Bestückautomaten in X- und Y-Richtung justieren
Justieren Sie mit dem Gabelschlüssel SW36 die Einstellschraube M24x2x120 (Pos. 1 in Abb.
4.3 - 11
, Seite 219) so, dass bei der geforderten Leiterplatten-Transporthöhe die Libelle der
Maschinenwasserwaage keine Abweichung vom Nullpunkt zeigt.
HINWEIS
Legen Sie beim Doppeltransport die Wasserwaage für die Justage in X-Richtung im-
mer nur auf die äußeren Wangen des Bestückautomaten.
Betriebsanleitung SIPLACE X-Serie S 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 11/2019 4.3 Den Bestückautomaten aufstellen
219
4

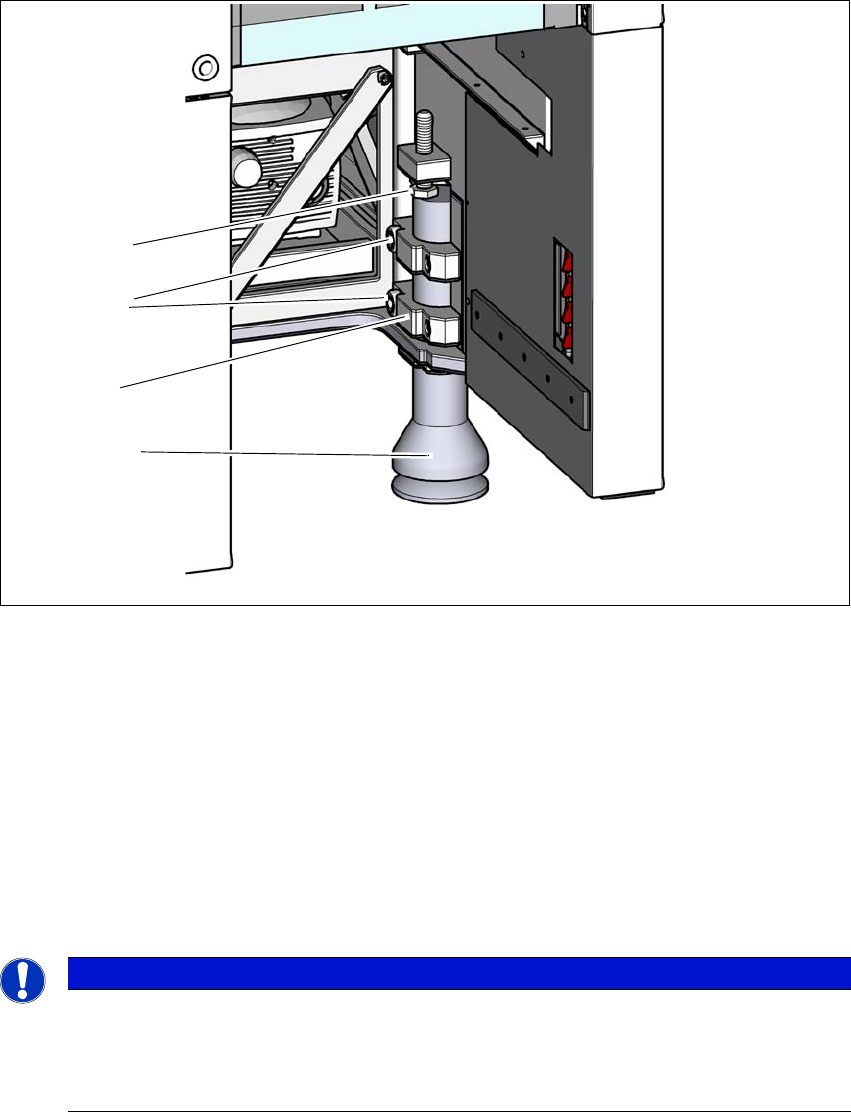

Abb. 4.3 - 11 Höhe der äußeren Maschinenfüße voreinstellen
(1) Einstellschraube M24x120 zur Höhenjustage (M24x100 bei 900 mm Maschinenhöhe)
(2) Äußerer Maschinenfuß
(3) Klemmstück
(4) Innensechskantschraube M24x90
Kontrollieren Sie die geforderte Leiterplatten-Transporthöhe.
Ist der Bestückautomat ausgerichtet, ziehen Sie mit dem Drehmomentschlüssel die Innen-
sechskantschrauben M24x90 (Pos. 4) zum Klemmen der Klemmstücke an allen äußeren Ma-
schinenfüßen fest (Pos. 3).
4
Drehen Sie die mittleren Maschinenfüße mit dem Hakenschlüssel 135 - 145 so weit heraus,
bis diese fest auf dem Boden aufsitzen.
Achten Sie darauf, dass Sie die mittleren Maschinenfüße nicht zu weit herausdrehen und den
Bestückautomaten dadurch dejustieren.
HINWEIS
Vibrationen bei geringerem Anzugsmoment!
Das Anzugsdrehmoment beträgt 130 Nm. Bei geringerem Anzugsdrehmoment könnte
der Bestückautomat zum Vibrieren neigen.
Verwenden Sie ein ausreichend großes Anzugsdrehmoment.
(4)
(2)
(1)
(3)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie S
4.3 Den Bestückautomaten aufstellen Ab Softwareversion 713.0 Ausgabe 11/2019
220
4

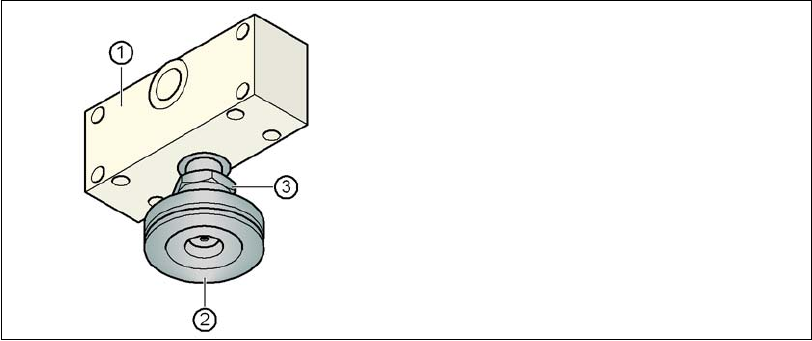

Abb. 4.3 - 12 Mittleren Maschinenfuß ausrichten und kontern
Kontrollieren Sie noch einmal die exakte Ausrichtung des Bestückautomaten mit der Maschi-
nenwasserwaage.
Ziehen Sie mit dem Gabelschlüssel SW65 die Kontermutter M24 (Pos. 3) fest.
(1) Distanzstück
(2) Mittlerer Maschinenfuß
(3) Kontermutter M24
