Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten Ab Softwareversion 713.0 Ausgabe 11/2019 5.3 SIPLACE-Linie einschalten 237 5.3 SIPLACE-Linie einschalten 5.3.1 St arten des Programms SI PLACE Pro Line C…

5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE X-Serie S
5.2 Bedien- und Anzeigeelemente Ab Softwareversion 713.0 Ausgabe 11/2019
236
5.2.2 Beschreibung
Alle Bedienelemente sind für Personen ab einer Körpergröße von 1,40 m erreichbar.
Hauptschalter 5
Der Hauptschalter dient zum Ein- bzw. Ausschalten der Stromversorgung des Bestückautomaten.
5
Stopptaster (schwarz) 5
Mit dem schwarzen Taster halten Sie den Bestückbetrieb des Bestückautomaten an.
Starttaster (weiß) 5
Mit dem weißen Taster starten Sie den Bestückautomaten nach dem Einschalten bzw. nach Be-
seitigung von Fehlfunktionen.
NOT-HALT-Taster 5
Beim Drücken des NOT-HALT-Tasters rastet dieser ein. Die Stromversorgung zu den Portalach-
sen, BE-Wagen, Transportbändern und Schneidgeräten wird unterbrochen, die Spannungsver-
sorgung für die Sternachsen der Bestückköpfe reduziert. Der Taster lässt sich durch Drehen
wieder entriegeln.
Multi-Touch-Bildschirm 5
Auf jeder Seite des Bestückautomaten befindet sich ein Flachbildschirm mit einer besonders be-
rührungsempfindlichen "Multi-Touch" Bildschirmoberfläche (Bildschirm mit Mehrfinger-Gestener-
kennung). Über die Stationssoftware kann eine Tastatur zur Bildschirmeingabe eingeblendet
werden.
Meldeleuchte mit Hupe- zweifarbig (Standard) 5
Die Farbenfolge der Meldeleuchten ist weiß - grün. Sie signalisieren die Betriebszustände und
Fehlfunktionen des Bestückautomaten. Siehe dazu Abschnitt 5.7 auf Seite 254.
Meldeleuchte mit Hupe- dreifarbig (Optional) 5
Die Farbenfolge der Meldeleuchten ist rot - gelb - grün. Sie signalisieren die Betriebszustände und
Fehlfunktionen des Bestückautomaten. Siehe dazu Abschnitt 5.7 auf Seite 254.
GEFAHR
Lebensgefahr durch Spannungen!
Auch bei ausgeschaltetem Hauptschalter führen bestimmte Teile im Inneren des
Bestückautomaten noch lebensgefährliche Spannungen.

Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 11/2019 5.3 SIPLACE-Linie einschalten
237
5.3 SIPLACE-Linie einschalten
5.3.1 Starten des Programms SIPLACE Pro Line Control GUI
Starten Sie auf dem Linienrechner SIPLACE Pro Line Control GUI
über das Startmenü von Windows
Start --> Programme --> SIPLACE Pro --> LCGUI
oder
über das Symbol auf dem Desktop.
Tragen Sie Ihre Benutzerdaten ein.
Das System verbindet sich nun zum SIPLACE Pro Server und öffnet die Bedienoberfläche.
5.3.2 Was Sie beachten sollten, bevor Sie die Stationen einschalten
5
Überprüfen Sie, ob die Stationen an die Strom- und Druckluftversorgung angeschlossen sind.
Führen Sie eine Sichtprüfung an den Stationen durch. Achten Sie insbesondere darauf, dass
sich keine Hindernisse im Verfahrbereich der Portale befinden.
Stellen Sie sicher, dass sich die Z-Achsen aller Köpfe in ihrer oberen Endstellung befinden.
Mit Option Waffle-Pack-Wechsler: Schalten Sie zuerst die Waffle-Pack-Wechsler ein bevor
Sie den Bestückautomaten einschalten.
5.3.3 Station einschalten und Bedienoberfläche der Stationssoftware starten
Schalten Sie die Station am Hauptschalter ein.
Überprüfen Sie nach dem Einschalten, ob die Manometer den erforderlichen Betriebsdruck
anzeigen.
Die Stationsrechner-Software wird geladen und die Ansicht "Produktion" der Stationssoftware
für die Bedienebene "Produktion" wird angezeigt (siehe nachfolgende Abbildung).
VORSICHT
Bevor Sie die Stationen einschalten, führen Sie bitte die nachfolgend beschriebenen
Arbeitsschritte durch.

5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE X-Serie S
5.3 SIPLACE-Linie einschalten Ab Softwareversion 713.0 Ausgabe 11/2019
238
5

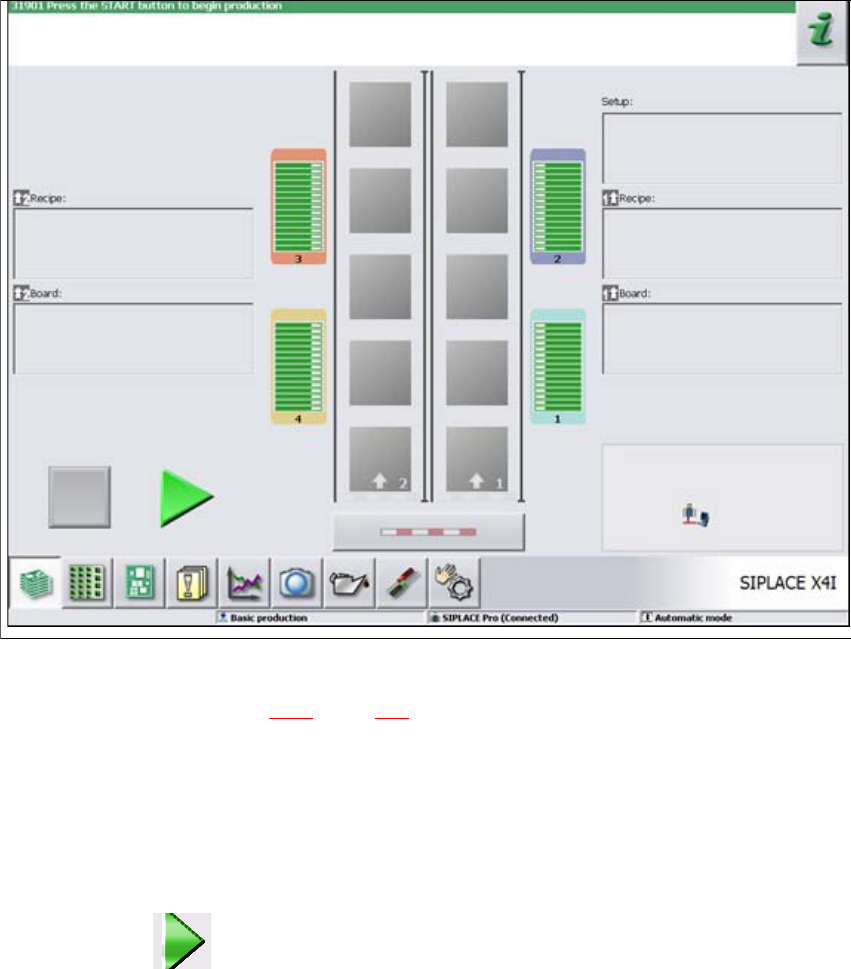

Abb. 5.3 - 1 Ansicht "Produktion" nach dem Laden der Stationssoftware (am Beispiel der SIPLACEX4i)
Im Statusfeld (siehe Abschnitt 5.5.1, Seite 243) wird der aktuelle Zustand der Station und die Ak-
tion angezeigt, die Sie ausführen sollen.
Drücken Sie bei Aufforderung "Start-Taste betätigen" eine Start-Taste.
Start-Tasten befinden sich auf der Eingabeseite, Ausgabeseite und auf den Bedienfeldern an
der linken und rechten Seite der Station.
Der Referenzlauf wird durchgeführt. Nach Abschluss des Referenzlaufes ist die Station be-
triebsbereit.
Das Symbol wird im Arbeitsbereich der Bedienoberfläche angezeigt (aktiviert).
