Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten Ab Softwareversion 713.0 Ausgabe 11/2019 5.5 Die Bedienoberfläche 243 5.5.1 St atusfeld Im S tatusfeld wird der aktu elle Maschinenzust and , der zuletzt…
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE X-Serie S
5.5 Die Bedienoberfläche Ab Softwareversion 713.0 Ausgabe 11/2019
242
5.5 Die Bedienoberfläche
Die Bedienoberfläche ist in die nachfolgend beschriebenen Bereiche aufgeteilt.
5

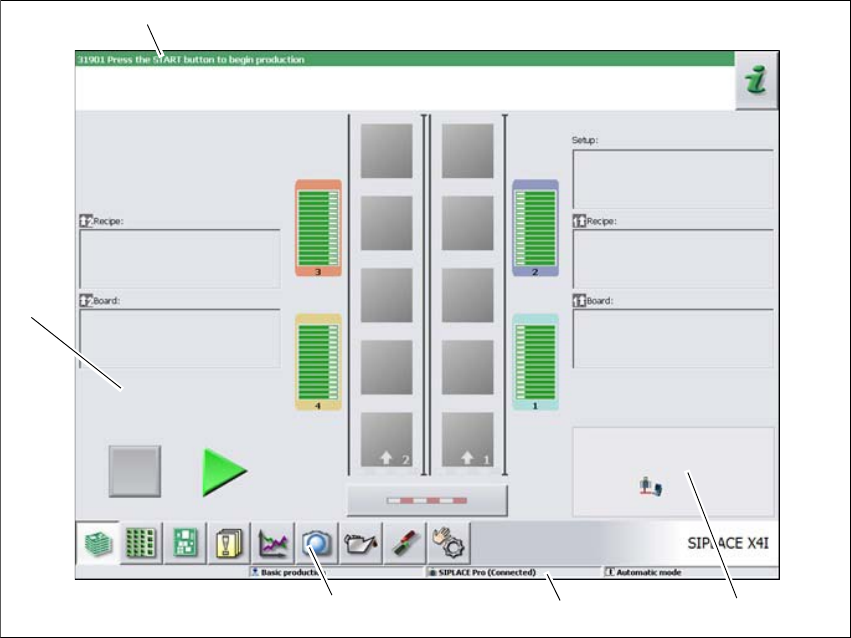

Abb. 5.5 - 1 Komponenten der Bedienoberfläche in der Ansicht "Produktion" (am Beispiel der SIPLACE X4i)
Legende
(1) Statusfeld (Status- und Fehleranzeige)
(2) Bearbeitungsbereich / Anzeigebereich
(3) Symbolleiste
(4) Infozeile
(5) Anzeige von geänderten Konfigurationen und zusätzlichen Optionen, z.B. Barcode-Betrieb
(1)
(2)
(3)
(4)
(5)
Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 11/2019 5.5 Die Bedienoberfläche
243
5.5.1 Statusfeld
Im Statusfeld wird der aktuelle Maschinenzustand, der zuletzt aufgetretene Fehler und die durch-
zuführende Aktion angezeigt.
Auf der rechten Seite des Statusfeldes werden je nach Zustand folgende Symbole angezeigt:
(Grün) Startet die kontextsensitive Hilfe zur aktuellen Ansicht. Alle Bedienelemente der Ansicht
werden kurz erläutert
(Rot) Startet das Hilfesystem, das mögliche Ursachen für den aktuellen Fehler und Behebungs-
maßnahmen aufzeigt (siehe Abschnitt 5.6.1
, Seite 251).
Öffnet ein Dialogfenster, in dem die Quelle des Fehlers, der Fehlermeldungstext und das Datum
mit Uhrzeit beim Auftreten des Fehlers angezeigt wird (siehe Abschnitt 5.6.1
, Seite 251). Von hier
aus kann ebenfalls die Hilfe zum aktuellen Fehler aufgerufen werden.
Öffnet die Detailansicht für den aktuellen Fehler. In dieser Ansicht können Fehlerbehebungsmaß-
nahmen direkt aufgerufen werden (wird nur bei bestimmten Fehlermeldungen angezeigt).
Löscht den aktuell angezeigten Fehler aus dem Statusfeld.
5.5.2 Anzeige- und Bearbeitungsbereich
In diesem Bereich werden die Schaltflächen zum Einstellen/Auslösen von Funktionen, allgemeine
Informationen zur Leiterplatte, Rüstung, Los und sonstige Hinweise angezeigt.
Durch animierte und verschiedenfarbig gekennzeichnete Objekte werden Vorgänge oder Zu-
stände (z. B. Bearbeiten, Stellplatz leer usw.) angezeigt.
Die Übersicht über alle Schaltflächen und Informationen finden Sie in der Online Hilfe.
5.5.3 Symbolleiste
In der Symbolleiste befinden sich Schaltflächen für die Hauptfunktionen der Stationssoftware.
Damit können Sie die Bedienoberfläche in andere Ansichten umschalten und von dort aus weitere
Funktionen verwenden (siehe Abschnitt 5.5.5
, Seite 248).
5
Abb. 5.5 - 2 Symbolleiste
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE X-Serie S
5.5 Die Bedienoberfläche Ab Softwareversion 713.0 Ausgabe 11/2019
244
Die Schaltflächen variieren je nach Konfiguration und eingestellter Bedienebene. Einige Ansich-
ten stehen nur in höheren Bedienebenen zur Verfügung.
In der folgenden Tabelle sind die Schaltflächen und Hauptfunktionen kurz beschrieben.
5
Symbol Ansicht Beschreibung
Produktion
(Grundansicht)
Anzeige der Maschinenstatus für die am häufigsten ausgeführten
Aufgaben während der Produktion.
Anzeige der Betriebszustände, siehe Abschnitt 5.5.2
, Seite 243.
Anzeige von Stellplätzen, Name der Rüstung, Name des Los,
Änderungen der Konfiguration und zusätzlichen Optionen.
Zuführmodul,
Bauelemente und
Pipetten
Die Rüstung kann für jeden der 4 Stellplätze einzeln aufgerufen
werden.
Prüfen und Rüsten von Zuführmodulen, Bauelementen und Pipet-
ten.
Gehäuseformen und Bauelement-Taschenformen teachen.
Anzeige der Füllstandskontrolle.
Füllstandsansicht Dem Bediener wird zu jedem Zeitpunkt während der Bestückung
angezeigt, wann die einzelnen Förderer leer laufen und wieder
aufgefüllt werden müssen.
Leiterplatten Anzeige der Leiterplatten und Bestückpositionen-Liste.
Prüfen und Einrichten der Leiterplatten und Bauelemente.
Marken teachen.
Nachrichten Anzeige von Nachrichten zu aktuellen und früheren Ereignissen.
Die Nachrichten werden nach ihrer Art unterschieden. Es ist eine
Tabelle für Spurfehler, Transportfehler, Maschinenfehler, allgemei-
ne Fehler und verkettete Fehlermeldungen aufrufbar (siehe Ab-
schnitt 5.6
, Seite 250).
Statistik Anzeige von Statistik über Leistung, Qualität und abgeworfenes
Material. Anzeige der Leistung der Maschinen und Leiterplatten.
Starten von OIS (Operator Information System), nähere Informati-
onen siehe Dokumentation zu OIS.
Live-Bild wäh-
rend der Bestü-
ckung
Anzeige der einzelnen Kamera-Live-Bilder.
Erst ab Bedienebene "Erweiterte Produktion" :
Anzeige und Speichern der Vision-Dumps.
Wartungsstatus Enthält informationen über den Wartungsstatus des Bestückauto-
maten.
Für weitere informationen, sehen Sie bitte die Instandhaltungsan-
leitung.
Einstellungen Enthält alle Einstellungen und Optionen.
Einstellen der Bedienebene, Sprache der Bedienoberfläche.
Anzeige und Ändern von Maschineneinstellungen, Benutzerein-
stellungen, Maschinenoptionen und Software-Optionen, siehe Ab-
schnitt 5.5.5
, Seite 248.
