Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten Ab Softwareversion 713.0 Ausgabe 11/2019 5.9 Kontrollgang durchführen 261 5.9 Kontrollgang durchführen 5.9.1 X-Zuführmodule kontrollieren 5 Abb. 5.9 - 1 …
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE X-Serie S
5.8 Schicht wechseln Ab Softwareversion 713.0 Ausgabe 11/2019
260
5.8.2 Sicherheitshinweise zum Leeren des Gurtabfallbehälters
5

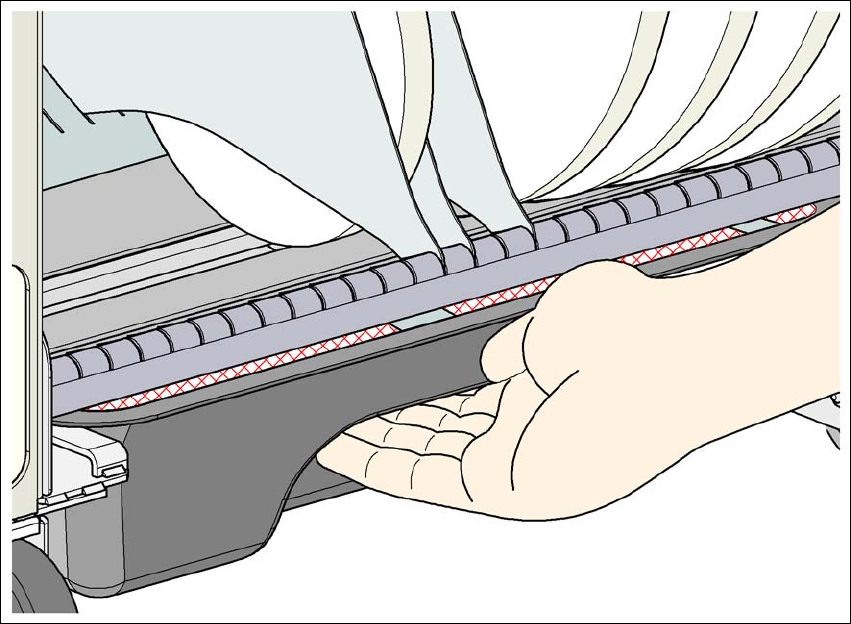

Abb. 5.8 - 1 Sicherheitshinweise zum Leeren des Gurtabfallbehälters
Der Gurtabfallbehälter muss zum Leeren aus dem BE-Wagen herausgezogen werden. Dabei be-
steht die Gefahr, dass man sich den Daumen einklemmt.
Zur Vermeidung dieses Risikos fassen Sie den Gurtabfallbehälter mit den Fingern an der Un-
terseite der Griffschale und legen den Daumen auf die Griffschale.
Bringen Sie Ihren Daumen keinesfalls in den Spalt zwischen Gurtcontainer und Gurtabfallbe-
hälter, da der Daumen sonst eingeklemmt wird.
Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 11/2019 5.9 Kontrollgang durchführen
261
5.9 Kontrollgang durchführen
5.9.1 X-Zuführmodule kontrollieren
5
Abb. 5.9 - 1 X-Zuführmodule kontrollieren
(1) Klappe
(2) Messer
(3) Statusanzeige
(1) LED-Anzeige
5
Kontrollieren Sie, ob der Folienbehälter des X-Gurtzuführmoduls voll ist.
Öffnen Sie dazu die Klappe (Pos. 1). Ziehen Sie die Deckfolie heraus und schneiden Sie sie
mit einer Schere oder am integrierten Messer (Pos. 2) ab.
(1)
(2)
(3)
(4)
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE X-Serie S
5.9 Kontrollgang durchführen Ab Softwareversion 713.0 Ausgabe 11/2019
262
5
Kontrollieren Sie die mehrfarbige Statusanzeige (Pos. 3 in Abb. 5.9 - 1, Seite 261).
– Leuchtet sie grün, ist das Zuführmodul betriebsbereit.
– Leuchtet sie orange, wird eine Warnung signalisiert. Die LEDs leuchten entsprechend.
– Leuchtet die Statusanzeige rot, ist es zu einer Fehlfunktion gekommen. Die LEDs leuch-
ten entsprechend.
Eine Aufstellung der LED- und Statusanzeigen am Bedienfeld von Smart Feedern finden
Sie in Abschnitt 5.11.1
, Seite 277. 5
Ist die Statusanzeige aus, kann dies folgende Ursachen haben: 5
– Das Zuführmodul ist nicht in der aktuellen Rüstung.
– Das Zuführmodul ist defekt.
– Das Zuführmodul ist deaktiviert (z.B. aufgrund eines Druckluftabfalls).
5.9.2 Gurte rechtzeitig anspleißen
5
VORSICHT
Probleme mit Deckfolienabzug!
Ein Abreißen der Deckfolie kann zu Problemen mit dem Deckfolienabzug führen.
HINWEIS
Zu splätes Spleißen der Gurte
Ein zu spätes Spleißen der Gurteführt zu erhöhten Stillstandszeiten führen
Spleißen Sie die Gurte rechtzeitig, so dass die Zuführmodule nicht leer werden.
HINWEIS
Zu frühes Spleißen der Gurte
Ein zu frühes Spleißen der Gurte kann beim Aufrollen des alten Gurtes auf die neue
Rolle dazu führen, dass die neue Rolle zu voll wird, der Gurt von der Rolle gleitet und
sich verhakt. Das führt zu Abholfehlern und erhöhten Stillstandszeiten.
Spleißen Sie die Gurte rechtzeitig, so dass sich der alte und neue Gurte nicht ver-
haken.
