Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten Ab Softwareversion 713.0 Ausgabe 11/2019 5.10 Zuführmodule rüst en 275 Ziehen Sie die Deckfolie seitlich am Abholfenster entlang nach vorne und unter d…
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE X-Serie S
5.10 Zuführmodule rüsten Ab Softwareversion 713.0 Ausgabe 11/2019
274
5

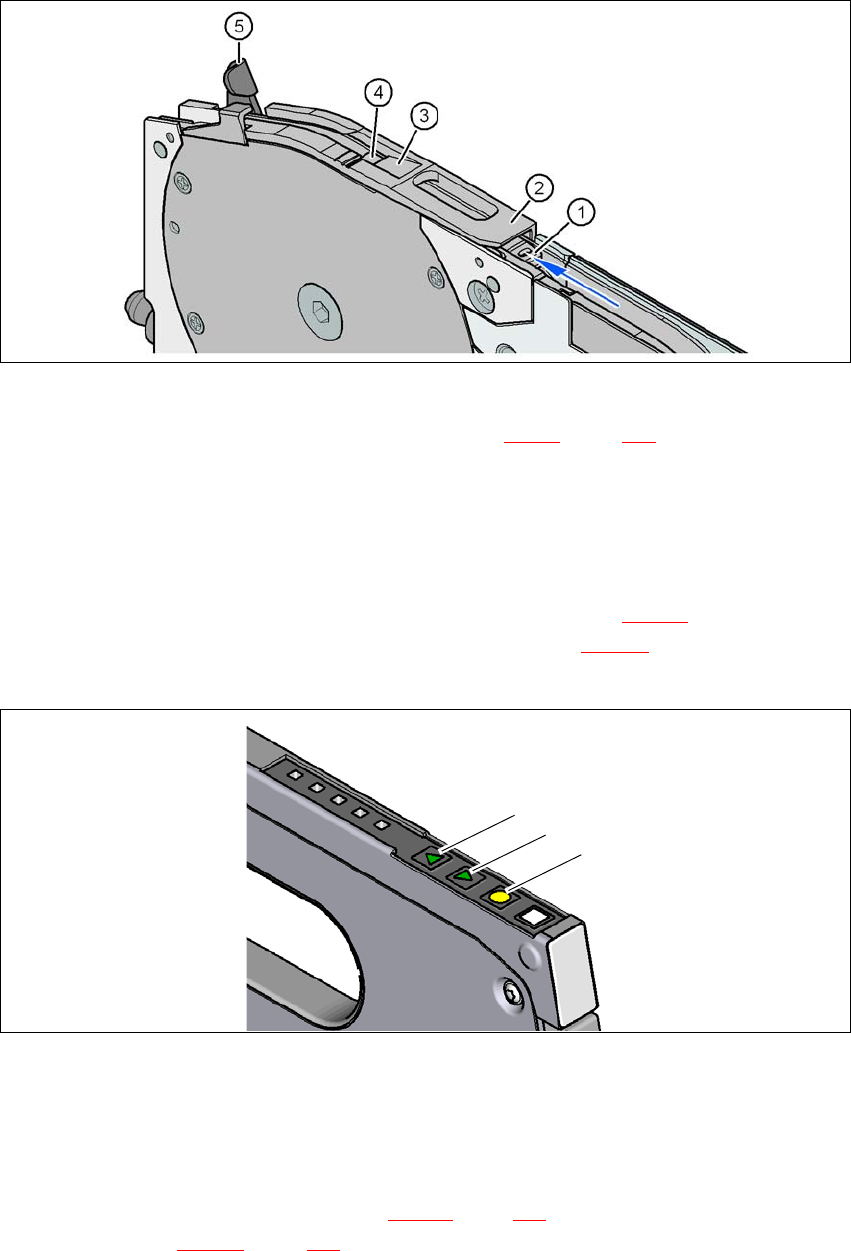

Abb. 5.10 - 5 Abholfenster des Gurtzuführmoduls
(1) Gurtunterstützung, herausnehmbar (siehe Abschnitt 5.10.5, Seite 275)
(2) Abholfenster
(3) Abzugskante für die Deckfolie
(4) Abholbereich für Bauelemente
(5) Hebel zum Anheben und Verriegeln des Abholfensters
Drücken Sie am Bedienfeld die Taste VORWÄRTS (Pos. 1 in Abb. 5.10 - 6) solange, bis sich
die Knickstelle der Deckfolie im Abholbereich (Pos. 4 in Abb. 5.10 - 5
) der Bauelemente be-
findet.
5
Abb. 5.10 - 6 Bedienfeld mit LED Anzeige
(1) Taste VORWÄRTS zum Vorwärtstransportieren des Gurtes
(2) Taste RÜCKWÄRTS zum Rückwärtstransportieren des Gurtes
(3) Taste FOLIE zum Spannen der Deckfolie
Schieben Sie den Hebel (Pos. 5 in Abb. 5.10 - 5, Seite 274) nach vorne, um das Abholfenster
(Pos. 2 in Abb. 5.10 - 5
, Seite 274) in die erste Rastposition anzuheben.
(1)
(2)
(3)
Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 11/2019 5.10 Zuführmodule rüsten
275
Ziehen Sie die Deckfolie seitlich am Abholfenster entlang nach vorne und unter dem Abhol-
fenster heraus.
Schlagen Sie die Deckfolie zurück, bis sie an der Abzugskante (Pos. 3 in Abb. 5.10 - 5, Seite
274
) anliegt.
5
Klappen Sie den Hebel (Pos. 5 in Abb. 5.10 - 5, Seite 274) zurück, um das Abholfenster ab-
zusenken.
Führen Sie die Deckfolie über die Deckfolienschwinge (Pos. 2 in Abb. 5.10 - 7) weiter bis zu
den Folienstopfrädern (Pos. 1 in Abb. 5.10 - 7
).
5
Abb. 5.10 - 7 Deckfolie zu den Deckfolienstopfrädern führen
(1) Deckfolienstopfräder
(2) Deckfolie
5
Drücken Sie am Bedienfeld den Taster FOLIE (Pos. 3 in Abb. 5.10 - 6, Seite 274) solange,
bis die Deckfolie gespannt ist. Die Deckfolienschwinge neigt sich nach unten und stoppt den
Antriebsmotor.
Schneiden Sie den Gurt am Frontende des Zuführmoduls bündig ab.
5.10.5 Bauelemente am SIPLACE SmartFeeder rüsten
Das Bedienen und Rüsten ist im Job Guides der SIPLACE SmartFeeder X/Xi beschrieben.
HINWEIS
Senken Sie das Abholfenster erst ab, wenn die Deckfolie an der Abzugskante an-
liegt.
(1)
(2)
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE X-Serie S
5.11 Anzeigen am Zuführmodul beachten Ab Softwareversion 713.0 Ausgabe 11/2019
276
5.11 Anzeigen am Zuführmodul beachten
5
Abb. 5.11 - 1 SIPLACE SmartFeeder X
(1) Bedienfeld - LED Anzeige
(2) Statusanzeige
(2)
(1)
