1.2.5 Seriennummer des Bestückautomaten
Die Seriennummer des Bestückautomaten befindet sich an der Innenseite des Maschinenstän-
ders an Stellplatz 1.
1

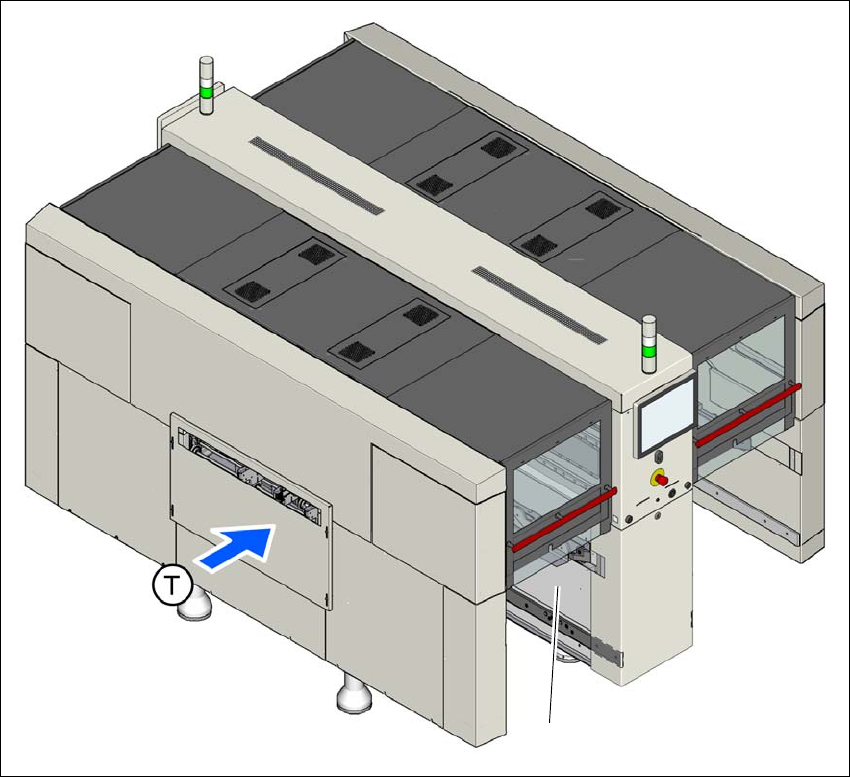

Abb. 1.2 - 5 Lage des Typenschildes mit der Seriennummer (Beispiel SIPLACE X2 S / X3 S / X4 S)
(T) Transportrichtung
(1) Typenschild
(1)
1 Einleitung Betriebsanleitung SIPLACE X-Serie S
1.2 Bestückautomaten-Beschreibung Ab Softwareversion 713.0 Ausgabe 11/2019
28
1.2.6 EG-Konformitätserklärung
Das nachfolgend beschriebene Produkt:
1
des Herstellers
ASM Assembly Systems GmbH&Co.KG
Rupert-Mayer-Str. 44
81379 München 1
stimmt überein mit den Vorschriften und Normen der mitgelieferten EG-
Konformitätserklärung.
1.2.7 Bestimmungsgemäße Verwendung
Das Produkt darf nur für die in den Katalogen und den technischen Beschreibungen vorgesehe-
nen Einsatzfälle, d. h. zum Bestücken von SMD-Bauelementen, und nur in Verbindung mit von
ASM Assembly Systems GmbH&Co.KG empfohlenen bzw. zugelassenen Fremdgeräten und -
komponenten verwendet werden. Eine andere oder darüber hinausgehende Benutzung gilt als
nicht bestimmungsgemäß.
Bei nicht bestimmungsgemäßer Verwendung übernimmt die ASM Assembly Systems
GmbH&Co.KG keine Haftung für eventuell auftretende Schäden und keine Garantie für einwand-
freies und funktionsgemäßes Arbeiten der Komponenten.
Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise in der Betriebs-
anleitung.
Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße
Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
Fabrikat
Bestückautomat
Typ SIPLACE X4i S SIPLACE X4 S SIPLACE X3 S SIPLACE X2 S
Artikel-Nr.: 520440 520480 520310 520210
Betriebsanleitung SIPLACE X-Serie S 1 Einleitung
Ab Softwareversion 713.0 Ausgabe 11/2019 1.2 Bestückautomaten-Beschreibung
29
1.2.8 Nicht bestimmungsgemäße Verwendung
Bei nicht bestimmungsgemäßer Verwendung des Produkts können sowohl Gefahren für Leib und
Leben als auch Sachbeschädigungen auftreten. Aus diesem Grunde ist eine nicht bestimmungs-
gemäße Verwendung untersagt. Bei nicht bestimmungsgemäßer Verwendung übernimmt die
ASM Assembly Systems GmbH&Co.KG keine Haftung für eventuell auftretende Schäden und
keine Garantie für einwandfreies und funktionsgemäßes Arbeiten der Komponenten.
Zu einer nicht bestimmungsgemäßen Verwendung des Bestückautomaten zählt beispielsweise
– der Betrieb des Bestückautomaten bei außer Funktion gesetzten oder entfernten Sicherheits-
einrichtungen.
– der Betrieb des Bestückautomaten bei fehlendem und nicht angedockten BE-Wagen.
– das Bestücken von Bauelementen, die nicht der zulässigen Spezifikation entsprechen.
– das Verwenden von nicht zugelassenen Bauelemente-Zuführmodulen.
– das Verwenden von nicht autorisiertem Zubehör und Zusatzmodulen.
– das Bedienen des Bestückautomaten von nicht qualifiziertem Personal.
– der Betrieb des Bestückautomaten ohne "Dummy Feeder" als Eingreifschutz an den Stellplät-
zen, falls nicht alle Stellplätze mit Zuführmodulen belegt sind.
– der Betrieb des Bestückautomaten ohne Eingreifschutz am Leiterplattentransport.
– die nicht eindeutige Zuordnung der elektrischen Anschlussleitungen zu jedem Bestückauto-
maten sowie zu den installierten Optionen.
– der gleichzeitige Aufenthalt von mehr als einer Person beim Nachrüsten an einem BE-Wa-
gen-Stellplatz.
– das Betreten der Abdeckbleche und Schutzhauben von Personen.
1.2.9 Geräuschemissionsangabe
1
Maximale Geräuschentwicklung 75 dB (A)
