Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 11/2019 5.13 Spurfehler vermeiden
281
5.13.3 BE-Koordinatensystem und Abholwinkel
5
Abb. 5.13 - 1 Lage des Bauelements und sein Abholwinkel
Spezial-
Bauelement
Stangen-
magazin:
Chip-
bauelemente
gepolt
0402
2220
Die Anode muss zur
positiven X-Achse aus-
gerichtet sein.
Gehäusetyp 0°-Beschreibungslage
Lage in der Zuführung
Abholwinkel/
Pipettenwinkel
Gurt:
SOT 23
Stangen-
magazin:
Gurt:
Gurt:
SO-IC
DIL-IC
SOT 194
Gurt:
Löcher
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE X-Serie S
5.14 BE-Wagen an- bzw. abdocken Ab Softwareversion 713.0 Ausgabe 11/2019
282
5.14 BE-Wagen an- bzw. abdocken
5.14.1 Sicherheitshinweise zum An- und Abdocken der BE-Wagen
Beachten Sie zusätzlich die Sicherheitshinweise in Abschnitt 2.5.10, Seite 73.
5
Das Andocken des BE-Wagens ist nur bei geschlossenen Schutzhauben möglich.
Es befindet sich an jedem Stellplatz (1,2,3 und 4) ein Taster zum An- und Abdocken des BE-Wa-
gen. Das Sicherheitskonzept für den BE-Wagenwechsel sieht vor, dass der Bediener diesen Tas-
ter am jeweiligen Stellplatz des Bestückautomaten drückt, um den BE-Wagen an- oder
abzudocken.
WARNUNG
Quetschgefahr!
beim An- und Abdocken des BE-Wagens besteht Quetschgefahr.
Docken Sie den BE-Wagen immer nur alleine an oder ab.
Achten Sie beim An- und Abdocken darauf, dass sich keine Gliedmaßen im Verfahr-
bereich des BE-Wagens befinden.
Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 11/2019 5.14 BE-Wagen an- bzw. abdocken
283
5

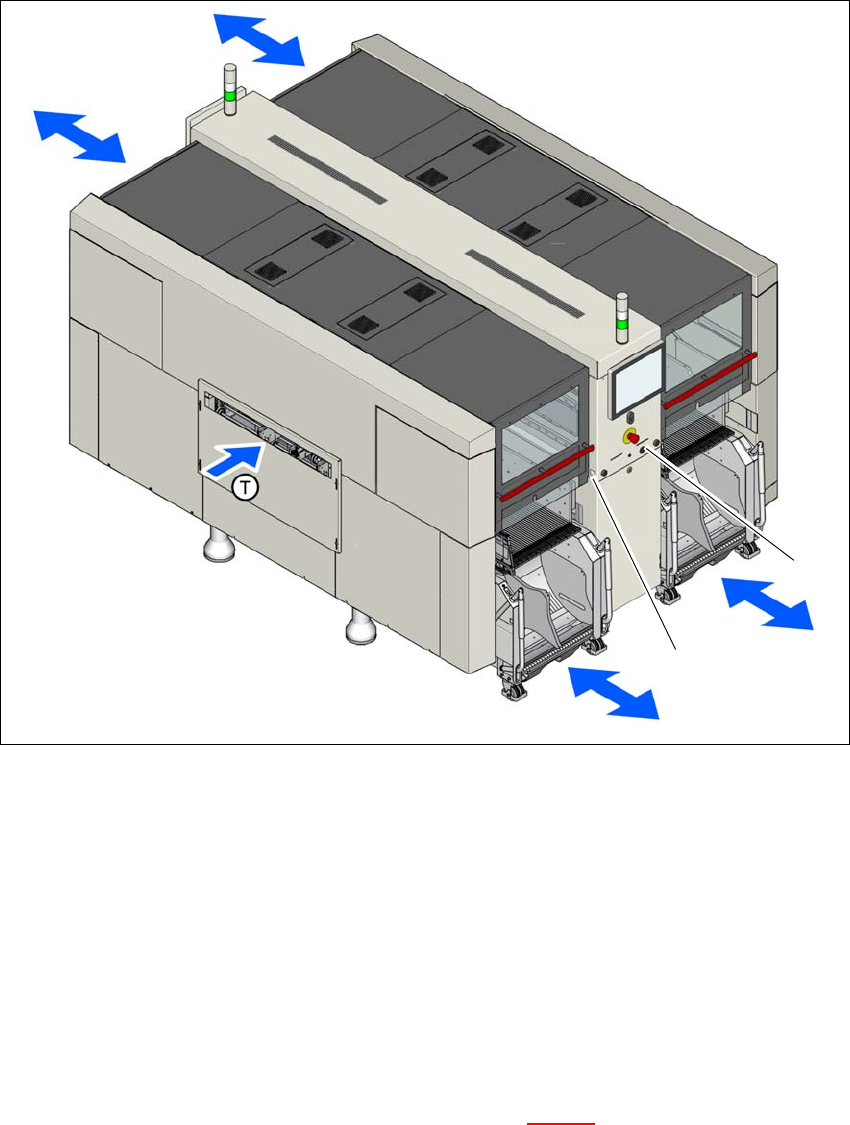

Abb. 5.14 - 1 Sicherheitshinweise zum An- und Abdocken der BE-Wagens (Beispiel SIPLACE X2 S / X3 S / X4 S)
Das Andocken des BE-Wagens ist nur bei geschlossenen Schutzhauben möglich.
(1) Taster zum An- und Abdocken des BE-Wagens, Stellplatz 1
(2) Taster zum An- und Abdocken des BE-Wagens, Stellplatz 2
(T) Leiterplattentransportrichtung
5.14.2 BE-Wagen abdocken
Drücken Sie den Taster zum An- und Abdocken des BE-Wagens am jeweiligen Stellplatz des
Bestückautomaten so lange, bis der BE-Wagen abgedockt ist.
Schwenken Sie beide Griffe nach oben (Pos. 1 in Abb. 5.14 - 2).
(1)
(2)
