Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten Ab Softwareversion 713.0 Ausgabe 11/2019 5.14 BE-Wagen an- bzw. abdocken 285 5.14.4 BE-W agen andocken 5 Abb. 5.14 - 3 BE-Wagen und BE-Wagen-Einzug, SIPL…
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE X-Serie S
5.14 BE-Wagen an- bzw. abdocken Ab Softwareversion 713.0 Ausgabe 11/2019
284
5

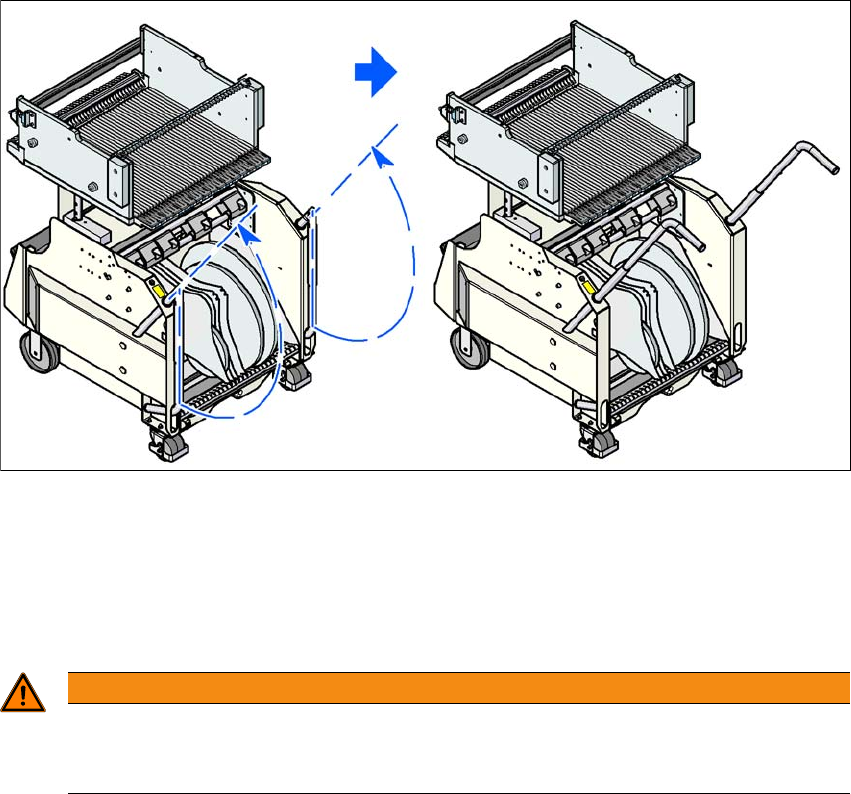

Abb. 5.14 - 2 BE-Wagen - Griffe zum Schieben nach oben schwenken
Ziehen Sie den BE-Wagen beidhändig an den Griffen aus dem Bestückautomaten.
5.14.3 Sicherheitshinweise zum Bewegen des BE-Wagens
5
Fassen Sie den BE-Wagen immer mit beiden Händen an den Griffen, wenn Sie ihn verfahren
wollen.
Beachten Sie, dass ein mit Zuführmodulen voll bestückter BE-Wagen ab ca. 20° Neigung
seitlich oder nach vorne kippen kann.
Achten Sie darauf, dass die Fläche, auf der Sie den Wagen bewegen, auf jeden Fall eine we-
sentlich geringere Neigung hat.
Achten Sie darauf, nicht mit Hindernissen zu kollidieren. Bei entsprechender Geschwindigkeit
könnte der Wagen nach vorne kippen.
WARNUNG
Unfallvermeidung!
Zur Vermeidung von Unfällen halten Sie sich unbedingt an nachstehende Regeln, wenn
Sie den BE-Wagen bewegen.
Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 11/2019 5.14 BE-Wagen an- bzw. abdocken
285
5.14.4 BE-Wagen andocken
5

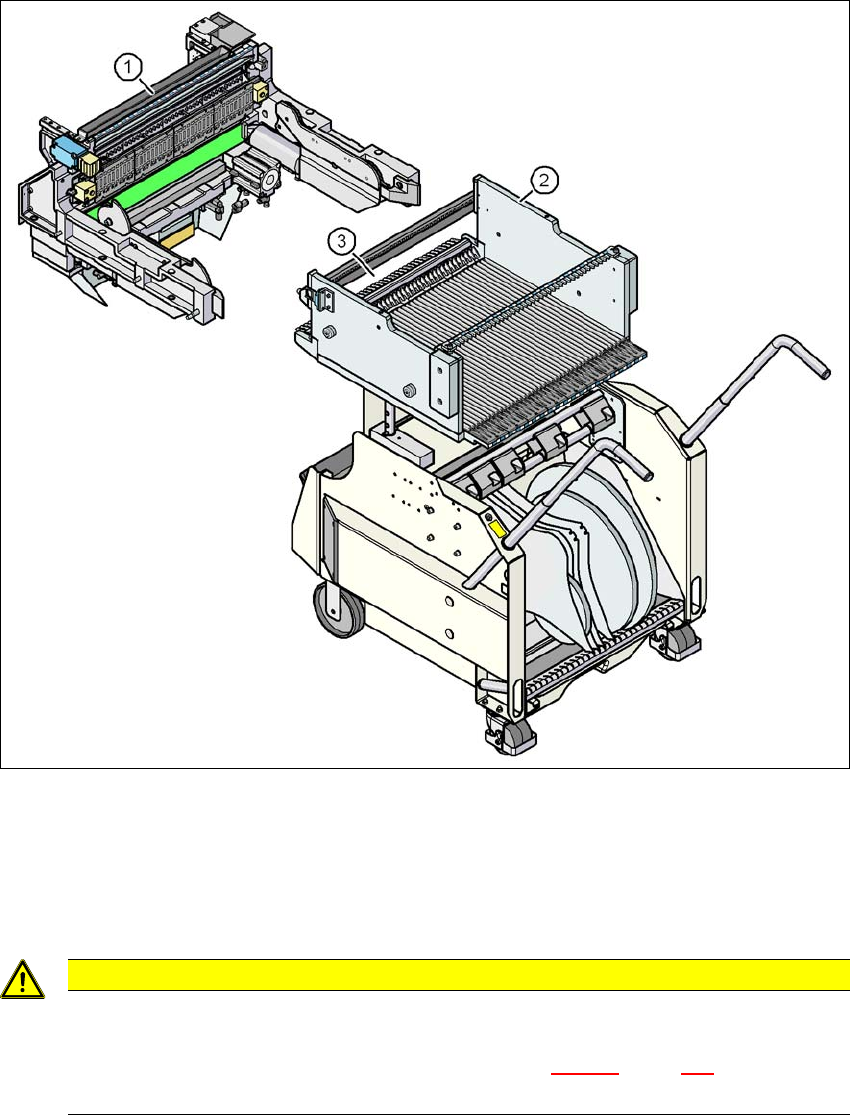

Abb. 5.14 - 3 BE-Wagen und BE-Wagen-Einzug, SIPLACE X-Serie S
(1) BE-Wagen-Einzugsvorrichtung, SIPLACE X-Serie S
(2) BE-Wagen, SIPLACE X-Serie S
(3) Verriegelungsklinken
5
VORSICHT
Einschieben des BE-Wagens!
Achten Sie beim Einschieben des BE-Wagens in den Bestückautomaten darauf,
dass sie mit Verriegelungsklinken (Pos. 3 in Abb. 5.14 - 3
, Seite 285) nicht gegen
Hindernisse stoßen.
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE X-Serie S
5.14 BE-Wagen an- bzw. abdocken Ab Softwareversion 713.0 Ausgabe 11/2019
286
5
5
Schieben Sie den BE-Wagen vorsichtig bis zum Anschlag in den Bestückautomaten.
5
Drücken Sie den Taster am jeweiligen Stellplatz des Bestückautomaten so lange, bis der Wa-
gen vollständig angedockt ist.
Schieben Sie die Hülse (Pos. 1 in Abb. 5.14 - 4, Seite 287) an beiden Griffen nach oben und
schwenken Sie den Griff nach unten (Pos. 2 in Abb. 5.14 - 4
, Seite 287).
HINWEIS
Gurte bündig abschneiden
Wenn sie die Gurte am Frontende der X-Zuführmodule nicht bündig abschneiden,
gelangen die entleerten Gurte nicht in den Leergutleitkanal.
Schneiden Sie die Gurte bündig ab, bevor Sie den BE-Wagen andocken.
VORSICHT
Position des Bestückkopfes!
Überprüfen Sie, dass sich der Bestückkopf außerhalb des BE-Wagen-Verfahrbereichs
befindet.
HINWEIS
Andocken nur bei geschlossenen Schutzhauben möglich
Schließen Sie die Schutzhauben.
