Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten Ab Softwareversion 713.0 Ausgabe 11/2019 5.14 BE-Wagen an- bzw. abdocken 287 5 Abb. 5.14 - 4 BE-Wagen X-Serie S - Griffe nach unten schwenken (1) Hülse n…
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE X-Serie S
5.14 BE-Wagen an- bzw. abdocken Ab Softwareversion 713.0 Ausgabe 11/2019
286
5
5
Schieben Sie den BE-Wagen vorsichtig bis zum Anschlag in den Bestückautomaten.
5
Drücken Sie den Taster am jeweiligen Stellplatz des Bestückautomaten so lange, bis der Wa-
gen vollständig angedockt ist.
Schieben Sie die Hülse (Pos. 1 in Abb. 5.14 - 4, Seite 287) an beiden Griffen nach oben und
schwenken Sie den Griff nach unten (Pos. 2 in Abb. 5.14 - 4
, Seite 287).
HINWEIS
Gurte bündig abschneiden
Wenn sie die Gurte am Frontende der X-Zuführmodule nicht bündig abschneiden,
gelangen die entleerten Gurte nicht in den Leergutleitkanal.
Schneiden Sie die Gurte bündig ab, bevor Sie den BE-Wagen andocken.
VORSICHT
Position des Bestückkopfes!
Überprüfen Sie, dass sich der Bestückkopf außerhalb des BE-Wagen-Verfahrbereichs
befindet.
HINWEIS
Andocken nur bei geschlossenen Schutzhauben möglich
Schließen Sie die Schutzhauben.
Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 11/2019 5.14 BE-Wagen an- bzw. abdocken
287
5

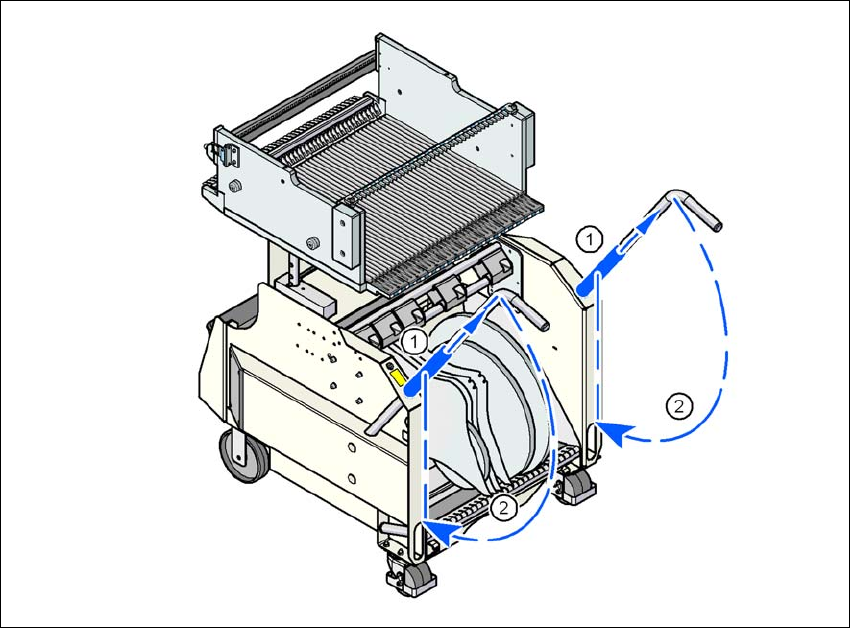

Abb. 5.14 - 4 BE-Wagen X-Serie S - Griffe nach unten schwenken
(1) Hülse nach oben schieben
(2) Griffe nach unten klappen
