6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie S
6.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 11/2019
292
6.1.1.4 Konfigurationsbeispiel Speedstar für SIPLACE X4i S - Tischposition innen
An den Stellplätzen 1, 2, 3 und 4 kann je ein Pipettenwechsler für den SpeedStar installiert werden
(Pos. 1 in Abb. 6.1 - 3
, Seite 292).
6

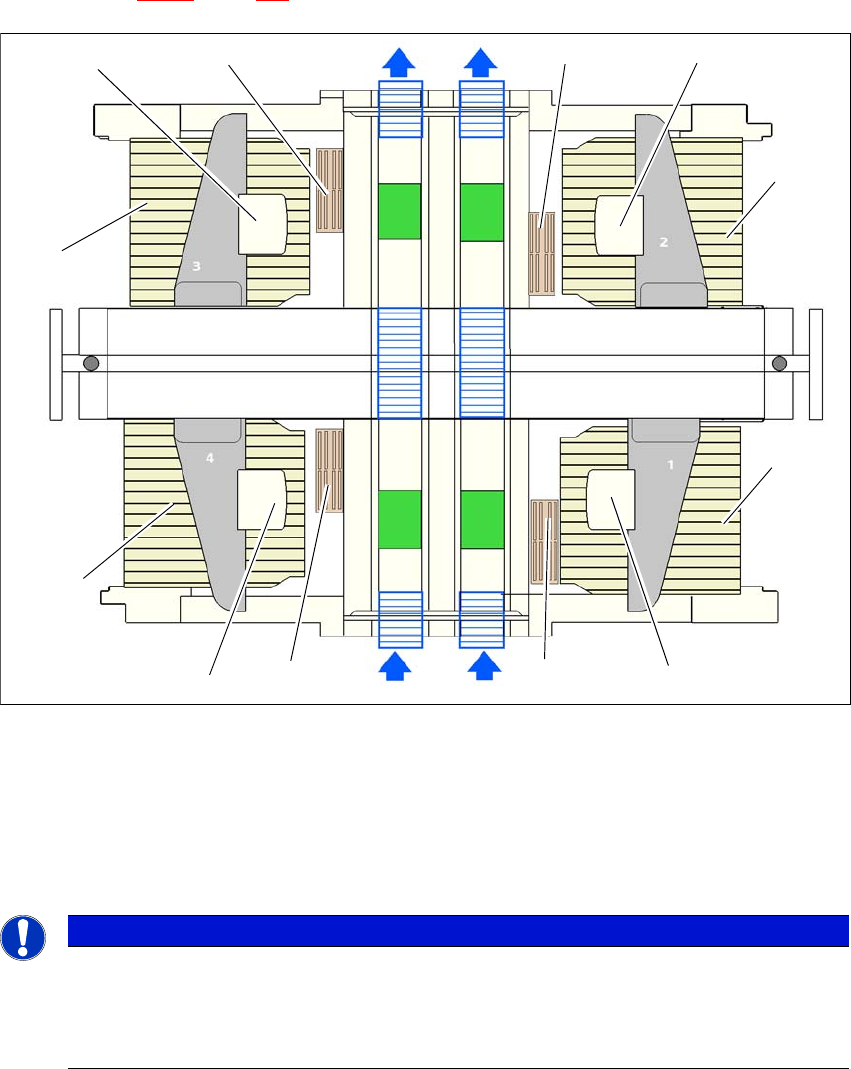

Abb. 6.1 - 3 Lage der Pipettenwechsler für den SIPLACE SpeedStar - Konfigurationsbeispiel (SIPLACE X4i S)
6
6
6
(1) Pipettenwechsler
(2) SIPLACE SpeedStar
(3) Tischposition "Innen"
HINWEIS
Stopp des Bestückautomaten bei fehlenden Magazinen
Der Sicherheitskreis hält bei fehlenden oder nicht korrekt sitzenden Magazinen den
Bestückautomaten an.
Belegen Sie alle Magazinplätze.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
Betriebsanleitung SIPLACE X-Serie S 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 11/2019 6.1 Pipettenwechsler
293
6.1.1.5 Konfigurationsbeispiel Speedstar für SIPLACE X4i S - Tischposition außen
An den Stellplätzen 1, 2, 3 und 4 können zwei Reihen Pipettenwechsler für den SpeedStar instal-
liert werden (Pos. 1 und Pos. 4 in Abb. 6.1 - 4
, Seite 293).
6
Abb. 6.1 - 4 Lage der Pipettenwechsler für den SIPLACE SpeedStar - Konfigurationsbeispiel (SIPLACE X4i S)
6
6
6
(1) Pipettenwechsler
(2) SIPLACE SpeedStar
(3) Tischposition "Außen"
(4) Pipettenwechsler zweite Reihe (optional)
HINWEIS
Stopp des Bestückautomaten bei fehlenden Magazinen
Der Sicherheitskreis hält bei fehlenden oder nicht korrekt sitzenden Magazinen den
Bestückautomaten an.
Belegen Sie alle Magazinplätze.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie S
6.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 11/2019
294
6.1.1.6 Konfigurationsbeispiel Speedstar für SIPLACE X4 S
An den Stellplätzen 1, 2, 3 und 4 kann je ein Pipettenwechsler für den SpeedStar installiert werden
(Pos. 1 in Abb. 6.1 - 5
, Seite 294).
6
Abb. 6.1 - 5 Lage der Pipettenwechsler für den SIPLACE SpeedStar - Konfigurationsbeispiel (SIPLACE X4 S)
6
6
6
(1) Pipettenwechsler
(2) SIPLACE SpeedStar
HINWEIS
Stopp des Bestückautomaten bei fehlenden Magazinen
Der Sicherheitskreis hält bei fehlenden oder nicht korrekt sitzenden Magazinen den
Bestückautomaten an.
Belegen Sie alle Magazinplätze.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
