Betriebsanleitung SIPLACE X-Serie S 6 Stationserweiterungen Ab Softwareversion 713.0 Ausgabe 11/2019 6.1 Pipettenwechsler 303 Die Programmierung des Pipettenwech slers ist in der Betriebsanleitung SIPLACE Pro be- schri…
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie S
6.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 11/2019
302
6.1.2.8 Pipettenwechsler "Zweite Reihe" für den SIPLACE MultiStar CPP
Die Option "Pipettenwechsler zweite Reihe" ermöglicht eine zusätzliche Pipettenwechslerreihe
für den SIPLACE MultiStar CPP.
Das Nachrüstpaket enthält neben dem Pipettenwechsler einen entsprechenden Montagesatz.
6.1.3 Montage Pipettenwechsler C&P20 P / C&P20 P2 / CPP
Die Pipettenwechsler sind jeweils an der BE-Wagen-Einzugsvorrichtung befestigt.
Richten Sie den Pipettenwechsler so aus, dass die schräge Seite zur BE-Wagen-Einzugsvor-
richtung zeigt.
6
6.1.3.1 Hinweise zur Bedienung
Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie dieses mit einem Aufkleber.
6
Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen
können.
6
6
WARNUNG
Kopfcrashgefahr bei Mischkonfigurationen!
Bei Mischkonfigurationen besteht Kopfcrashgefahr.
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler mit den
Pipettenmagazinen des jeweiligen Bestückkopfes.
HINWEIS
6
Füllen Sie die Magazine außerhalb des Bestückautomaten auf, und wechseln Sie
immer nur komplette Magazine.
VORSICHT
Auffüllen der Magazine!
Füllen Sie nur Magazine auf, wenn alle Pipetten, die sich am Collect&Place-Kopf be-
finden, in ihre Magazine zurückgelegt wurden.
HINWEIS
Klemmgefahr!
Wenn Bauelemente auf Magazine fallen, besteht Klemmgefahr der Verriegelungsplatte.
Vermeiden Sie, dass Bauelemente auf Magazine fallen.
Reinigen Sie deshalb die Magazine und freien Stellplätze regelmäßig.
Betriebsanleitung SIPLACE X-Serie S 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 11/2019 6.1 Pipettenwechsler
303
Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
6.1.3.2 Magazin wechseln
Drücken Sie den Hebel (Pos. 1 in Abb. 6.1 - 12, Seite 304), um das Magazin von den Druck-
knopfkugeln zu lösen (Pos. 5 in Abb. 6.1 - 12
, Seite 304). Heben Sie das Magazin vom Trä-
ger.
6
WARNUNG
Kopfcrashgefahr bei hinausragendem Hebel
Ein über das Magazin hinausragender Hebel (Pos. 1 in Abb 6.1 - 12
) kann zum Bestück-
kopfcrash führen.
Achten Sie darauf, dass die Hebel nicht über die Magazine hinausstehen.
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie S
6.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 11/2019
304
6

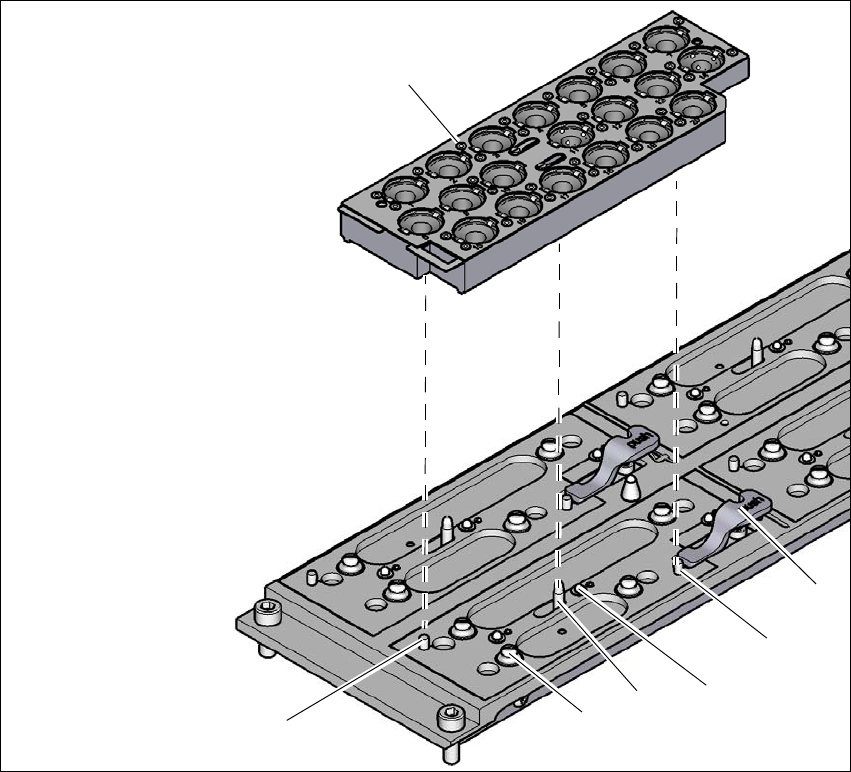

Abb. 6.1 - 12 Pipettenwechsler für den C&P/CPP - Magazin wechseln
(1) Hebel zum Abheben des Magazins
(2) Zylinderstift, greift in die Bohrung des Magazins
(3) Federstift zum Auslösen des Mikroschalters
(4) Stift des Schiebemechanismus, verfährt die Verriegelungsplatte
(5) Druckknopfkugel
(6) Zylinderstift, greift in das Langloch des Magazins
(7) Verriegelungsplatte in Stellung "Magazin verriegelt"
(1)
(2)
(3)
(4)
(5)
(6)
(7)
