Betriebsanleitung SIPLACE X-Serie S 6 Stationserweiterungen Ab Softwareversion 713.0 Ausgabe 11/2019 6.1 Pipettenwechsler 309 6.1.4.4 Mont age Der Pipettenwechsler ist an der BE-W agen-Einzugsvorrichtung be festigt. 6 Ab…
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie S
6.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 11/2019
308
6.1.4.3 Konfigurationsbeispiel TwinStar für SIPLACE X4 S
An folgenden Stellplätzen lässt sich für den TwinStar je ein Pipettenwechsler installieren.
Pipettenwechsler an Stellplatz 1, 3 und 4: 12 Magazine
Pipettenwechsler an Stellplatz 2: 10 Magazine
Dies ergibt eine Gesamtkapazität von 2 Pipettenwechslern mit 22 Magazinen und insgesamt 44
Pipettengaragen.
6

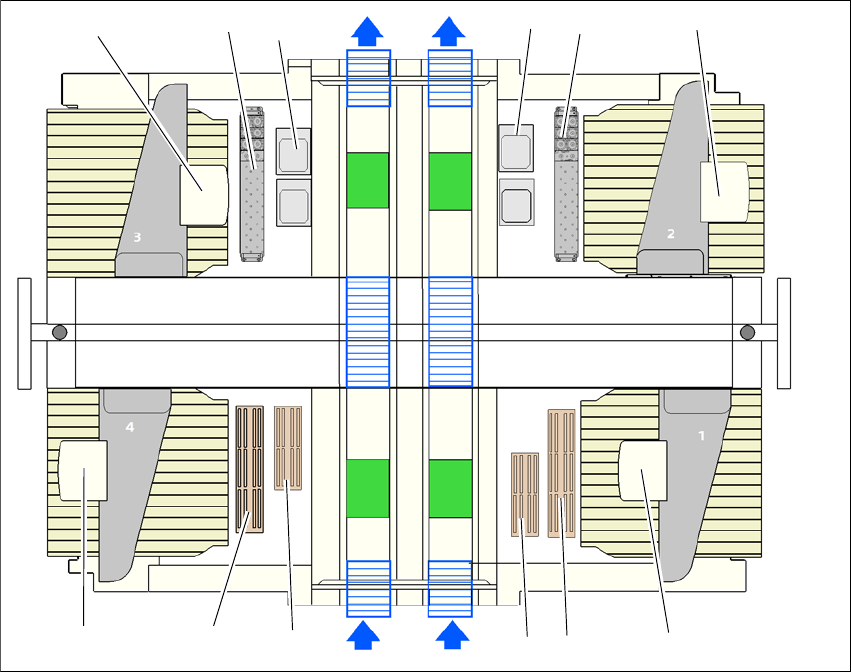

Abb. 6.1 - 15 Lage der Pipettenwechsler für den TwinStar - Konfigurationsbeispiel SIPLACE X4 S
(1) Pipettenwechsler TwinStar
(2) TwinStar
(3) Stationäre Kameras
(4) SIPLACE Multistar CPP
(5) Pipettenwechsler SIPLACE Multistar CPP
(6) Pipettenwechsler zweite Reihe SIPLACE Multistar CPP (optional)
(4)
(5)
(5)
(4)
(1)
(2) (2)
(3)
(3)
(1)
(6)
(6)
Betriebsanleitung SIPLACE X-Serie S 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 11/2019 6.1 Pipettenwechsler
309
6.1.4.4 Montage
Der Pipettenwechsler ist an der BE-Wagen-Einzugsvorrichtung befestigt.
6
Abb. 6.1 - 16 Montageposition
(1) Markierungsbohrung
(2) Bedienerseite
(3) Pfeil zeigt in Richtung LP-Transport
6
Richten Sie den Pipettenwechsler so aus, dass die Markierungsbohrung (Pos. 1) vom Bedie-
ner her gesehen links liegt.
6.1.4.5 Spezialpipetten
Die SIPLACE-Bestückautomaten verarbeiten Bauelemente nach dem Standard-SMT-Spektrum.
ASM entwickelt kontinuierlich Spezialpipetten.
Spezialpipetten werden für alle Bestückköpfe angeboten, um mit maximaler Geschwindigkeit,
Präzision und Flexibilität die Bestückaufträge abarbeiten zu können. Der Einsatz von automati-
schen Pipettenwechslern reduziert zudem die Rüstzeiten, die bei einem Produktwechsel anfallen.
Zur Anfertigung von Sondernmagazinen und Greifern wenden Sie sich bitte an ASM.
(1)
(2)
(3)
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie S
6.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 11/2019
310
6.1.4.6 BE-Abwurfbehälter für den SIPLACE TwinStar
Für den SIPLACE TwinStar kann ein BE-Abwurfbehälter installiert werden. Er ist neben der stati-
onären Kamera positioniert.
6
Abb. 6.1 - 17 BE-Abwurfbehälter für den SIPLACE TwinStar
