6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie S 6.4 Matrix Tray Changer Ab Softwareversion 713.0 Ausgabe 11/2019 318 6.4.5 Abmessungen des SIPLACE X2 S / X3 S / X4 S Bestüc kautomaten mit MTC 6 Abb. 6.4 - 3 A…
Betriebsanleitung SIPLACE X-Serie S 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 11/2019 6.4 Matrix Tray Changer
317
6.4.4.2 Bedienelemente
6

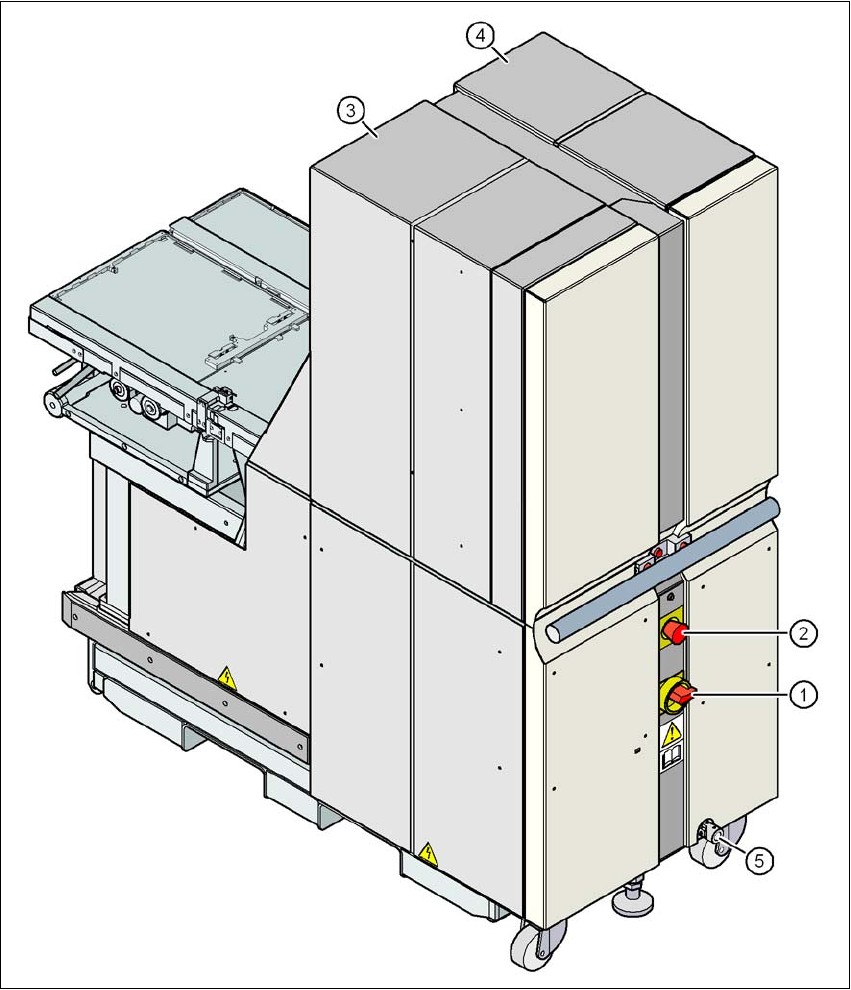

Abb. 6.4 - 2 Matrix Tray Changer, Rückansicht
(1) Hauptschalter
(2) NOT-HALT-Taster
(3) Turm 1 zur Aufnahme von max. 30 Flächenmagazinträgern (bis zu 60 JEDEC-Trays)
(4) Turm 2 zur Aufnahme von max. 40 Flächenmagazinträgern (bis zu 40 JEDEC-Trays)
(5) Ansatzpunkt für die Kurbel zur Höhenverstellung des Matrix Tray Changer
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie S
6.4 Matrix Tray Changer Ab Softwareversion 713.0 Ausgabe 11/2019
318
6.4.5 Abmessungen des SIPLACE X2 S / X3 S / X4 S Bestückautomaten mit MTC
6
Abb. 6.4 - 3 Abmessungen des SIPLACE X2 S / X3 S / X4 S Bestückautomaten mit Matrix Tray Changer in Millimeter
HINWEIS 6
Am Stellplatz 2 kann anstelle eines BE-Wagens ein Matrix Tray Changer angedockt werden.
Der Rangierradius R des MTC am SIPLACE X2 S / X3 S / X4 S Bestückautomaten beträgt:
6
Rangierradius R Stellplatzposition 2 750 mm
Abstand L1: Maschinenmitte zur Außenkante MTC 1938 mm
Abstand L2: Maschinenmitte zur Wand 2688 mm
Betriebsanleitung SIPLACE X-Serie S 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 11/2019 6.5 Waffle-Pack-Wechsler (WPC5/WPC6)
319
6.5 Waffle-Pack-Wechsler (WPC5/WPC6)
6.5.1 Beschreibung
Der Waffle-Pack-Wechsler stellt Bauelemente in Flächenmagazinen bereit, sodass beim Spei-
chern und automatischen Wechseln der Flächenmagazine unnötiger Zeitverlust vermieden wird.
Durch einen wahlfreien programmierbaren Zugriff auf bis zu 28 Flächenmagazine vergrößert sich
außerdem em das Angebot an bereitgestellten Bauelementen.
Der Waffle-Pack-Wechsler besitzt ein integriertes Fahrgestell und lässt sich leicht an andere Stell-
plätze verfahren. Er wird mit der für die Bestückautomaten realisierten Leiterplatten-Transport-
höhe ausgeliefert, lässt sich aber auch mit wenigen Handgriffen an die Leiterplatten-
Transporthöhen von 900, 930 und 950 mm anpassen. Auf dem verbleibenden Stellplatz muss der
feste BE-Tisch gerüstet sein.
