6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie S 6.5 Waffle-Pack-Wechsler (WPC5/WPC6 ) Ab Software version 713.0 Ausgabe 11/2019 320 6.5.2 Übersicht Die F unktionalität und die technischen Daten des WPC5 sind …
Betriebsanleitung SIPLACE X-Serie S 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 11/2019 6.5 Waffle-Pack-Wechsler (WPC5/WPC6)
319
6.5 Waffle-Pack-Wechsler (WPC5/WPC6)
6.5.1 Beschreibung
Der Waffle-Pack-Wechsler stellt Bauelemente in Flächenmagazinen bereit, sodass beim Spei-
chern und automatischen Wechseln der Flächenmagazine unnötiger Zeitverlust vermieden wird.
Durch einen wahlfreien programmierbaren Zugriff auf bis zu 28 Flächenmagazine vergrößert sich
außerdem em das Angebot an bereitgestellten Bauelementen.
Der Waffle-Pack-Wechsler besitzt ein integriertes Fahrgestell und lässt sich leicht an andere Stell-
plätze verfahren. Er wird mit der für die Bestückautomaten realisierten Leiterplatten-Transport-
höhe ausgeliefert, lässt sich aber auch mit wenigen Handgriffen an die Leiterplatten-
Transporthöhen von 900, 930 und 950 mm anpassen. Auf dem verbleibenden Stellplatz muss der
feste BE-Tisch gerüstet sein.
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie S
6.5 Waffle-Pack-Wechsler (WPC5/WPC6) Ab Softwareversion 713.0 Ausgabe 11/2019
320
6.5.2 Übersicht
Die Funktionalität und die technischen Daten des WPC5 sind weitgehend identisch mit denen des
WPC6. Der WPC6 verfügt zusätzlich über das Non-Stop Modul.
Artikel-Nr. 00119827-xx WPC5
Artikel-Nr. 00119828-xx WPC6
6

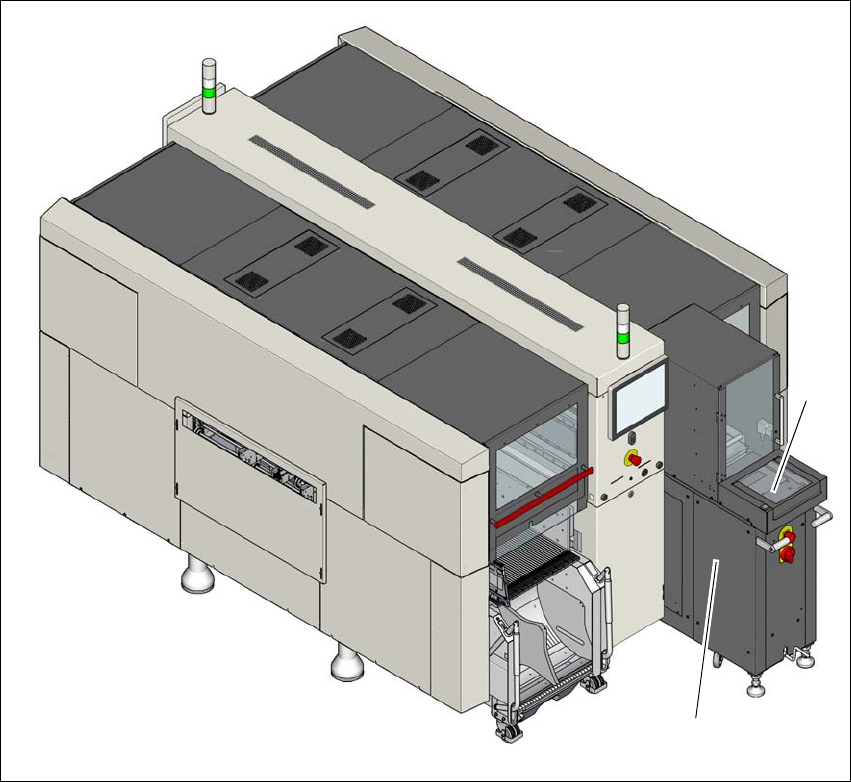

Abb. 6.5 - 1 WPC6 an der SIPLACE X2 S / X3 S / X4 S
(1) WPC6
(2) Non-Stop Modul (nur WPC6)
(1)
(2)
Betriebsanleitung SIPLACE X-Serie S 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 11/2019 6.5 Waffle-Pack-Wechsler (WPC5/WPC6)
321
6.5.3 Sicherheitshinweise
6
6
6.5.4 Hinweise zur Bedienung
6
6.5.4.1 Bedienung, Instandhaltung, Service
Eine ausführliche Dokumentation zur Bedienung, Instandhaltung und Service des Waffle-Pack-
Wechslers finden Sie in den mit dem Waffle-Pack-Wechsler mitgelieferten Handbüchern.
WARNUNG
Verletzungsgefahr!
Bei laufendem Bestückautomaten besteht beim Waffle-Pack-Wechsler Verletzungsge-
fahr.
Greifen Sie bei laufenden Bestückautomaten niemals in die Spalte zwischen dem
Waffle-Pack-Wechsler und dem Ständer des Bestückautomaten.
WARNUNG
Voraussetzung für Betrieb: Andocken des Waffle-Pack-Wechslers an Bestückautomaten!
Es ist grundsätzlich untersagt, den Waffle-Pack-Wechsler zu betreiben, wenn dieser nicht
am Bestückautomaten angedockt ist.
Schließen das Steuerkabel des Waffle-Pack-Wechslers nur dann an die Anschluss-
dose an bzw. ziehen Sie ab, wenn der Waffle-Pack-Wechsler am Bestückautomaten
angedockt ist.
Schließen Sie das Stromversorgungskabel nur dann an die externe Stromversorgung
an bzw. ziehen Sie es ab, wenn der Waffle-Pack-Wechsler am Bestückautomaten an-
gedockt ist.
HINWEIS
Einschaltreihenfolge beachten
Sind zwei Waffle-Pack-Wechsler an einem Bestückautomaten verbaut, dann muss auf
die Einschaltreihenfolge geachtet werden. Ansonsten können Fehler auftreten(z. B.
CAN-Switch-Error).
Schalten Sie die Waffle-Pack-Wechsler immer vor dem SIPLACE Bestückautoma-
ten ein.
Schalten Sie im Fehlerfall die Waffle-Pack-Wechsler und den SIPLACE Bestückau-
tomaten aus und in der korrekten Reihenfolge wieder ein. Beachten Sie dabei not-
wendige Wartezeiten.
