6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie S 6.8 3D-Koplanaritäts-Lasermodul Ab Softwareversion 713.0 Ausgabe 11/2019 334 6.8.2 T echnische Daten 6 Bauelemente QFP, SO, BGA, Gullwing, Stecker Genauigke it …
Betriebsanleitung SIPLACE X-Serie S 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 11/2019 6.8 3D-Koplanaritäts-Lasermodul
333
6
6
6
6
WARNUNG
Die Laserstrahlung ist gefährlich für das Auge
Die zugängliche Laserstrahlung ist gefährlich für das Auge, und in besonderen Fällen
auch für die Haut.
Die Strahlung von Lasern der Klasse 3B (mittlere Leistung) ist für das Auge sowohl bei
direkter Einwirkung als auch bei Einwirkung von gespiegelter Strahlung gefährlich. Im
oberen Leistungsbereich können diese Laser auch die Haut schädigen.
Ein direkter Blick in den Laserstrahl ist unbedingt zu vermeiden.
Im Bestückautomaten ist das 3D-Koplanaritätsmodul so verbaut und abgesichert,
dass bei bestimmungsgemäßem Gebrauch (kurzfristige Bestrahlungsdauer) die zu-
gängliche Strahlung die Grenzwerte der Laserklasse 2 erfüllt und somit für das Auge
ungefährlich ist.
WARNUNG
Gekapselte Lasereinrichtung Klasse 2
Fest montiert handelt es sich beim Bestückautomaten um eine sogenannte "gekapselte"
Lasereinrichtung der Klasse 2
Der 3D-Sensor ist in den NOT-AUS-Kreis integriert.
Der NOT-AUS-Kreis darf nicht deaktiviert werden!
Der 3D-Sensor darf nur innerhalb des Bestückautomaten betrieben werden!
WARNUNG
Reparatur und Service
Senden Sie die Sensoren für Reparatur und Service in jedem Fall an ASM Assembly
Systems GmbH & Co. KG.
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie S
6.8 3D-Koplanaritäts-Lasermodul Ab Softwareversion 713.0 Ausgabe 11/2019
334
6.8.2 Technische Daten
6
Bauelemente QFP, SO, BGA, Gullwing, Stecker
Genauigkeit
*a
± 15 μm (3σ), ± 20 μm (4σ)
Maximale BE-Größe 50 x 50 mm²
Maximale BE-Höhe 17 mm
Gehäuseformen BGA
min. Balldurchmesser
min. Ballabstand
min. Anzahl der Balls
400 μm
800 μm
6
Gehäuseformen Gullwing
min. Beinchenbreite
*b
min. Beinchenabstand
min. Anzahl der Beinchen
300 μm
500 μm
5
Maximale Steckergröße 120 x 20 mm²
Stecker (Gullwing)
min. Beinchenbreite
b
min. Beinchenabstand
min. Anzahl der Beinchen
300 μm
500 μm
5
Bestückkopftyp TwinHead, SIPLACE Multistar CPP
Laserschutzklasse
3D-Koplanaritätssensor
Bestückautomat
3B
2
*)a Pro Ball/Beinchen
*)b Für kleinere Beinchenbreiten kontaktieren Sie bitte Ihren lokalen Produktmanager
Betriebsanleitung SIPLACE X-Serie S 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 11/2019 6.9 Stationäre Kameras
335
6.9 Stationäre Kameras
6.9.1 BE-Kamera stationär P&P, Typ 25 GigE (FC-Kamera)
Artikel-Nr. 03105205-xx BE-Kamera stationär, Typ 25 GigE
6

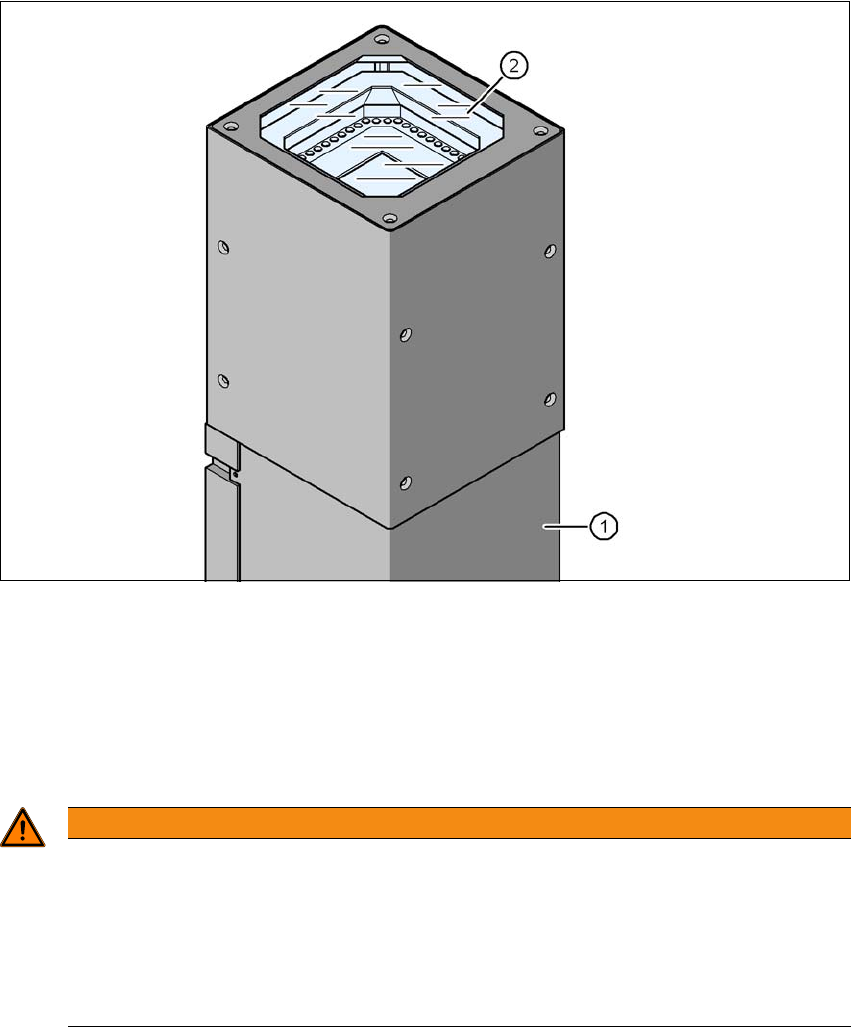

Abb. 6.9 - 1 BE-Kamera stationär, P&P, Typ 25, GigE (FC-Kamera)
(1) Kameragehäuse mit integrierter Kamera und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und Optikebenen
6.9.1.1 Sicherheitshinweise
6
WARNUNG
Kollisionsgefahr!
Bei einem Bestückkopfwechsel vom TwinStar zum SpeedStar kollidiert der SpeedStar
mit den Kameragehäusen.
Demontieren Sie die stationären BE-Kamera des TwinStar.
Bei einem Bestückkopfwechsel vom TwinStar zum SIPLACE Multistar CPP wird die
stationäre BE-Kamera,in der unteren Position installiert.
