6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie S 6.12 Smart Pin Support Ab Softwareversion 713.0 Ausgabe 11/2019 342 6 Abb. 6.12 - 3 Smart Pin Support - Magazintyp Q10 6 Abb. 6.12 - 4 Smart Pin Support - Magaz…
Betriebsanleitung SIPLACE X-Serie S 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 11/2019 6.12 Smart Pin Support
341
6
Abb. 6.12 - 2 Greifereinheit von Smart Pin Support
Die Greifereinheit ist am Portal montiert. Diese Greifereinheit holt die Support Pins aus den dafür
vorgesehenen Magazinen ab und positioniert diese auf den Hubtisch. Die Positionen der Support
Pins im Bestückautomaten, werden im Leiterplatten-Editor von SIPLACE Pro für jede Leiterplat-
tenseite festgelegt.
Für verschiedene Maschinenkonfigurationen stehen Ihnen zwei verschiedene Magazine für den
automatischen Wechsel von max. 10 Support Pins zur Verfügung. Diese Magazine sind auf einem
Magazinhalter befestigt und werden an der BE-Wagen-Einzugsvorrichtung montiert.
– Smart Pin Support - Magazintyp Q10 [Artikel-Nr. 00119997-xx]
– Smart Pin Support - Magazintyp W5 [Artikel-Nr. 00119998-xx]
HINWEIS
Die detaillierte Beschreibung sehen Sie in der "Bedienungsanleitung Smart Pin Support",
deutsch+englisch [Art.Nr. 00197001-xx].
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie S
6.12 Smart Pin Support Ab Softwareversion 713.0 Ausgabe 11/2019
342
6

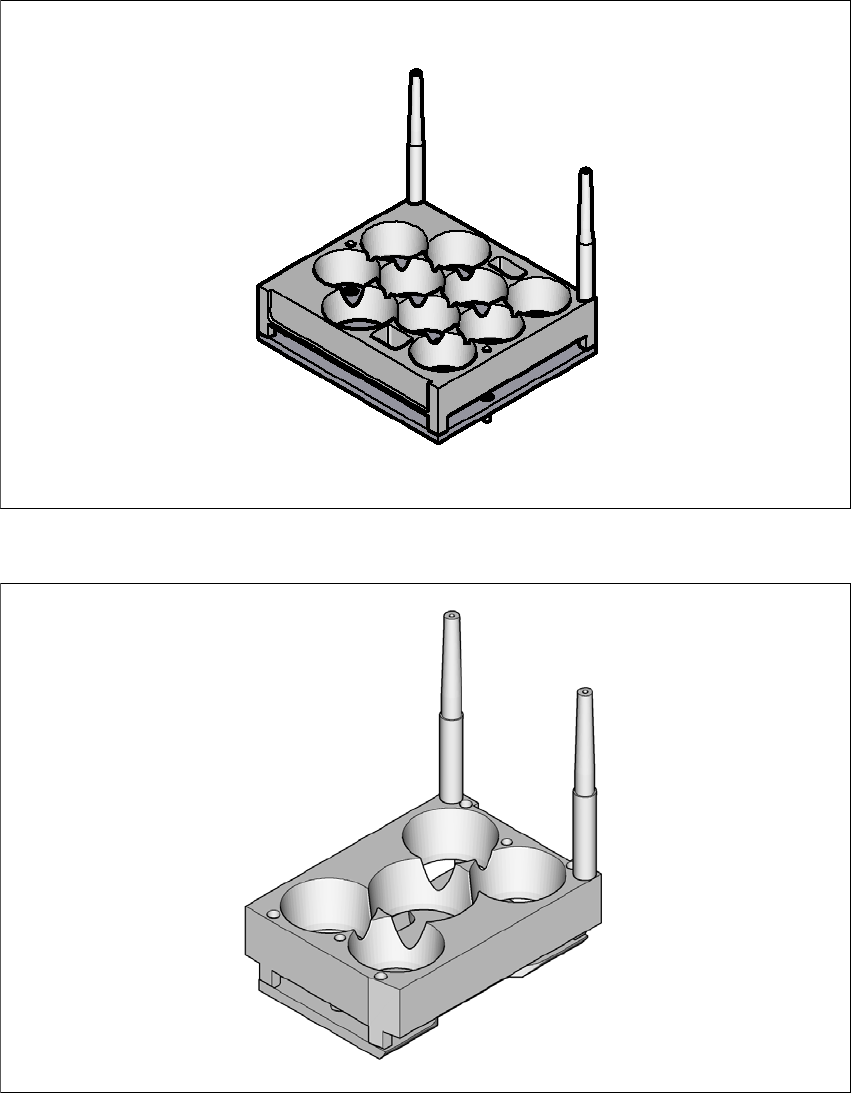

Abb. 6.12 - 3 Smart Pin Support - Magazintyp Q10
6
Abb. 6.12 - 4 Smart Pin Support - Magazintyp W5
Betriebsanleitung SIPLACE X-Serie S 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 11/2019 6.13 Option Lange Leiterplatte (LBO)
343
6.13 Option Lange Leiterplatte (LBO)
Artikel-Nr. 519874-xx X-Serie S, LBO Lizenz
Die Option "Lange Leiterplatte" ermöglicht das Bestücken von Leiterplatten über die spezifizierte
Leiterplattenlänge hinaus.
6
HINWEIS
Die Funktion dieser Option ist abhängig von der Leiterplattengeometrie.
